Выключатель автоматический OptiMat D250N-TM200-УХЛ3 | 291433 КЭАЗ

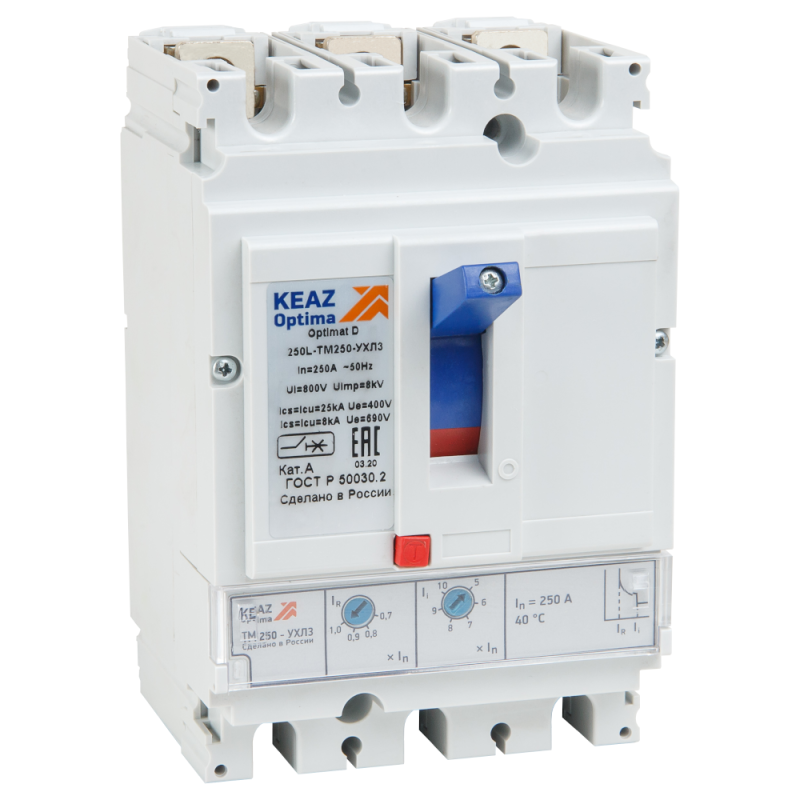

Автоматический выключатель D250N-TM200-УХЛ3 в литом корпусе от КЭАЗ - трёхполюсное устройство для защиты электрических цепей переменного тока до 200 А, предназначенное для стационарной установки на монтажную плату. Применяется в промышленных распределительных щитах, где требуется надёжная защита от перегрузок и коротких замыканий. Модель входит в серию OptiMat D и соответствует требованиям ГОСТ Р 50030.2.

Назначение и область применения

D250N-TM200-УХЛ3 защищает кабели и оборудование от повреждений при перегрузках и коротких замыканиях. Подходит для использования в промышленных системах: станках, конвейерах, насосных станциях, распределительных щитах крупных объектов. Учитывает жёсткие условия эксплуатации благодаря климатическому исполнению УХЛ3 - работает при температурах от –60 C до +70 C. Не предназначен для частого ручного включения/выключения - используется как средство аварийной защиты, а не как коммутирующее устройство.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока (AC), частота 50 Гц
• Номинальный ток: 200 А
• Количество полюсов: 3
• Номинальная отключающая способность: 40 кА - способен безопасно отключить ток короткого замыкания до этого значения
• Тип расцепителя: комбинированный - тепловой (для перегрузок) и электромагнитный (для коротких замыканий)
• Настройка теплового расцепителя: 140–200 А - можно задать порог срабатывания в этом диапазоне
• Настройка магнитного расцепителя: 1000–2000 А - срабатывает при токах короткого замыкания в пределах 5–10 крат от номинального тока (5–10In)
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и от предметов более 12 мм; не защищён от воды и пыли
• Максимальное сечение кабеля: 70 мм2 - для болтового подключения
• Климатическое исполнение: УХЛ3 - рассчитан на работу в условиях холодного и умеренного климата, в закрытых помещениях с возможностью повышенной влажности
• Температурный диапазон: от –60 C до +70 C
• Цвет корпуса: RAL 7035 (серый)
• Гарантия: 60 месяцев

Совместимость и монтаж

D250N-TM200-УХЛ3 имеет стационарное исполнение и монтируется исключительно на монтажную плиту с помощью винтового крепления. Подключение силовой цепи - болтовое, требует использования гаечных ключей подходящего размера. Для правильного монтажа важно соблюдать момент затяжки контактов - переусердствовать нельзя, чтобы не повредить контактные площадки. Нет возможности установки дополнительных модулей - вспомогательных контактов, моторных приводов или дистанционного управления в этой модели нет. Совместим с другими аппаратами серии OptiMat D, обеспечивает селективность при координации с выключателями меньшей мощности.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50030.2 и техническим условиям ТУ3422-062-05758109-2015. Сертифицирован в реестре радиоэлектронной продукции (код РЭ-2519/20). Конструкция обеспечивает электромагнитную совместимость - минимизирует влияние на чувствительные приборы рядом. Реализована функция токоограничения, которая снижает энергию короткого замыкания, уменьшая риск повреждения шин и кабелей. Отключение происходит механически - без внешнего питания, что гарантирует работу даже при отказе системы управления.

Преимущества

• Точные настройки расцепителей позволяют адаптировать защиту под конкретную нагрузку - особенно важно при наличии чувствительного оборудования
• Высокая отключающая способность (40 кА) обеспечивает безопасность в сетях с большими токами КЗ
• Мостиковая контактная система роторного типа снижает нагрев и износ контактов, продлевая срок службы
• Широкий диапазон рабочих температур позволяет использовать в суровых условиях - например, на открытых производствах или в неотапливаемых зданиях
• Жёсткая конструкция литого корпуса повышает механическую прочность и долговечность

Ограничения применения

• Не предназначена для установки в открытом воздухе - степень защиты IP20 не защищает от влаги и пыли
• Отсутствие вспомогательных контактов и моторного привода исключает возможность удалённого управления и сигнализации состояния
• Не рекомендуется для частого ручного включения - предназначен для защиты, а не для оперативного коммутирования
• Подходит только для трёхфазных сетей - не может применяться в однофазных цепях
• Требуется точный подбор сечения кабеля - максимальное 70 мм2, меньше - допустимо, больше - запрещено

Примеры использования

• Защита главного входа в промышленный цех с питанием 380 В, 200 А
• Щитовое оборудование на заводе по производству металлоконструкций
• Распределительный пункт на холодном складе с температурой ниже –40 C
• Система питания конвейерной линии с высокими пусковыми токами

Практические советы

• При выборе уставки теплового расцепителя ориентируйтесь на номинальный ток потребителя - лучше выбрать ближайшее нижнее значение, чем выше, чтобы избежать ложных срабатываний
• Проверьте соответствие сечения кабеля 70 мм2 - используйте кабели с медными жилами, так как алюминиевые требуют больших сечений при том же токе
• При монтаже на монтажную плату убедитесь, что поверхность ровная и не деформирована - иначе возникнет плохой контакт
• Не применяйте этот выключатель там, где нужны сигналы о срабатывании - для таких задач выбирайте модели с вспомогательными контактами
• D250N-TM200-УХЛ3 от КЭAZ - это решение для профессионального использования. Не стоит рассматривать его как бюджетный вариант для бытовых нужд - он создан для промышленной инфраструктуры.
