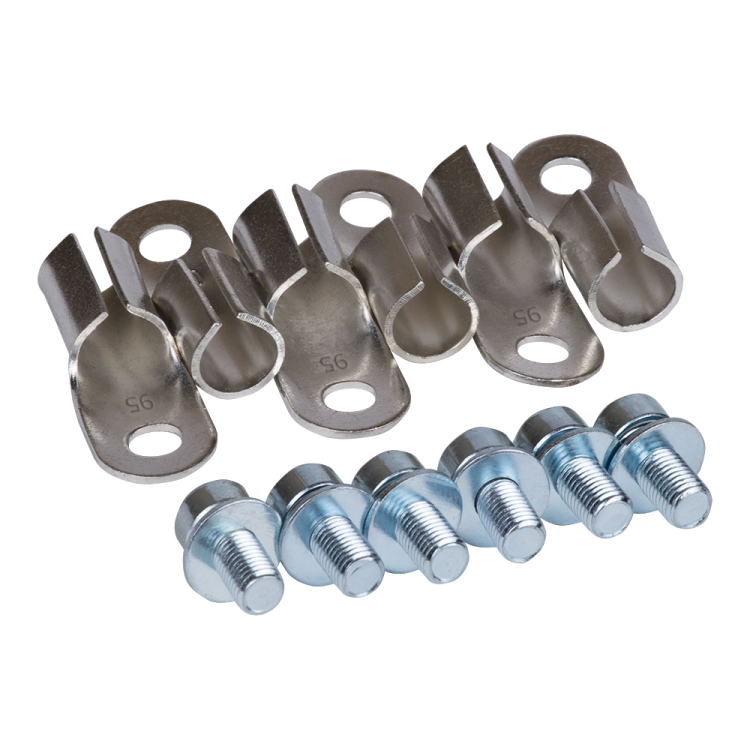

Комплект зажимов №4 ВА57-35-УХЛ3 | 110403 КЭАЗ

Комплект зажимов №4 для выключателя автоматического силового ВА57-35 УХЛ3 от КЭАЗ предназначен для надёжного подключения медных проводников к силовым выводам автоматических выключателей серии ВА57-35. Этот комплект обеспечивает безопасное и долговечное соединение в условиях промышленной эксплуатации с повышенной влажностью и перепадами температур.

Назначение и область применения

Комплект зажимов №4 для выключателя автоматического силового ВА57-35 УХЛ3 используется исключительно для присоединения силовых проводников к выводам автоматических выключателей серии ВА57-35. Он не применяется для других типов аппаратов или в качестве самостоятельного коммутационного устройства. Подходит для установки в распределительных щитах, на станках, конвейерах и других объектах с высокой нагрузкой до 250 А.

Технические характеристики

• Номинальный ток: 250 А - способен выдерживать длительную рабочую нагрузку без перегрева;
• Номинальное напряжение: 660 В - рассчитан на работу в сетях переменного и постоянного тока до этого значения;
• Количество полюсов: 3 - соответствует трёхполюсным выключателям ВА57-35;
• Тип подключения: винтовое - позволяет фиксировать провода с помощью болтовых зажимов;
• Материал контакта: медь - обеспечивает низкое переходное сопротивление и устойчивость к окислению;
• Климатическое исполнение: УХЛ3 - работает при температурах от −40 C до +40 C и в условиях повышенной влажности;
• Степень защиты: IP20 - защищает от доступа пальцев и крупных предметов, но не герметична; требует установки внутри корпуса;
• Тип напряжения управления: AC/DC - совместим с любыми источниками питания;
• Класс воспламеняемости: прочее - материал не классифицирован по стандартам UL94, но соответствует требованиям ГОСТ для промышленного оборудования.

Совместимость и монтаж

Комплект зажимов №4 для выключателя автоматического силового ВА57-35 УХЛ3 совместим только с выключателями серии ВА57-35 от КЭАЗ. Не подходит для моделей ВА04, ВА51 или аналогов других производителей. Монтаж выполняется после установки выключателя в шкаф: зажимы крепятся к выводам выключателя винтами, затем в них затягиваются подготовленные жилы с зачисткой изоляции на 8–10 мм. Для надёжности рекомендуется использовать кабели с жилами из меди, сечением от 16 до 50 мм2. Перед первым включением проверьте плотность затяжки винтов - недостаточно затянутый контакт вызывает нагрев, слишком сильная затяжка повредит резьбу.

Безопасность и стандарты

Комплект зажимов №4 для выключателя автоматического силового ВА57-35 УХЛ3 соответствует требованиям ГОСТ Р 50030.2 и ГОСТ 15150. Применяется в системах, где соблюдены нормы по защите от поражения током и пожаробезопасности. Благодаря степени защиты IP20, использование вне электрощита запрещено - открытые контакты представляют опасность при прикосновении.

Преимущества

• Высокая теплопроводность медных контактов снижает потери энергии и риск перегрева;
• Фиксация винтовым методом позволяет многократно демонтировать и переустанавливать провода без замены зажимов;
• Климатическое исполнение УХЛ3 гарантирует стабильную работу в холодных цехах и на открытых площадках с защитными кожухами;
• Интеграция с серийными выключателями ВА57-35 минимизирует риск несоответствия геометрии и электрических параметров.

Ограничения применения

• Не предназначена для работы с алюминиевыми проводами - возможен химический контакт и окисление;
• Запрещён монтаж в открытом виде - IP20 не защищает от влаги, пыли и случайного прикосновения;
• Не подходит для частых операций подключения/отключения - предназначен для стационарной установки;
• Не совместим с другими сериями выключателей, даже если они имеют похожий внешний вид.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям ВА57-35 в распределительном щите цеха;
• Соединение силовой линии с выключателем на конвейере в пищевой промышленности;
• Работа в системах управления насосами и компрессорами в условиях повышенной влажности;
• Обновление старых схем - замена изношенных зажимов на новые оригинальные комплекты от КЭАЗ.

Практические советы

• Перед установкой всегда проверяйте соответствие артикула 110403 и модели выключателя - только так можно гарантировать правильную посадку;
• Используйте только инструмент с регулируемым моментом затяжки - не допускайте перетяга винтов;
• При работе в среде с высокой влажностью перед сборкой протрите контакты сухой тканью и нанесите антиоксидантную смазку на медные поверхности;
• После первого включения через 1–2 часа проведите контрольную проверку температуры зажимов - при нагреве выше 60 C немедленно остановите оборудование и проверьте затяжку.
