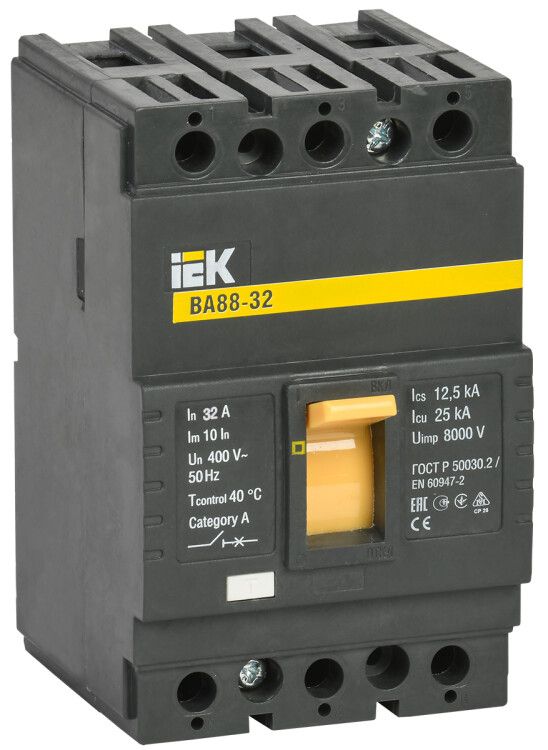

Автоматический выключатель ВА88-32 3Р 32А 25кА - SVA10-3-0032 IEK

Автоматический выключатель 3-полюсный 32А 25кА ВА88-32 от IEK предназначен для защиты электрических цепей от перегрузок, коротких замыканий и просадок напряжения. Устройство применяется в промышленных электроустановках, легко монтируется на DIN-рейку и отличается компактными габаритами. Артикул sva10-3-0032 соответствует модели ВА88-32, надёжной в эксплуатации и сертифицированной по ГОСТ Р 50030.2.

Назначение и область применения

Автоматический выключатель 3-полюсный 32А 25кА ВА88-32 защищает трёхфазные сети переменного тока с напряжением до 400 В. Он отключает цепь при перегрузке, коротком замыкании и снижении напряжения ниже допустимого уровня. Подходит для промышленного оборудования: станков, конвейеров, насосов, систем вентиляции и распределительных щитов. Также используется для частого ручного включения/отключения нагрузки.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальная отключающая способность: 25 кА - способность безопасно прервать ток короткого замыкания до этой величины.
• Номинальное напряжение: 400 В - максимум для работы в сетях переменного тока (AC).
• Тип расцепителя: комбинированный - тепловой (для перегрузок) и электромагнитный (для КЗ).
• Уставка магнитного расцепителя: 15,6 In - сработает при токе около 500 А (32 × 15,6).
• Диапазон уставки перегрузки: 10 А - возможность регулировки порога срабатывания теплового расцепителя в пределах 10–32 А.
• Степень защиты: IP30 - защита от доступа пальцев и твёрдых предметов, но не от воды.
• Срок службы: 15 лет - при соблюдении условий эксплуатации.
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности и запылённости.
• Способ подключения: винтовые зажимы - требуют затяжки отверткой.
• Привод: ручной рычажковый - управление вручную через рычаг.
• Монтаж: на DIN-рейку и монтажную плату - совмещённый тип крепления.
• С расцепителем минимального напряжения: да - отключится при падении напряжения ниже установленного порога.
• Моторный привод: опционально - можно докупить отдельно для удалённого управления.

Совместимость и монтаж

Автоматический выключатель 3-полюсный 32А 25кА ВА88-32 монтируется на стандартную DIN-рейку шириной 35 мм. Для этого используются специальные крепёжные скобы, входящие в комплект. Также возможна установка на монтажную плиту - подходит для сборки в нестандартных щитах. Винтовые зажимы позволяют подключать медные жилы сечением до 25 мм2. Обязательно проверьте соответствие посадочных размеров перед установкой. Моторный привод (опция) подключается через боковые контакты - требуется дополнительная проводка.

Безопасность и стандарты

Автоматический выключатель 3-полюсный 32А 25кА ВА88-32 соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ 3422-001 П18461115-2009. Соответствует международному стандарту IEC 60947-2. Сертификаты подтверждают безопасность при работе в промышленных условиях. Наличие расцепителя минимального напряжения обеспечивает защиту от аварийного холостого хода оборудования.

Преимущества

• Компактные размеры - на 10–20% меньше, чем у аналогов других отечественных производителей; экономит место в щитах.
• Универсальный монтаж - поддерживает как DIN-рейку, так и монтажную плату.
• Регулируемая уставка перегрузки - позволяет адаптировать чувствительность под конкретную нагрузку (диапазон 10–32 А).
• Встроенный расцепитель минимального напряжения - повышает надёжность системы без внешних модулей.
• Долгий срок службы - 15 лет при правильной эксплуатации.
• Простота установки дополнительных устройств - возможно подключение сигнализаторов положения, моторных приводов и т.п.

Ограничения применения

• Не предназначен для использования во взрывоопасных средах - степень защиты IP30 не обеспечивает герметичность.
• Не рекомендован для outdoor-установок - отсутствует защита от влаги и осадков.
• Не подходит для постоянного тока (DC) - только для переменного тока AC.
• Требует точной затяжки винтов - слабый контакт вызывает нагрев и выход из строя.
• Не имеет встроенного дифференциального тока - для защиты от утечек нужен отдельный УЗО.

Примеры использования

• Защита трёхфазного двигателя мощностью до 15 кВт в цеху.
• Распределительный щит на производстве с несколькими линиями питания.
• Щитовая автоматизации конвейерной линии с частыми пусками.
• Система водоснабжения с насосами, где важно отключение при падении напряжения.

Практические советы

• Выбирая автомат ВА88-32, убедитесь, что номинальный ток нагрузки не превышает 32 А, а ток КЗ в точке установки не выше 25 кА.
• При использовании регулируемой уставки перегрузки - задавайте её чуть выше рабочего тока нагрузки, чтобы избежать ложных срабатываний.
• Проверяйте плотность затяжки винтов - используйте отвертку с ограничителем момента, чтобы не повредить контакты.
• Если нужен дистанционный привод - закажите моторный привод заранее, он устанавливается только на этапе монтажа.
• Для щитов малого размера - ВА88-32 выгоднее крупных аналогов благодаря уменьшенным габаритам.
• Не забудьте про обязательную маркировку каждого автомата - особенно при наличии нескольких цепей.
