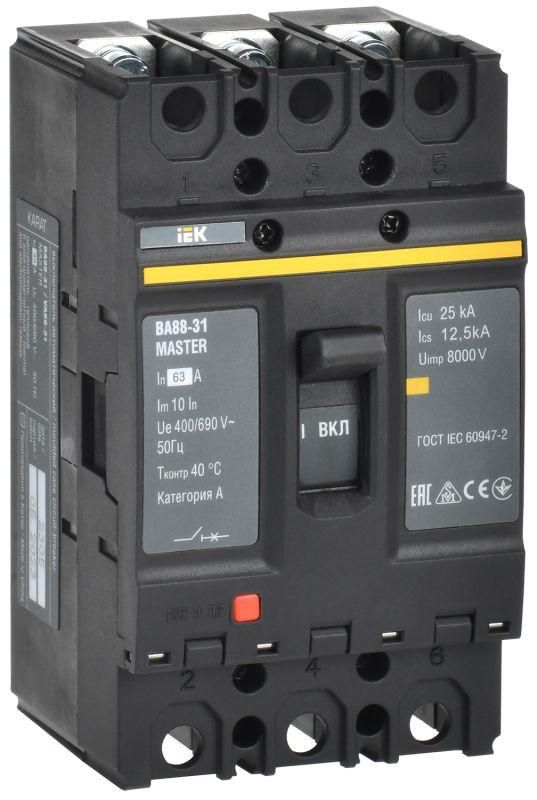

Выключатель автоматический ВА88-31 3Р 63А 25кА MASTER | SVA00-3-0063-02 IEK

Автоматический выключатель ВА88-31 - трёхполюсный аппарат с номинальным током 63 А и защитой по минимальному напряжению, предназначенный для надёжного отключения цепей при перегрузках, КЗ и просадках напряжения. Выполнен в литом корпусе, монтируется на DIN-рейку, подходит для промышленных и распределительных щитов. Бренд IEK, артикул sva00-3-0063-02.

Назначение и область применения

Автоматический выключатель ВА88-31 защищает электрические сети от повреждений, вызванных перегрузкой, коротким замыканием и снижением напряжения ниже допустимого уровня. Применяется в промышленных распределительных щитах, на участках питания двигателей, насосов, компрессоров, конвейеров и другого оборудования с высокими пусковыми токами. Подходит для систем с рабочим напряжением до 690 В переменного тока.

Технические характеристики

• Тип: Автоматический выключатель в литом корпусе
• Число полюсов: 3
• Номинальный ток: 63 А
• Номинальное напряжение: 690 В
• Отключающая способность: 25 кА - способен безопасно отключить цепь при максимальном токе КЗ до 25 тысяч ампер
• Тип расцепителя: Комбинированный - тепловой (для перегрузки) + электромагнитный (для КЗ)
• Уставка теплового расцепления: фиксирована на 63 А - не регулируется
• Уставка электромагнитного расцепления: 630 А - срабатывает без задержки при токе КЗ ≥630 А
• Защита по минимальному напряжению (Umin): Да - отключает при падении напряжения ниже порога, предотвращая самозапуск оборудования после восстановления питания
• Степень защиты: IP30 - защита от доступа пальцев и твёрдых предметов >2,5 мм, но не от воды и пыли
• Подключение: Винтовые зажимы - требует затяжки ключом
• Монтаж: На DIN-рейку 35 мм
• Привод: Ручной - включение/выключение через рычаг
• Исполнение: Стационарное - не предназначено для частого перемещения
• Вспомогательные контакты: Отсутствуют - нельзя подключить сигнализацию или удалённое управление

Совместимость и монтаж

Автоматический выключатель ВА88-31 совместим с любыми стандартными DIN-рейками шириной 35 мм. Для монтажа достаточно зафиксировать его на рейке, затем подключить фазные проводники к верхним и нижним винтовым клеммам. Нижние клеммы - выходные, рекомендовано подключать нагрузку. Верхние - входные, должны быть подведены от источника питания. Затяжка винтов должна выполняться моментом 1,4–1,8 Нм - избыточная сила повредит контактную группу. Учитывайте посадочные габариты: аппарат занимает три модуля (54 мм) по ширине.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Конструкция обеспечивает механическую устойчивость и предотвращает случайное прикосновение к токоведущим частям благодаря изолирующему литому корпусу. Защита IP30 исключает риск попадания инструментов внутрь, но не защищает от влаги - применение в сырых помещениях требует дополнительной герметизации шкафа.

Преимущества

• Функция Umin предотвращает опасный самозапуск оборудования после аварийного отключения - особенно важно для станков и технологических линий
• Высокая отключающая способность (25 кА) позволяет использовать аппарат в местах с большой мощностью КЗ - например, рядом с трансформаторами
• Жесткая уставка тока перегрузки (63 А) исключает некорректную настройку - идеально для постоянных нагрузок
• Литой корпус обеспечивает долговечность и устойчивость к внешним воздействиям

Ограничения применения

• Не подходит для помещений с повышенной влажностью, пылью или агрессивной средой - степень защиты IP30 не обеспечивает герметичность
• Отсутствие вспомогательных контактов не позволяет реализовать дистанционную сигнализацию состояния (вкл./выкл.) или блокировки
• Нельзя изменить порог срабатывания по перегрузке - он жёстко установлен на 63 А; для других значений требуется другой типоразмер
• Не предназначен для частого оперативного включения/выключения - рассчитан на стационарную работу

Примеры использования

• Щитовая на производстве: защита трёхфазного двигателя насоса мощностью 15 кВт
• Распределительный щит цеха: отключение конвейера при просадке напряжения
• Система HVAC: контроль работы вентиляторов с учётом защиты от недопустимого падения напряжения

Практические советы

• Перед установкой проверьте соответствие номинала автомата нагрузке - 63 А подходит для нагрузки до ~40 кВт при 380 В
• Если нужна сигнализация состояния, используйте внешний реле или выберите модель с вспомогательными контактами
• При использовании в условиях колебаний напряжения - убедитесь, что уровень минимума срабатывания Umin соответствует вашему оборудованию
• Не применяйте в качестве главного рубильника - для частого ручного управления лучше выбрать контактор или рубильник с дугогашением
• При замене старого аппарата - сверьте габариты и тип клемм: ВА88-31 имеет винтовое подключение, аналоги с быстрозажимными клеммами не всегда взаимозаменяемы
