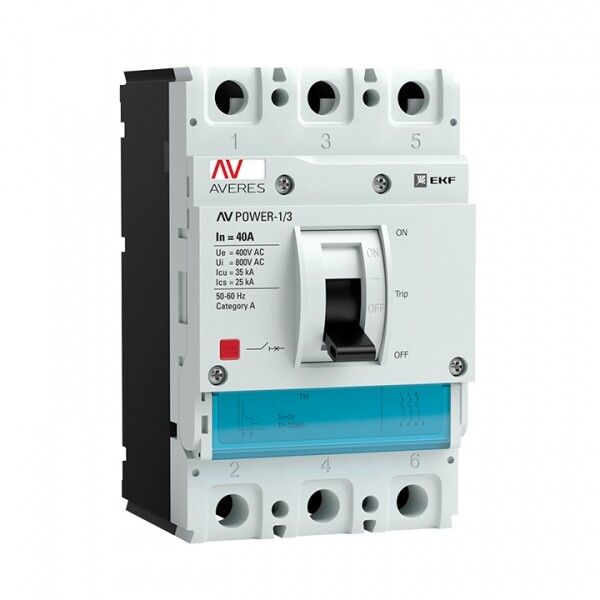

Автоматический выключатель AV POWER-1/3 40А 35kA TR | mccb-13-40-TR-av EKF

Автоматический выключатель AV POWER-1/3 40А 35кА TR от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий, особенно в промышленных системах с двигателями. Модель входит в серию AV-POWER и совмещает надёжную коммутацию с возможностью точной настройки защиты.

Назначение и область применения

Автоматический выключатель AV POWER-1/3 40А 35кА TR используется для защиты распределительных сетей и электродвигателей в условиях промышленного производства. Он обеспечивает безопасное отключение при превышении допустимого тока или аварийном коротком замыкании. Подходит для работы в цепях с переменным током 400 В, 50 Гц. Применяется на станках, конвейерах, насосных станциях, в щитах управления и других объектах с высокими требованиями к надёжности.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может проводить без срабатывания защиты;
• Отключающая способность: 35 кА - максимальный ток короткого замыкания, который выключатель способен безопасно прервать;
• Количество полюсов: 3 - защищает все три фазы трёхфазной сети;
• Номинальное напряжение: 400 В - рабочее напряжение переменного тока;
• Род тока: переменный (AC), 50 Гц - соответствует стандартной промышленной сети;
• Тип расцепителя: электромагнитный + тепловой - двойная защита: быстрое отключение при КЗ и медленное - при длительной перегрузке;
• Диапазон настройки защиты от перегрузки: 40 А - фиксированная настройка, не регулируется;
• Диапазон регулировки расцепителя КЗ: 400 А - порог срабатывания при коротком замыкании установлен в 10×Iн (40 × 10 = 400 А);
• Степень защиты: IP30 - защита от доступа инструментов и частиц крупнее 2,5 мм, но не от воды и пыли;
• Максимальное сечение кабеля: 70 мм2 - можно подключать мощные силовые кабели;
• Тип подключения: болтовое - надёжное механическое соединение через зажимы;
• Способ монтажа: монтажная плата - устанавливается на DIN-рейку или специальную платформу;
• Индикатор отключения: да - визуальное определение состояния (вкл./выкл.) по положению рычага;
• Указатель расцепления: да - показывает причину отключения (перегрузка или КЗ);
• Моторный привод: да - возможно подключение внешнего привода для дистанционного управления;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности и запылённости;
• Гарантийный срок: 120 месяцев - 10 лет гарантии от производителя;
• Соответствие стандартам: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006).

Совместимость и монтаж

Автоматический выключатель AV POWER-1/3 40А 35кА TR монтируется на стандартную DIN-рейку шириной 35 мм. Благодаря унифицированному формату модуля расцепителя, он совместим с другими устройствами серии AV-POWER - можно менять тип защиты без замены всего аппарата. Для подключения используйте кабели сечением до 70 мм2. Все клеммы затягиваются гаечными ключами - не применяйте самодельные или некалиброванные инструменты. Моторный привод подключается дополнительно, требует наличия внешнего управления и согласования с системой автоматизации.

Безопасность и стандарты

AV POWER-1/3 40А 35кА TR соответствует международному стандарту IEC 60947-2 и российскому ГОСТ Р 50030.2-2010, что подтверждает соответствие требованиям безопасности для промышленного оборудования. Наличие указателя расцепления и индикатора положения повышает безопасность обслуживания. Устройство не предназначено для частого ручного включения/отключения - это снижает износ механизмов. Работа в условиях, выходящих за пределы UHL3, может привести к отказу.

Преимущества

• Фиксированный ток перегрузки 40 А исключает случайную настройку - идеально для стационарных нагрузок;
• Высокая отключающая способность (35 кА) обеспечивает защиту даже в местах с большими токами КЗ;
• Поддержка моторного привода позволяет интегрировать выключатель в системы АСУ ТП;
• Указатель причины отключения ускоряет диагностику аварии;
• 10-летняя гарантия - один из самых длинных сроков в классе аналогичных аппаратов;
• Универсальный модуль расцепителя - можно заменить на другой тип защиты без замены корпуса.

Ограничения применения

• Не предназначен для частого ручного включения/отключения - более 8–10 раз в день снижает срок службы;
• Защита IP30 не обеспечивает герметичность - нельзя использовать во влажных помещениях без дополнительной защиты (например, в шкафу с уровнем IP54+);
• Нет возможности регулировки тока перегрузки - подходит только для нагрузок точно равных 40 А;
• Требуется наличие DIN-рейки или монтажной платы - не устанавливается прямо на стену;
• Не рассчитан на работу с постоянным током (DC) - только переменный ток 50 Гц.

Примеры использования

• Щитовая автоматики на заводе - защита трёхфазного электродвигателя насоса 30 кВт;
• Конвейерная линия - отключение при заклинивании ролика и росте тока;
• Цех по переработке металла - питание печи с высоким пусковым током;
• Объекты ЖКХ - распределительный щит с несколькими группами потребителей.

Практические советы

• При выборе убедитесь, что расчетный ток нагрузки не превышает 40 А - иначе будет ложное срабатывание;
• Проверьте посадочные размеры перед монтажом - хотя стандартные, иногда встречаются нестандартные рейки;
• Для удалённого управления подключите моторный привод только после проверки совместимости с вашей системой;
• При сборке щита соблюдайте минимальные зазоры вокруг устройства - теплоотвод важен для долгой работы;
• После каждого срабатывания проверьте состояние контактов и затяните клеммы - вибрация может ослабить соединения.
