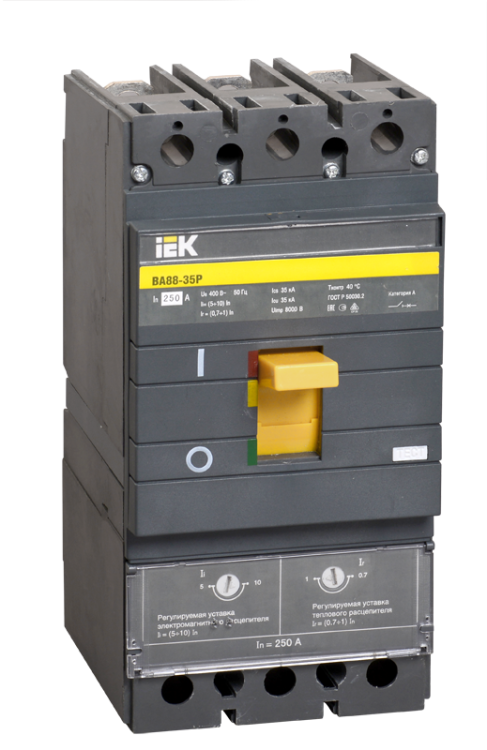

Автоматический выключатель ВА88-35Р 3Р 160А 35кА с механической регулировкой термо-магнитного расцепителя - SVAR30-3-0160 IEK

Автоматический выключатель ВА88-35Р 3-полюсный 160А 35кА с механической регулировкой термо-магнитного расцепителя - это надёжное коммутационное устройство от бренда IEK, предназначенное для защиты промышленных электросетей до 400 В. Артикул svar30-3-0160 относится к серии KARAT и обеспечивает автоматическое отключение при перегрузках, коротких замыканиях и просадках напряжения.

Назначение и область применения

Автоматический выключатель ВА88-35Р используется для защиты силовых цепей в промышленных электроустановках. Он защищает оборудование от повреждений из-за перегрузок, коротких замыканий и аварийного снижения напряжения. Также поддерживает ручное включение и отключение нагрузки. Подходит для монтажа в распределительных щитах на заводах, на конвейерах, в насосных станциях, на объектах ЖКХ и энергетики.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока
• Количество полюсов: 3
• Номинальный ток: 160 А
• Отключающая способность: 35 кА - способен безопасно прервать ток короткого замыкания до этого значения
• Тип расцепителя: комбинированный - тепловой (для перегрузок) и электромагнитный (для КЗ)
• Настройка защиты от перегрузки: диапазон 1600 А - возможность регулировки порога срабатывания теплового расцепителя
• Срабатывание при КЗ: 800–1600 А - магнитный расцепитель срабатывает при токах от 5 до 10 крат номинала (10–5In)
• Степень защиты: IP30 - защита от доступа пальцев и твёрдых предметов, но не от воды
• Тип подключения: винтовые зажимы - требует затяжки гаечным ключом
• Способ монтажа: на монтажную плату - устанавливается болтами прямо на стенку щита, не на DIN-рейку
• Моторный привод: да - позволяет удалённо управлять включением/отключением через внешний привод
• Защита по минимальному напряжению: да - отключается при падении напряжения ниже допустимого уровня
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ3.1 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Нормативные документы: ГОСТ Р 50030.2, ТУ 3422-001 П18461115-2009

Совместимость и монтаж

Автоматический выключатель ВА88-35Р не монтируется на DIN-рейку - он имеет конструкцию встраиваемого устройства и крепится непосредственно на металлическую монтажную плиту с помощью болтов. Для подключения используются винтовые зажимы - провода должны иметь жилы с опрессовкой или наконечниками. Моторный привод совместим с типовыми электромагнитными модулями, которые подключаются к контактам на передней панели. Убедитесь, что посадочные отверстия соответствуют габаритам корпуса - размеры отличаются от стандартных выключателей на рейку.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и сертифицирован по ТУ 3422-001. Защита IP30 исключает случайный доступ к токоведущим частям, но не защищает от влаги - не применяйте в сырых помещениях без дополнительной герметизации щита. Наличие защиты по минимальному напряжению предотвращает самозапуск оборудования после восстановления питания, что важно для безопасности технологических процессов.

Преимущества

• Механическая регулировка термо-магнитного расцепителя - позволяет точно настроить чувствительность под конкретную нагрузку без замены аппарата
• Высокая отключающая способность (35 кА) - обеспечивает надёжную работу даже в сетях с высокой мощностью КЗ
• Поддержка моторного привода - удобна для дистанционного управления в сложных системах
• Компактные габариты - на 10–20% меньше аналогов, экономит место в щите
• Долгий срок службы - 15 лет при правильной эксплуатации

Ограничения применения

• Не предназначен для монтажа на DIN-рейку - требуется сверление отверстий в щите
• Степень защиты IP30 - нельзя использовать во влажных, пыльных или открытых местах без дополнительной защиты корпуса
• Нет переключающих контактов - не подходит для управления цепями, только для защиты
• Требуется точная настройка магнитного расцепителя - некорректные параметры могут вызывать ложные срабатывания или отказы

Примеры использования

• Щитовая защита главного входа на производственной линии
• Отключение крупного двигателя 110–130 кВт с возможностью дистанционного управления
• Защита системы кондиционирования в промышленном помещении с риском просадок напряжения
• Распределительный щит на складском комплексе с высокими токами КЗ

Практические советы

• Перед установкой проверьте соответствие посадочных отверстий в щите - габариты отличаются от стандартных выключателей
• При настройке магнитного расцепителя используйте формулу: уставка = 10×Iном = 1600 А - максимальное значение, указанное в характеристиках
• Для долговечности винтовых зажимов используйте наконечники типа ШВИ или НШВИ
• Если нужна защита от пыли и влаги - монтируйте выключатель внутри закрытого щита с классом защиты IP54 или выше
• Проверяйте состояние контактов каждые 2 года - особенно при частых включениях
• При использовании моторного привода убедитесь, что его питание согласовано с напряжением сети (обычно 220 В или 380 В)
