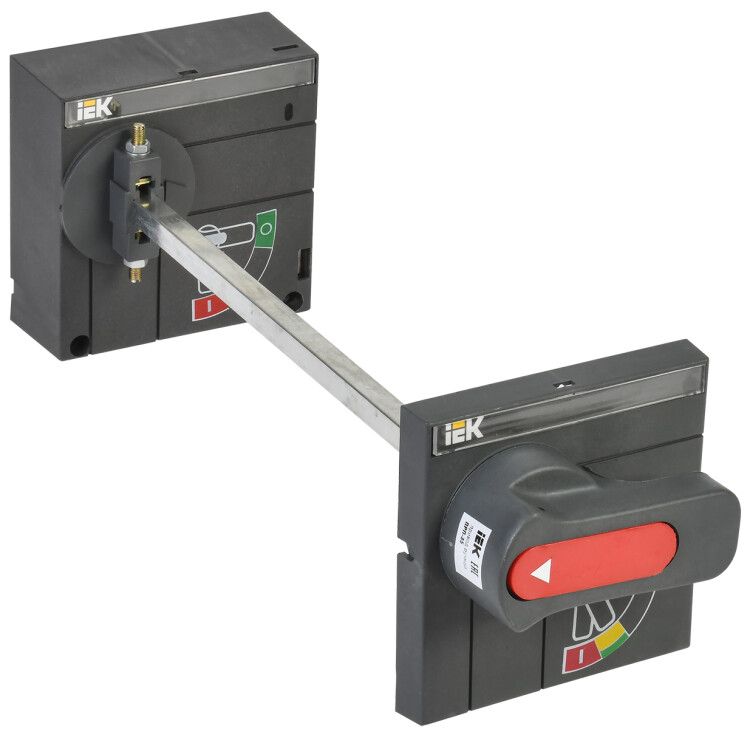

Привод поворотный ручной ПРП-1 к ВА 88-35А KARAT IEK SVA30D-PRP-1-1

Привод поворотный ручной ПРП-1 250A для автоматического выключателя ВА88-35 - устройство для дистанционного управления выключателем через дверцу щита, обеспечивает безопасную и удобную коммутацию без необходимости открывать корпус. Произведён компанией IEK (ИЭК) в серии KARAT, артикул sva30d-prp-1-1.

Назначение и область применения

Привод поворотный ручной ПРП-1 250A для автоматического выключателя ВА88-35 позволяет управлять выключателем извне - например, через дверцу шкафа или щита, не открывая её. Это особенно важно в условиях, где требуется минимизация доступа к токоведущим частям: в производственных помещениях, на объектах с высокими требованиями безопасности, в местах с ограниченным пространством. Устройство применяется исключительно совместно с автоматическими выключателями серии ВА88-35.

Технические характеристики

• Тип тока: переменный (AC)
• Тип привода: ручной - управление осуществляется поворотом рычага вручную
• Максимальный ток: 250 А - соответствует номинальному току выключателя ВА88-35
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости
• Цвет: черный - устойчивый к царапинам и выцветанию покрас
• Тип изделия: привод выключателя ручной - не требует внешнего питания, работает механически

Совместимость и монтаж

Привод ПРП-1 250A совместим только с автоматическими выключателями ВА88-35. Монтируется двумя способами:

• На дверь распределительного устройства - для дистанционного управления; при этом ось привода должна точно совпадать с осью рычага выключателя внутри шкафа;
• Непосредственно на корпусе выключателя - если дверца отсутствует или недоступна.

При установке проверьте соответствие посадочного фланца привода и крепёжных отверстий на выключателе. Для надёжной работы необходимо жестко зафиксировать привод, чтобы избежать люфта и перекоса при повороте.

Безопасность и стандарты

Привод ПРП-1 250A для автоматического выключателя ВА88-35 соответствует требованиям ГОСТ Р 50030.2 и ГОСТ 15150, что гарантирует его работоспособность в промышленной среде. Климатическое исполнение УХЛ3 позволяет использовать устройство в неотапливаемых помещениях, на открытых площадках и в зонах с колебаниями температуры. Нет функции блокировки - не предотвращает случайное включение/выключение, поэтому рекомендуется применять в сочетании с замком или сигнализацией при работе в режиме “только для обслуживающего персонала”.

Преимущества

• Не требует электроэнергии - полностью механический, не нуждается в батареях или проводке
• Высокая надёжность - отсутствие электроники снижает риск отказа
• Простой монтаж - не требует специальных инструментов, крепится болтами
• Защита от случайного контакта - позволяет выполнять коммутацию без вскрытия шкафа
• Совместимость с сериями IEK KARAT - единая система комплектующих для щитового оборудования

Ограничения применения

• Не поддерживает автоматическое управление - нельзя подключить к системе АСУ ТП или PLC
• Подходит только для выключателей ВА88-35 - несовместим с другими моделями, даже аналогичными по току
• Не имеет защиты от несанкционированного доступа - при необходимости следует дополнительно устанавливать замки или пломбы
• Не предназначена для частого циклического использования - оптимальна для редких операций (например, аварийное отключение); при частом использовании возможен износ механизма

Примеры использования

• Щитовые комнаты на заводе - оператор включает/отключает питание станка через дверь, не входя внутрь
• Распределительные пункты на объектах с высокой степенью пылевлагозащищённости - привод сохраняет герметичность шкафа
• Объекты ЖКХ и энергообъекты - возможность быстрого отключения при ЧП без риска поражения током
• Здания с ограниченным доступом - обслуживание выполняется снаружи, без нарушения целостности щита

Практические советы

• Перед установкой убедитесь, что рычаг выключателя ВА88-35 находится в положении «OFF» - это предотвратит нагрузку на механизм привода
• Проверьте угол поворота: привод ПРП-1 250A требует поворота на 90° - убедитесь, что дверь или окружающие элементы не препятствуют движению рычага
• При монтаже на дверь используйте уплотнители между приводом и поверхностью - это повысит степень защиты IP и снизит влияние вибраций
• Не используйте силу при повороте - если рычаг не двигается, проверьте, не заблокирован ли выключатель внутри
• Регулярно смазывайте ось привода графитовой смазкой - это продлит срок службы в условиях запылённости
