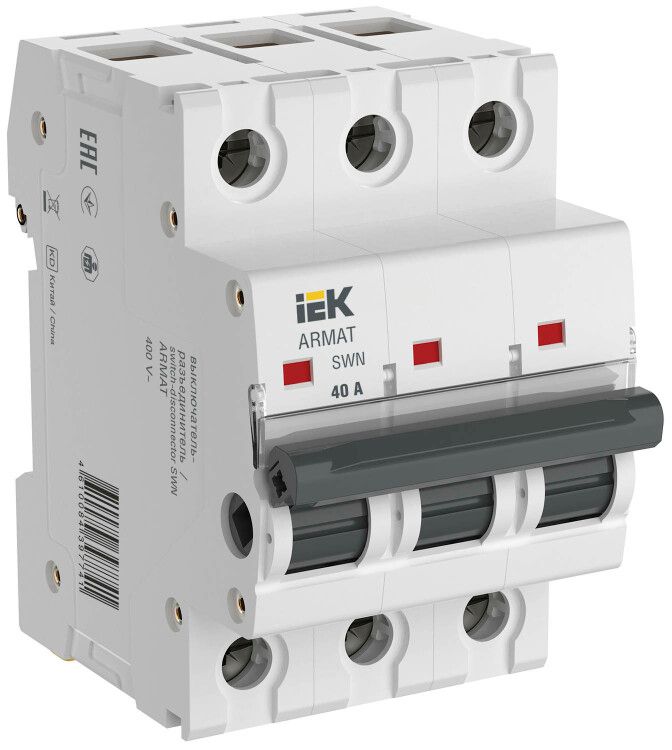

Выключатель нагрузки SWN 3P 40А | AR-SWN-3-040 IEK ARMAT

Выключатель нагрузки 3-полюсный 40А от IEK (ИЭК), артикул ar-swn-3-040, предназначен для безопасного коммутации силовых цепей под нагрузкой. Отличается повышенной долговечностью контактов и надёжным двойным размыканием, что делает его оптимальным решением для распределительных щитов на объектах с частыми операциями включения/выключения.

Назначение и область применения

Выключатель нагрузки 3-полюсный 40А используется для ручного включения и отключения трёхфазных электрических цепей, когда на них есть рабочий ток. Он не защищает от перегрузок или КЗ - эти функции возложены на автоматы или предохранители. Применяется в качестве разъединителя перед оборудованием, требующим периодического обслуживания или аварийного отключения.

• Подходит для управления двигателями, нагревательными элементами, конвейерами, насосами.
• Устанавливается в распределительных щитах, ячейках КРУ, на входе оборудования.
• Часто применяется там, где требуется физическое отключение цепи - например, при ремонте или проверке.

Технические характеристики

• Номинальный ток: 40 А - способен длительно проводить ток до этого значения без перегрева.
• Номинальное напряжение: 400 В переменного тока - рассчитан на работу в сетях 380–400 В AC.
• Количество полюсов: 3 - одновременно размыкает все три фазы, исключая риск работы на одной фазе.
• Тип напряжения: переменный ток (AC) - не постоянный ток.
• Степень защиты IP20 - защищён от доступа пальцами и крупных предметов, но не от пыли и воды; подходит только для внутренней установки в закрытых щитах.
• Модульная ширина: 3 модуля (54 мм) - совместим со стандартными DIN-рейками и корпусами шириной 18 мм на модуль.
• Срок службы: 15 лет - при соблюдении условий эксплуатации и не более 10 000 операций включения/отключения.
• Два контакта на каждый полюс - обеспечивает двойной разрыв, полностью изолирующий участок сети после отключения.

Совместимость и монтаж

Выключатель нагрузки 3-полюсный 40А устанавливается на DIN-рейку типа C (EN 60715). Подключение осуществляется через винтовые зажимы - рекомендуется использовать жилы сечением 1,5–25 мм2 медные. Максимальный крутящий момент затяжки - 1,9 Нм. Убедитесь, что провода плотно прилегают к контактам, чтобы избежать перегрева. Для правильной сборки используйте инструкцию от IEK (ИЭК): выводы помечены L1/L2/L3 и T1/T2/T3 - не путайте вход и выход.

Безопасность и стандарты

Выключатель нагрузки 3-полюсный 40А соответствует требованиям ГОСТ IEC 60947-3 и имеет сертификат соответствия ЕАС. Обеспечивает механическую блокировку положений “Вкл” / “Выкл”, предотвращая случайное включение. Индикация состояния выполнена цветовым отличием рычага - красный (включен), белый (выключен). Однако индикатор не световой - состояние определяется визуально по положению рукоятки.

Преимущества

• Усиленные контакты - выдерживают больше циклов включения/отключения, чем обычные автоматы.
• Двойной разрыв контакта - гарантированно отключает всю цепь, снижает вероятность дугового пробоя.
• Надёжная конструкция - минимум движущихся деталей, высокая отказоустойчивость.
• Легкий монтаж - компактный форм-фактор, совместим с большинством типовых щитов.

Ограничения применения

• Не является устройством защиты - нельзя применять вместо автомата!
• IP20 - запрещено использование во влажных помещениях, на улице, в пыльных средах без дополнительной защиты.
• Не предназначен для частого включения/отключения чаще 10 раз в час - это сокращает срок службы.
• Не работает с постоянным током (DC) - даже при том же значении тока и напряжения.
• Нет встроенной сигнализации - необходимо внешнее решение для удалённого контроля состояния.

Примеры использования

• Отключение питания трехфазного станка перед техобслуживанием.
• Разъединение группы освещения в цеху для проведения работ.
• Обеспечение видимого разрыва в системе питания конвейера согласно требованиям OSHA/ГОСТ Р 51330.10.
• Входной рубильник в щите управления насосной станцией.

Практические советы

• Выбирая выключатель нагрузки 3-полюсный 40А, всегда сверьте расчетную нагрузку - допускайте запас 10–15%, особенно при пусковых токах двигателей.
• Проверьте посадочные габариты: ширина 54 мм, глубина около 70 мм - убедитесь, что хватает места в щите.
• Не используйте этот аппарат для регулярного пуска мощных двигателей - лучше выбрать контактор.
• При работе в условиях возможного воздействия влаги - помещайте выключатель IEK (ИЭК) ar-swn-3-040 в герметичный бокс с классом защиты не ниже IP54.
• После нескольких сотен операций проверьте затяжку клемм - термические циклы могут вызвать ослабление.
