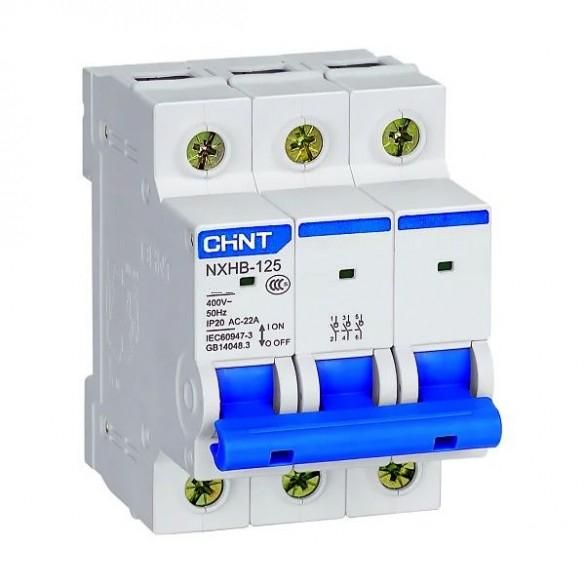

Выключатель нагрузки NXHB-125 3P 40A(R) | 193182 CHINT

Выключатель нагрузки 3-полюсный 40А NXHB-125 (R) - устройство для безопасного включения и отключения электрической нагрузки в трёхфазных сетях. Применяется в распределительных щитах промышленных и коммерческих объектов, обеспечивает механическое отсоединение цепи при обслуживании. Произведён бренда CHINT, артикул 193182.

Назначение и область применения

Выключатель нагрузки 3-полюсный 40А NXHB-125 (R) предназначен для ручного включения и отключения трёхфазной нагрузки при рабочих токах до 40 А. Он не рассчитан на автоматическое отключение при перегрузке или коротком замыкании - это функция автоматических выключателей. Устройство используется как разъединитель: чтобы физически отделить оборудование от сети перед ремонтом, заменой или проверкой. Часто устанавливается в качестве вводного аппарата в конечных распределительных щитах на предприятиях, в офисах, торговых центрах и других зданиях с трёхфазным питанием.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может безопасно проводить при нормальной работе;
• Количество полюсов: 3 - управление всеми тремя фазами одновременно;
• Напряжение: до 415 В переменного тока, частота 50/60 Гц - совместим с большинством промышленных и бытовых трёхфазных систем;
• Степень защиты: IP20 - защищает от доступа пальцев и крупных предметов, но не от пыли и воды - требует установки внутри закрытого щита;
• Механическая износостойкость: 8500 циклов включения/отключения - срок службы при частом ручном управлении;
• Электрическая износостойкость: 1500 циклов - количество операций при нагрузке, после которого контакты могут потребовать замены;
• Ширина одного полюса: 18 мм - позволяет компактно разместить три полюса на DIN-рейке;
• Монтаж: на DIN-рейку 35 мм - стандартная система крепления для промышленных щитов;
• Подключение: гибкий кабель, шины типа PIN и FORK - универсальные варианты подвода проводов.

Совместимость и монтаж

Выключатель нагрузки 3-полюсный 40А NXHB-125 (R) совместим со всеми типовыми распределительными щитами, оснащёнными DIN-рейкой 35 мм. Для монтажа достаточно защёлкнуть корпус на рейке. Подключение осуществляется через верхние и нижние клеммы - можно использовать как многожильные кабели, так и шины с контактами PIN или FORK. Обязательно соблюдайте полярность подключения: входные и выходные клеммы помечены. После монтажа проверьте надёжность затяжки клемм - слабый контакт вызывает нагрев и отказ.

Безопасность и стандарты

Устройство соответствует категории применения AC21B и AC22A - значит, рассчитано на управление активной и смешанной нагрузкой (например, двигатели, нагреватели, освещение). Степень загрязнения 2 указывает на применение в помещениях с умеренным уровнем пыли и влаги - не предназначено для сырых, пыльных или наружных условий. Серия NXHB-125 прошла испытания по международным стандартам IEC 60947-3, что гарантирует соответствие требованиям безопасности.

Преимущества

• Чёткое визуальное положение контактов - легко определить, включен ли выключатель;
• Фиксация в обоих положениях - предотвращает случайное отключение или включение;
• Компактная конструкция - занимает всего 54 мм по ширине (3×18 мм), экономит место в щите;
• Работает без внешнего питания - полностью механическое устройство, не зависит от электроники;
• Готов к использованию сразу после монтажа - не требует наладки или регулировки.

Ограничения применения

• Не является защитным аппаратом - нельзя использовать вместо автомата; требуется параллельная установка УЗО или автоматического выключателя для защиты от перегрузок и КЗ;
• IP20 - запрещена установка вне щита, в условиях повышенной влажности, пыли или агрессивной среды;
• Максимальный ток 40 А - не подходит для мощных двигателей свыше 15–18 кВт без учёта пусковых токов;
• Не предназначен для частого включения/отключения под нагрузкой более 1500 циклов - при высокой частоте операций возможен преждевременный износ контактов.

Примеры использования

• Вводной разъединитель в щите управления насосной станцией;
• Отключающее устройство перед частотным преобразователем на конвейере;
• Разъединитель для группы светильников или тепловых пушек в производственном помещении;
• Точка отключения для обслуживания системы вентиляции в торговом центре.

Практические советы

• Перед монтажом убедитесь, что сеть обесточена - даже при отключённом выключателе есть риск наличия напряжения на входе;
• Выбирайте выключатель нагрузки 3-полюсный 40А NXHB-125 (R) только тогда, когда нужна именно ручная изоляция цепи - если нужна автоматическая защита, используйте автоматический выключатель;
• При подключении шин типа PIN/FORK следите за плотностью прилегания - плохой контакт увеличивает сопротивление и повышает температуру;
• Проверяйте состояние контактов каждые 1–2 года при интенсивной эксплуатации - окисление или подгорание снижают надёжность;
• Учитывайте посадочный размер: ширина устройства 54 мм - планируйте свободное место рядом для других модулей.
