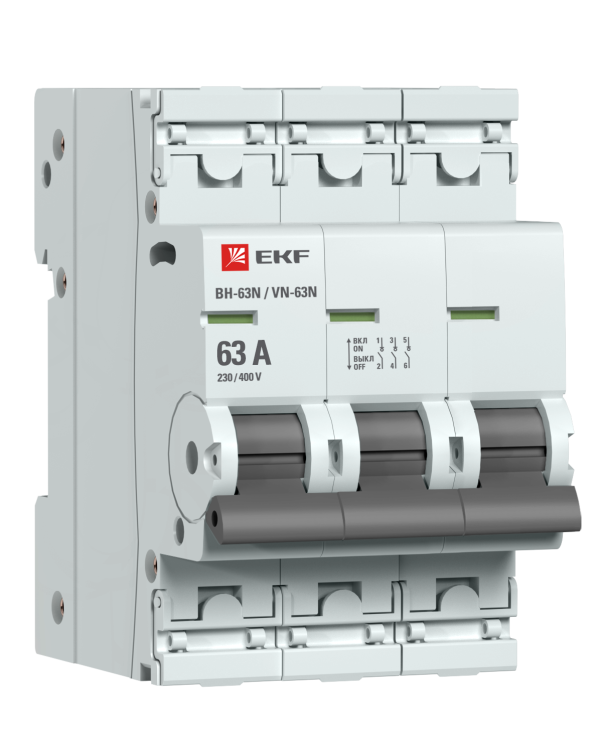

Выключатель нагрузки 3 полюса 63 А ВН-63N от EKF PROxima - это механический коммутационный аппарат для безопасного включения и отключения электрических цепей переменного тока до 63 А. Подходит для управления двигателями, нагревательными элементами и другими активными и индуктивными нагрузками, когда основная защита обеспечена автоматическими выключателями или предохранителями.

Назначение и область применения

Выключатель нагрузки ВН-63N используется для частых ручных операций: запуска, остановки и изоляции участков электроцепи. Он не предназначен для защиты от коротких замыканий - эту функцию выполняют другие устройства. Применяется в распределительных щитах промышленного оборудования, системах автоматизации, на станках, насосах, конвейерах и других объектах с высокой степенью контроля доступа.

Технические характеристики

• Номинальный ток: 63 А - допустимый постоянный ток через каждый полюс
• Номинальное напряжение: 230 В - рабочее напряжение сети переменного тока
• Количество полюсов: 3 - управление трёхфазной сетью
• Род тока: переменный (AC)
• Отключающая способность при КЗ: 1 кА - способность выдерживать кратковременную сверхтоковую нагрузку без повреждения
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от воды и пыли
• Модульная ширина: 3 модуля - занимает 54 мм по стандарту DIN
• Глубина монтажа: 50 мм - требует минимального свободного пространства внутри шита
• Количество нормально открытых контактов: 3 - три пары контактных групп, которые замыкаются при включении
• Тип включения/отключения: выключатель-разъединитель - физически размыкает все полюсы одновременно

Совместимость и монтаж

Выключатель нагрузки ВН-63N монтируется на стандартную DIN-рейку шириной 35 мм. Устройство имеет двухпозиционный зажим, который позволяет легко зафиксировать его на рейке одним движением. Для подключения используются винтовые клеммы, расположенные сзади и закрытые пластиковыми крышками. Эти крышки можно пломбировать - важно при работе в ограниченном доступе. Габариты позволяют установить устройство даже в компактных щитах. Монтаж возможен только вертикально - горизонтальная установка не рекомендуется.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для коммутационных аппаратов класса IEC 60947-3. Наличие защитных крышек над клеммами снижает риск случайного прикосновения к токоведущим частям. Цветовой индикатор на передней панели показывает реальное положение контактов - зелёный (включен), красный (выключен). Это особенно важно при обслуживании и проверке работоспособности системы.

Преимущества

• Усиленный корпус с дополнительными заклёпками - повышенная механическая прочность против деформации
• Пластиковые крышки на клеммах - возможность пломбировки и защита от внешнего воздействия
• Цветовая индикация состояния контактов - быстрая диагностика без вскрытия корпуса
• Удобная рукоятка управления - обеспечивает чёткое и надёжное переключение даже при использовании рукавиц
• Обновлённая конструкция серии PROxima - более долгий срок службы по сравнению со старой моделью ВН-63

Ограничения применения

• Не предназначен для защиты от коротких замыканий - обязательно требуется установленный автоматический выключатель или предохранитель выше по цепи
• Степень защиты IP20 - нельзя использовать во влажных помещениях, на улице или там, где есть риск попадания пыли и брызг
• Подходит только для переменного тока - не работает в цепях постоянного тока
• Не имеет встроенных тепловых или электромагнитных расцепителей - полностью зависит от внешних средств защиты

Примеры использования

• Управление трехфазным двигателем насоса в системе водоснабжения
• Локальный отвод питания от станка CNC для планового техобслуживания
• Изолирующий рубильник в распределительном щите производства
• Ручное отключение группы освещения или нагревательных плит в цеху

Практические советы

• Выбирая место установки, учтите глубину монтажа - минимум 50 мм свободного пространства за DIN-рейкой
• Проверьте соответствие сечения провода: для 63 А используйте медные жилы не менее 10–16 мм2
• После монтажа всегда проверяйте плотность затяжки клемм - слабый контакт вызывает перегрев
• Пломбируйте крышки клемм после окончания монтажа - это обязательное условие для прохождения проверок Электронадзора
• Не используйте ВН-63N вместо автомата - он не спасёт от перегрузки или КЗ
• При необходимости замены - отключите питание всей цепи; работа под напряжением запрещена!
