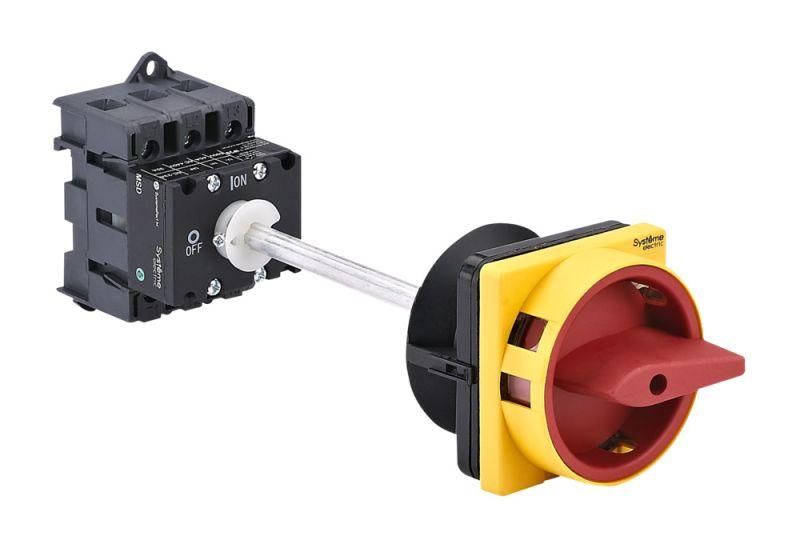

КРАСНОЙ ВЫНОСНОЙ РУКОЯТКОЙ НА ДИН-РЕЙКЕ/ПЛАТЕ - MSD63340R ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ 3P 63A С APC

Выключатель-разъединитель SE MSD63340R предназначен для безопасного отключения и коммутации силовых цепей до 63 А в промышленном оборудовании. Его конструкция с выносной красной рукояткой и возможностью блокировки позволяет использовать устройство как главный или аварийный рубильник в щитах с DIN-рейкой.

Назначение и область применения

Выключатель-разъединитель SE MSD63340R используется для ручного отключения электрических цепей с активной, индуктивной или смешанной нагрузкой. Подходит для управления двигателями по классам AC-3 и DC-3. Применяется в качестве основного или аварийного выключателя в распределительных щитах, на станках, конвейерах, насосных системах и других объектах промышленной автоматизации.

Технические характеристики

• Номинальный ток: 63 А
• Число полюсов: 3
• Степень защиты корпуса: IP20 (защита от прикосновений пальцами, но не от пыли и воды)
• Рукоятка: красная, выносная, поворотная, длина штока 32–150 мм
• Монтаж: на DIN-рейку или монтажную плату на заднюю стенку шкафа
• Блокировка: возможность установки навесных замков на рукоятку
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Выключатель-разъединитель SE MSD63340R устанавливается на стандартную DIN-рейку типа TS35. Также допускается крепление через отверстия на задней панели шкафа - удобно при ограниченном пространстве или необходимости фиксации вне рейки. Шток рукоятки регулируемый: можно выбрать длину от 32 до 150 мм, чтобы обеспечить доступ к переключению из любого положения. Для подключения используются болтовые зажимы - провода до 25 мм2.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-3 для выключателей-разъединителей. Гарантированное изолирующее расстояние между контактами обеспечивает четкую видимую разрывную функцию - обязательное условие для безопасности при обслуживании. Красная рукоятка визуально отличает устройство от обычных переключателей, что снижает риск случайного включения.

Преимущества

• Возможность блокировки навесными замками - исключает неквалифицированное включение при работах на линии
• Высокий механический ресурс - рассчитан на многократные операции включения/выключения
• Гибкая система монтажа: совмещает DIN-рейку и крепление на плату
• Запираемая рукоятка обеспечивает выполнение требований LOTO (Lock Out Tag Out)
• Изоляционное расстояние между контактами выше нормы - минимизирует риск пробоя

Ограничения применения

Выключатель-разъединитель SE MSD63340R не предназначен для частых операций под нагрузкой - он не является автоматическим выключателем и не имеет защиты от перегрузок или КЗ. Нельзя использовать в условиях повышенной запыленности, влаги или внешних воздействий - степень защиты IP20 не защищает от пыли и брызг. Не рекомендуется для наружной установки или помещений с высокой влажностью без дополнительной оболочки.

Примеры использования

• Главный выключатель на входе в станок с асинхронным двигателем
• Аварийный отключающий элемент в пульте управления конвейерной линией
• Рубильник для отключения питания преобразователя частоты перед техобслуживанием
• Разъединитель в распределительном щите с несколькими выходными группами

Практические советы

• Выбирайте длину штока рукоятки так, чтобы она была легко доступна при закрытой дверце шкафа - оптимально 80–120 мм
• Перед монтажом проверьте соответствие посадочного места на DIN-рейке - механизм должен плотно фиксироваться без люфта
• Для блокировки используйте замки с ключом, совпадающим с другими устройствами в цепи - это упрощает процедуру LOTO
• Не затягивайте кабельные зажимы сверх меры - это может повредить медные жилы и вызвать нагрев
• Проверяйте целостность контактов каждые 6–12 месяцев при интенсивной эксплуатации - особенно после отключения больших токов
