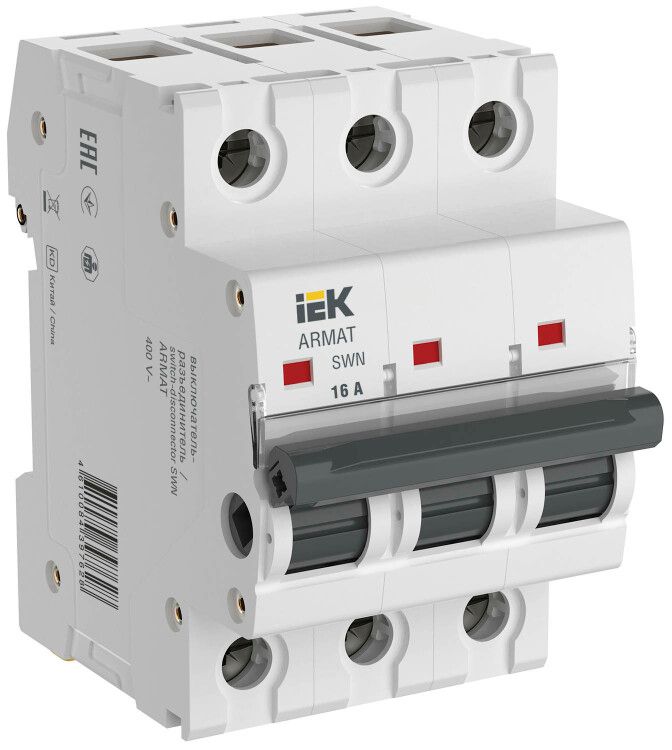

Выключатель нагрузки SWN 3P 16А | AR-SWN-3-016 IEK ARMAT

Выключатель нагрузки SWN 3P 16А от IEK — устройство для безопасного отключения электрических цепей под нагрузкой. Подходит для установки в распределительных щитах на DIN-рейку, обеспечивает надёжное коммутирование трёхфазных сетей до 400 В. Артикул ar-swn-3-016 соответствует серии ARMAT.

Назначение и область применения

Выключатель нагрузки SWN 3P 16А предназначен для ручного включения и отключения электрических цепей, когда через них проходит рабочий ток. Отличается от обычных автоматов тем, что не имеет функции защиты от перегрузок или коротких замыканий — он лишь размыкает цепь. Применяется там, где требуется частое управление питанием: станки, насосы, нагревательные элементы, конвейеры, системы вентиляции. Часто используется совместно с автоматическими выключателями — последний защищает цепь, а выключатель нагрузки обеспечивает удобное оперативное отключение.

Технические характеристики

• Номинальный ток: 16 А — максимальный постоянный ток, который устройство может коммутировать без повреждений;
• Номинальное напряжение: 400 В переменного тока — рассчитан на использование в трёхфазных сетях 380–400 В;
• Количество полюсов: 3 — одновременно размыкает все три фазы;
• Тип напряжения: AC — работает только с переменным током;
• Степень защиты IP20 — защищён от доступа пальцев и предметов более 12 мм, но не герметичен — устанавливается внутри закрытых щитов;
• Модульная ширина: 3 модуля (54 мм) — занимает место на DIN-рейке шириной 54 мм;
• Срок службы: 15 лет — при условии соблюдения режимов эксплуатации и регулярного обслуживания;
• Контакты: нет НЗ/переключающих контактов — только основные силовые контакты для размыкания цепи;
• Цвет колпачка: прочее — обычно белый или серый, не является индикатором состояния.

Совместимость и монтаж

Выключатель нагрузки SWN 3P 16А монтируется на стандартную DIN-рейку типа TS35. Установка выполняется путём защёлкивания — никаких дополнительных креплений не требует. Для подключения используются винтовые зажимы на входе и выходе каждого полюса. Максимальное сечение провода — 2,5 мм² (по рекомендациям IEK для аналогичных изделий). Обязательно отключите питание перед работой. После монтажа проверьте плотность затяжки контактов — слабый контакт вызывает перегрев.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для выключателей нагрузки. Не предназначено для работы в условиях взрывоопасной среды, повышенной влажности или открытых площадках из-за степени защиты IP20. Не содержит средств автоматической защиты — не заменяет автоматический выключатель!

Преимущества

• Усиленные контакты — служат дольше, чем у стандартных автоматов, особенно при частых включениях;
• Двойной разрыв контакта — каждая фаза размыкается в двух точках, что исключает риск возникновения дуги и гарантирует полное обесточивание;
• Низкая стоимость — экономически выгоднее, чем автомат с функциями защиты, если защита уже реализована другим устройством;
• Чёткий механический ход — легко определить положение «вкл/выкл» даже в плохо освещённом месте;
• Совместимость со всей серией ARMAT — позволяет использовать одинаковый стиль и комплектацию в одном щите.

Ограничения применения

• Не применяется для защиты от перегрузок и КЗ — обязательно используйте вместе с автоматическим выключателем;
• Не допускается установка вне закрытых щитов — IP20 не защищает от воды, пыли и внешнего воздействия;
• Не предназначен для частого коммутирования при токе выше 16 А — возможен износ контактов;
• Работает только с переменным током — нельзя применять в цепях постоянного тока;
• Не имеет сигнализации состояния — не видно, включен ли прибор, если не установлен внешний индикатор.

Примеры использования

• Отключение питания трехфазного двигателя на станке перед техобслуживанием;
• Ручное управление подачей энергии на тепловую завесу или нагревательный элемент;
• Коммутирование цепи конвейера в производственной линии;
• Обеспечение безопасности при ремонте оборудования — как дополнение к главному автомату в щите.

Практические советы

• Выбирая выключатель нагрузки SWN 3P 16А, убедитесь, что ваша нагрузка не превышает 16 А — лучше иметь запас в 20%;
• Если планируете часто включать/выключать устройство — периодически проверяйте состояние контактов на наличие следов дуги или окисления;
• Подбирайте провода сечением 1,5–2,5 мм² — слишком толстые трудно зажать, слишком тонкие перегреются;
• Не устанавливайте рядом с источниками тепла — высокая температура снижает срок службы;
• Для удобства обслуживания можно сочетать этот выключатель с предохранителем или автоматом на том же уровне DIN-рейки — так будет легче найти нужное устройство.
