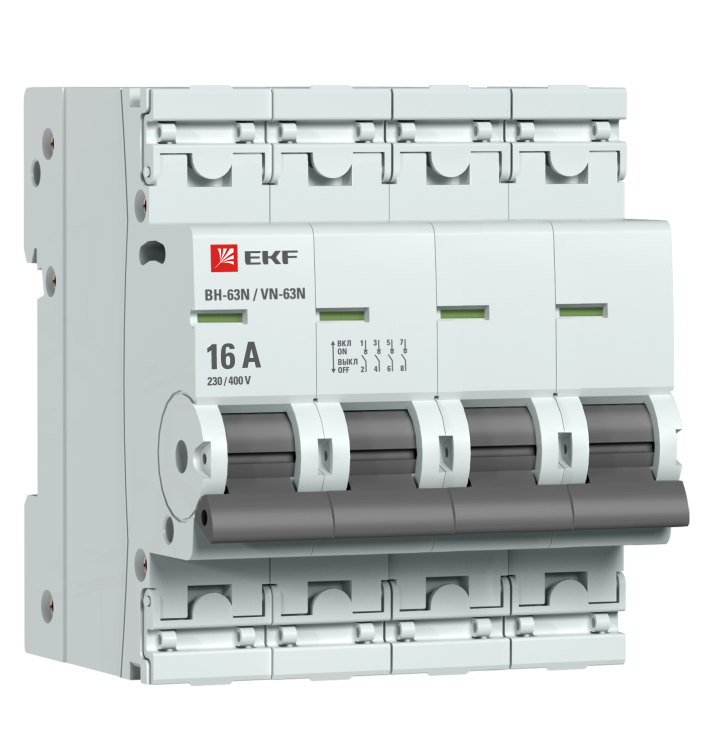

Выключатель нагрузки 4P 16А ВН-63N PROxima| S63416 | EKF

Выключатель нагрузки 4 полюса 16 А ВН-63N от EKF PROxima - это механический коммутационный аппарат для безопасного включения и отключения электрических цепей переменного тока. Подходит для управления активными и индуктивными нагрузками, такими как двигатели, насосы и нагреватели, уже защищённые автоматическими выключателями или предохранителями.

Назначение и область применения

Выключатель нагрузки 4 полюса 16 А ВН-63N предназначен для ручного отключения и включения электрических цепей под нагрузкой. Он не заменяет автоматический выключатель - его задача - обеспечить видимый разрыв цепи и частые оперативные переключения. Применяется в распределительных щитах промышленного и коммерческого оборудования: станках, конвейерах, системах вентиляции, насосных группах, где требуется физическое отключение питания для обслуживания или ремонта.

Технические характеристики

• Номинальный ток: 16 А - допустимая постоянная нагрузка без перегрузки
• Номинальное напряжение: 400 В - работает в сетях до 400 В переменного тока (AC)
• Число полюсов: 4 - управляет четырьмя фазами одновременно
• Тип коммутации: выключатель-разъединитель - обеспечивает явный разрыв цепи при отключении
• Количество НО контактов: 4 - все полюса имеют нормально открытые контакты
• Модульная ширина: 4 модуля - занимает 72 мм по стандарту DIN
• Глубина монтажа: 50 мм - требует минимум 50 мм свободного пространства за DIN-рейкой
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и воды
• Количество переключающих контактов: 0 - не имеет вспомогательных контактов для сигнализации

Совместимость и монтаж

Выключатель нагрузки 4 полюса 16 А ВН-63N монтируется на стандартную DIN-рейку шириной 35 мм. Его двухпозиционный зажим позволяет легко зафиксировать устройство без дополнительных креплений. Для подключения используются винтовые зажимы, расположенные сзади. Крышка зажимов из пластика предотвращает случайное прикосновение к проводам и даёт возможность опломбировать устройство. Установка возможна в любых распределительных щитах с достаточным внутренним объёмом - глубина монтажа составляет 50 мм, учтите это при планировании компоновки.

Безопасность и стандарты

Выключатель нагрузки 4 полюса 16 А ВН-63N соответствует требованиям безопасности для электроустановок до 1000 В AC. Степень защиты IP20 гарантирует защиту от прикосновения к токоведущим частям пальцами или инструментами. Цветовой индикатор на передней панели показывает реальное положение контактов - красный = включено, белый = отключено. Это снижает риск ошибочных действий при работе с оборудованием. Пластиковая крышка зажимов и усиленный корпус повышают безопасность при обслуживании.

Преимущества

• Усиленный корпус с дополнительными заклёпками - повышенная механическая прочность
• Цветной индикатор состояния контактов - визуальный контроль включения/отключения
• Пластиковые крышки на зажимах - защита от прикосновения и возможность опломбировки
• Удобная рукоятка - обеспечивает чёткое и надёжное переключение даже при высоких нагрузках
• Простая установка на DIN-рейку - совместим со всеми типичными щитами

Ограничения применения

• Не предназначен для защиты от перегрузок и коротких замыканий - обязательно используйте вместе с автоматическим выключателем или предохранителем
• IP20 - нельзя использовать во влажных помещениях, на улице или в местах с пылью без дополнительной защиты
• Отсутствие вспомогательных контактов - невозможно подключить сигналы удалённого контроля состояния
• Максимальный ток 16 А - не подходит для мощных двигателей свыше 11 кВт при 400 В

Примеры использования

• Отключение трёхфазного двигателя насоса для профилактики
• Ручное отключение конвейерной линии перед техобслуживанием
• Изоляция участка сети при ремонтных работах в распределительном щите
• Коммутирование группы нагревателей в термокамере

Практические советы

• Выбирайте этот выключатель только тогда, когда нужен чёткий визуальный разрыв цепи - он не заменяет автомат
• Проверьте посадочный диаметр провода - зажимы рассчитаны на медные жилы до 2,5–4 мм2
• При монтаже в щитах с ограниченным пространством - убедитесь, что глубина 50 мм не будет препятствовать закрытию дверцы
• Для опломбирования используйте специальные бирки или пломбы через отверстия в крышке зажимов
• Не используйте в средах с высокой влажностью, химически агрессивной средой или взрывоопасной атмосферой - IP20 недостаточно
