OptiBlock-2-M 3 полюсный предохранитель-выключатель-разъединитель - 337876 КЭАЗ

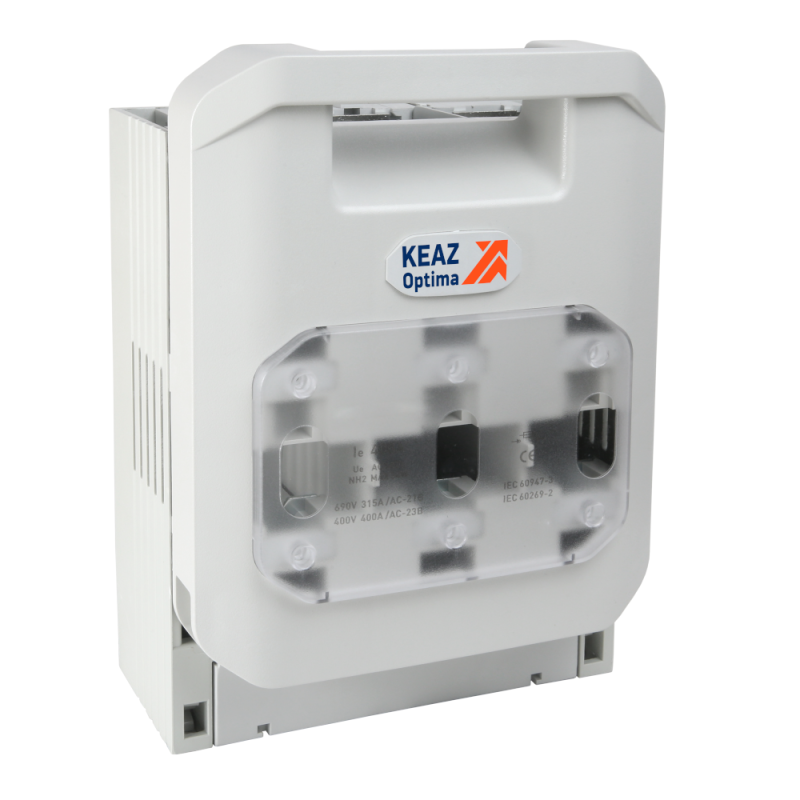

Предохранитель-выключатель-разъединитель 3 полюсный КЭАЗ (арт. 337876) - комбинированное устройство для безопасного отключения, защиты и управления трёхфазными цепями до 690 В. Подходит для установки на панелях распределительных щитов в промышленных объектах.

Назначение и область применения

Предохранитель-выключатель-разъединитель 3 полюсный КЭАЗ (арт. 337876) выполняет три функции одновременно: служит выключателем для ручного отключения нагрузки, разъединителем для создания видимого разрыва цепи при обслуживании и защитным устройством при коротком замыкании через встраиваемые плавкие вставки. Применяется в силовых цепях переменного тока 50–60 Гц с током до 400 А - например, на входе оборудования, управляющих пультах, станках, конвейерах и других промышленных системах, где требуется надёжное механическое отключение и защита от аварийных токов.

Технические характеристики

• Номинальное напряжение: 690 В
• Номинальный ток: 400 А
• Количество полюсов: 3
• Тип предохранителей: ножевые, габарит NH2
• Способ монтажа: панельный (крепление на стенку щита)
• Размещение на шинах: сверху
• Размещение на DIN-рейках: универсальное (возможно крепление на рейку)
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Материал корпуса: пластик
• Тип рукоятки: стационарная (не съемная, фиксируется в положении «вкл./выкл.»)
• Количество нормально открытых контактов: 0
• Число групп: 1

Совместимость и монтаж

Предохранитель-выключатель-разъединитель 3 полюсный КЭАЗ (арт. 337876) предназначен для установки на панели с помощью болтов или кронштейнов. Универсальная возможность крепления на DIN-рейке позволяет использовать его и в модульных щитах. Для работы необходимо установить плавкие вставки типа NH2 - они не входят в комплект и выбираются отдельно. Обязательно соблюдайте посадочные размеры под NH2: вставка должна плотно заходить в контактную часть устройства без зазора. Монтаж допускается только при отключенном питании. Рукоятка имеет четкую фиксацию в двух положениях - «включено» и «выключено». При выключенном состоянии обеспечивается видимый разрыв всех трех полюсов - необходимое условие для проведения работ по технике безопасности.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-3 и IEC 60269-2 для выключателей-разъединителей и ножевых предохранителей. Степень защиты IP20 гарантирует защиту от случайного прикосновения к токоведущим частям, но не предназначено для использования во влажной среде или там, где есть риск попадания пыли. Для работы в условиях повышенной запылённости или влаги требуется дополнительная защита - например, герметичный кожух или установка внутри закрытого шкафа.

Преимущества

• Объединяет три функции в одном корпусе - снижает количество элементов в щите и упрощает схему.
• Жесткая стационарная рукоятка исключает случайное переключение и обеспечивает надёжную фиксацию.
• Поддерживает высокие токовые нагрузки - до 400 А - что делает её подходящей для мощных потребителей.
• Совместима с сериями OptiFuse NH - рекомендованная производителем пара для максимальной надёжности и быстрого отключения при КЗ.
• Универсальное крепление - можно монтировать как на панель, так и на DIN-рейку.

Ограничения применения

• Не предназначен для частого оперативного включения/выключения - рассчитан на редкие коммутации (до 10–20 раз в месяц).
• IP20 не обеспечивает защиту от влаги и пыли - нельзя использовать вне помещений или в сырых помещениях без дополнительной изоляции.
• Не содержит встроенных контактов сигнализации - невозможно подключить удалённую индикацию состояния без внешних устройств.
• Требуется обязательная установка совместимых плавких вставок NH2; использование других типов недопустимо и опасно.

Примеры использования

• Главный ввод питания на станок с ЧПУ мощностью более 20 кВт.
• Распределительный щит насосной станции с трёхфазным двигателем.
• Линия питания конвейерной системы на заводе.
• Щит автоматизации технологической линии с требованием к визуальному размыканию цепи перед ремонтом.

Практические советы

• Выбирая плавкие вставки, ориентируйтесь на ток нагрузки + 20–30% запаса - для 400 А лучше взять вставку на 450–500 А, чтобы избежать ложных срабатываний.
• Перед первым включением проверьте, что все контакты затянуты моментом, указанным в руководстве - слабый контакт вызывает нагрев и выход из строя.
• Избегайте установки рядом с источниками тепла - температура выше 40 C может снизить срок службы плавкой вставки.
• При замене вставки всегда используйте оригинальные OptiFuse NH - другие аналоги могут иметь отличные времятоковые характеристики и не обеспечивать нужную защиту.
• Проверяйте состояние механизма каждые 6–12 месяцев - особенно если устройство часто использовалось в режиме отключения под нагрузкой.
