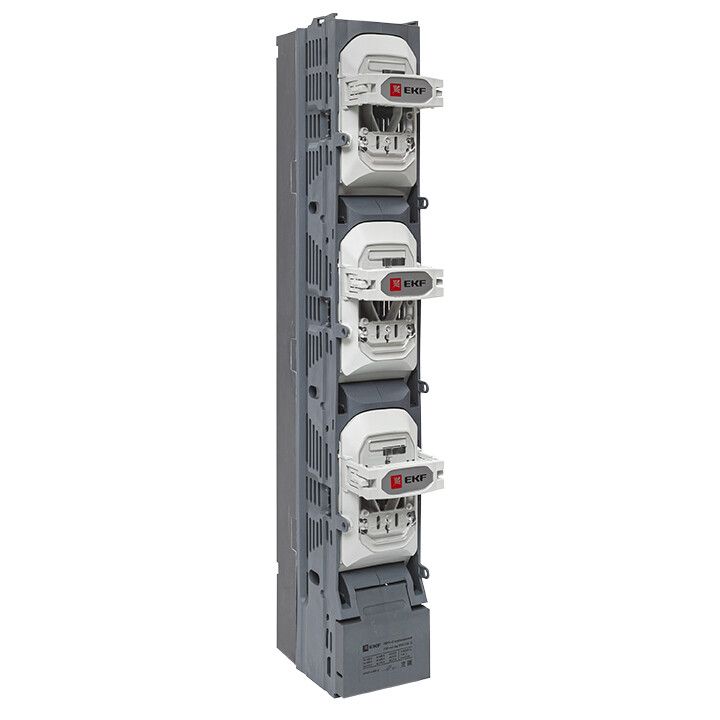

Выключатель-разъединитель УВРЭ v2 верт. (185мм) 400А пофазный под ППН габ.2 PROxima EKF uvre2-v-400-p

Выключатель-разъединитель УВРЭ v2 вертикальный (185мм) 400А пофазный под плавкий предохранитель (ППН) габарит 2 от бренда EKF предназначен для ручного отключения и защиты цепей переменного тока до 690 В. Этот аппарат используется в распределительных щитах и шкафах низкого напряжения, обеспечивает видимый разрыв цепи и совместим с предохранителями ППН габарита 2.

Назначение и область применения

Выключатель-разъединитель УВРЭ v2 вертикальный применяется для ручного включения и отключения электрических цепей, а также для защиты от коротких замыканий и перегрузок. Он устанавливается в вводно-распределительных устройствах, шкафах управления и на трансформаторных подстанциях. Подходит для систем с напряжением 400–690 В и частотой 50 Гц. Отличается пофазным отключением - каждый полюс размыкается независимо, что повышает надежность при обслуживании.

Технические характеристики

• Номинальный ток: 400 А
• Количество полюсов: 3
• Номинальное напряжение: 400–690 В
• Номинальная мощность при 400 В (AC-23): 199 кВт
• Условный номинальный ток короткого замыкания: 50–100 кА
• Кратковременно выдерживаемый ток: 8 кА
• Габарит предохранителя: 2 (совместим с ППН)
• Степень защиты: IP30 - защищён от доступа пальцев и крупных частиц, но не от воды и пыли
• Тип присоединения: болтовое соединение
• Тип рукоятки: рычажного типа
• Конструкция: компактное устройство в металлическом корпусе
• Способ монтажа: на монтажную плату

Совместимость и монтаж

Выключатель-разъединитель УВРЭ v2 вертикальный монтируется на монтажную плиту внутри распределительного щита. Для работы требуется установка плавких предохранителей ППН габарита 2 - они не входят в комплект. Болтовые зажимы позволяют подключить медные или алюминиевые провода сечением, соответствующим току 400 А. Размер аппарата (185 мм) учитывается при проектировании места установки - необходим свободный доступ к рычагу для операций отключения. Устройство рассчитано на вертикальное расположение; горизонтальная установка не допускается.

Безопасность и стандарты

Выключатель-разъединитель УВРЭ v2 вертикальный обеспечивает двойной видимый разрыв каждой фазы в отключенном состоянии - это требование норм безопасности для работ по обслуживанию. Соответствует требованиям к изоляционному расстоянию и механической прочности для оборудования класса 690 В. Степень защиты IP30 исключает случайный контакт с токоведущими частями, но не защищает от влаги - применение возможно только в сухих помещениях.

Преимущества

• Пофазное отключение позволяет точно контролировать каждую линию и снижает риск аварий при частичных отказах
• Наличие видимого разрыва упрощает проверку отсутствия напряжения перед ремонтом
• Высокая коммутационная способность (до 100 кА) обеспечивает надёжную работу даже при серьёзных КЗ
• Компактный корпус и стандартизованный габарит (2) упрощают замену и модульную сборку щитов
• Рычажная рукоятка удобна для ручного управления, особенно в условиях ограниченного пространства

Ограничения применения

• Не предназначен для частых коммутаций - не является автоматическим выключателем, служит только для ручного отключения
• IP30 не защищает от влаги, пыли и агрессивной среды - запрещено использование во влажных, пыльных или наружных условиях
• Требует внешних предохранителей ППН - без них функция защиты не работает
• Не имеет встроенных вспомогательных контактов - нельзя использовать для сигнализации состояния
• Монтаж возможен только на монтажную плату - не подходит для крепления на DIN-рейку

Примеры использования

• Вводной рубильник в распределительном щите промышленного объекта
• Защита силовой линии к станку с мощностью до 199 кВт
• Отключающее устройство перед преобразователем частоты
• Разъединитель в шкафе управления насосной станцией
• Фазовый разъединитель на трансформаторной подстанции 0,4 кВ

Практические советы

• Перед установкой проверьте соответствие сечения кабелей и момента затяжки болтов - для 400 А рекомендовано сечение не менее 95 мм2 меди
• Используйте только предохранители ППН габарита 2 - другие типы не подходят по форме и токовым характеристикам
• Обеспечьте свободный ход рычага - не закрывайте его другими элементами щита
• При групповой установке нескольких УВРЭ v2 соблюдайте минимальные зазоры между аппаратами для теплоотвода
• После монтажа выполните тестовое отключение - убедитесь, что все три полюса размыкаются одновременно и четко
