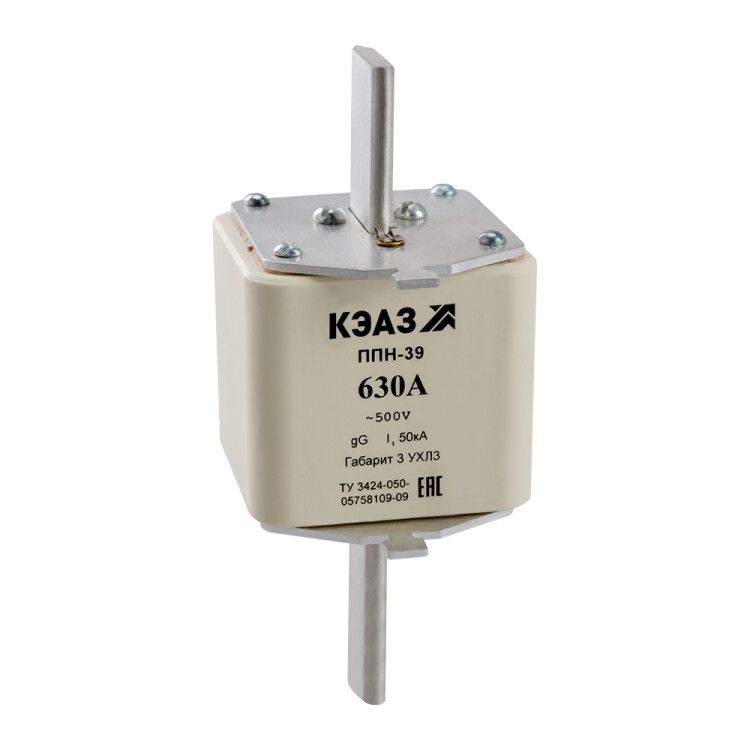

Вставка плавкая ППН 39 315А X3 габарит 3 УХЛ3 КЭАЗ 111398

Вставка плавкая ППН-39-X3-3-315А-УХЛ3 от КЭАЗ - это надёжная однополюсная плавкая вставка ножевого типа, предназначенная для защиты силовых цепей переменного тока от перегрузок и коротких замыканий. Применяется в распределительных устройствах, контакторах и коммутационной аппаратуре, где требуется высокая отключающая способность и устойчивость к экстремальным температурам.

Назначение и область применения

Вставка плавкая ППН-39-X3-3-315А-УХЛ3 используется для защиты оборудования в силовых цепях переменного тока частотой 50/60 Гц. Подходит для установки в устройствах, требующих быстрого отключения при аварийных токах - например, в пускателях, автоматических выключателях, рубильниках и щитах управления промышленными станками, конвейерами и насосами.

Технические характеристики

• Номинальный ток: 315 А
• Номинальное напряжение: 690 В AC
• Отключающая способность: 50 кА
• Категория применения: gL/gG - обеспечивает защиту как от перегрузок, так и от коротких замыканий
• Типоразмер: 3 (соответствует габаритам втычных предохранителей класса 3)
• Мощность потерь: 30,5 Вт
• Климатическое исполнение: УХЛ3 - работает при температурах от -60 C до +40 C, рассчитана на умеренный и холодный климат
• Степень защиты: IP00 - не имеет внешней защиты, требует установки в корпус или защищённую среду
• Индикация срабатывания: верхняя - видна через окно в крышке аппарата
• Наличие бойка: да - механический индикатор выброса при перегорании
• Способ монтажа: на аппарат - фиксируется в специальные зажимы внутри коммутационного устройства
• Нормативные документы: ГОСТ Р 50339.0-2003, ТУ3424-050-05758109-2009

Совместимость и монтаж

Вставка плавкая ППН-39-X3-3-315А-УХЛ3 совместима с аппаратами, поддерживающими типоразмер 3 и номинальный ток до 315 А. Монтируется исключительно в специально предназначенные для этого держатели - например, в пускатели ПМА, ПМЛ, ПМ12 или аналогичные устройства КЭАЗ. Не допускается установка в держатели меньшего типоразмера. Для безопасного обслуживания перед заменой необходимо полностью отключить питание и проверить отсутствие напряжения.

Безопасность и стандарты

Вставка соответствует требованиям ГОСТ Р 50339.0-2003 и собственным техническим условиям КЭАЗ. Категория gL/gG гарантирует селективность и координированную работу с другими устройствами защиты. Благодаря наличию бойка и верхнего индикатора срабатывания оператор может визуально определить состояние вставки без вскрытия корпуса. Однако из-за степени защиты IP00 использование вне закрытых корпусов запрещено - риск поражения током и повреждения элемента повышен.

Преимущества

• Высокая отключающая способность (50 кА) - обеспечивает безопасность даже при серьёзных КЗ
• Работает в широком диапазоне температур - подходит для холодных регионов и неотапливаемых помещений
• Наличие бойка и индикатора - позволяет быстро диагностировать отказ без тестирования
• Совместимость со стандартными держателями КЭАЗ - легко заменяется в существующих системах
• Низкие тепловые потери (30,5 Вт) - снижают нагрев контактных групп и продлевают срок службы держателя

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50/60 Гц
• IP00 - нельзя использовать без корпуса или защитного кожуха
• Не рекомендовано применение в условиях сильной вибрации без дополнительной фиксации держателя
• Не подлежит восстановлению после срабатывания - обязательна замена новой вставкой
• Требуется точное соответствие типоразмера 3 - несовместима с вставками других размеров

Примеры использования

• Защита входных цепей частотных преобразователей на 315 А
• Функциональная часть пускателей ПМ12-315 в цехах металлобработки
• Автоматические выключатели в распределительных щитах на объектах северных районов
• Щиты управления конвейерными линиями в пищевой и химической промышленности

Практические советы

• При замене всегда используйте оригинальную вставку ППН-39-X3-3-315А-УХЛ3 - несовместимые аналоги могут не сработать при КЗ
• Проверяйте целостность держателя перед установкой - износ контактов снижает эффективность защиты
• Убедитесь, что температура окружающей среды не превышает +40 C - выше указанного предела возможны ложные срабатывания
• При использовании в местах с высокой запылённостью - обязательно герметизируйте корпус аппарата
• Для удобства обслуживания выбирайте держатели с прозрачными крышками - индикатор срабатывания будет хорошо заметен
