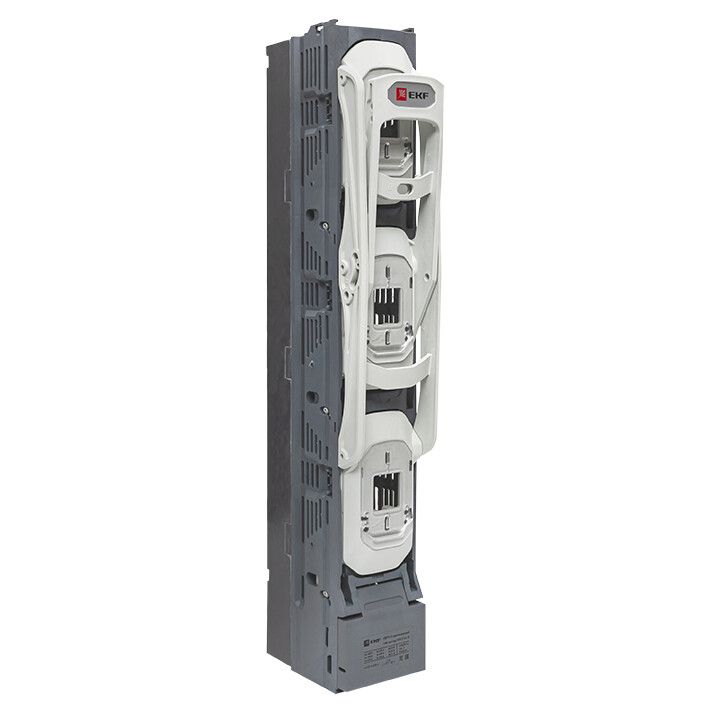

Выключатель-разъединитель УВРЭ v2 верт. (185мм) 630А одновременный под ППН габ.3 PROxima EKF uvre2-v-630-o

Выключатель-разъединитель УВРЭ v2 вертикальный (185мм) 630А одновременный под ППН габ.3 от EKF предназначен для ручного отключения и включения трёхфазных цепей переменного тока до 690 В, обеспечивает видимый разрыв цепи и защищает оборудование при коротком замыкании. Артикул UVRÉ2-V-630-O используется в распределительных щитах и системах управления промышленными нагрузками.

Назначение и область применения

Выключатель-разъединитель УВРЭ v2 вертикальный (185мм) 630А одновременный под ППН габ.3 применяется для ручного отключения и включения трёхфазных электрических цепей. Он не автоматически реагирует на перегрузки - защиту обеспечивают внешние плавкие предохранители, которые устанавливаются отдельно. Устройство создаёт двойной видимый разрыв в отключённом состоянии, что необходимо для безопасности при техобслуживании.

Используется в вводно-распределительных устройствах (ВРУ), шкафах управления, распределительных щитах низкого напряжения, на трансформаторных подстанциях. Подходит для промышленных объектов: конвейеры, насосные станции, системы вентиляции, сварочные установки.

Технические характеристики

• Номинальное напряжение: 690 В - работает в сетях до этого значения, включая 380/400 В и 660 В
• Номинальный ток: 630 А - способен длительно проводить ток до этой величины
• Количество полюсов: 3 - управление всеми фазами одновременно
• Условный номинальный ток короткого замыкания (Icu): 50 кА - выдерживает КЗ до 50 тысяч ампер без разрушения
• Номинальный кратковременно выдерживаемый ток (Icw): 12,6 кА - сохраняет целостность при КЗ продолжительностью 1 секунду
• Номинальная мощность при 400 В (AC-23): 313 кВт - максимальная активная мощность, которую можно отключать под нагрузкой
• Степень защиты IP30 - защита от доступа пальцев и твёрдых предметов >2,5 мм; пылевлагозащита отсутствует
• Тип рукоятки: рычажного типа - удобна для ручного управления, легко фиксируется в положениях “ВКЛ” / “ОТКЛ”
• Способ монтажа: на монтажную плату - крепится к металлической панели через отверстия
• Тип присоединения: болтовое - провода подключаются к клеммам с помощью гаек и шайб
• Габарит: 3 - соответствует стандартному размеру для установки в щиты с габаритом 3
• Конструкция: комплектное устройство в корпусе - все элементы собраны в одном модульном блоке
• Количество нормально открытых контактов: 0 - нет вспомогательных контактов для сигнализации

Совместимость и монтаж

Выключатель-разъединитель УВРЭ v2 вертикальный (185мм) 630А одновременный под ППН габ.3 устанавливается на монтажную плиту внутри распределительного щита. Для монтажа требуется свободное место шириной около 185 мм и глубиной, достаточной для поворота рычага. Болтовые зажимы рассчитаны на медные жилы сечением до 120–150 мм2 - проверьте соответствие сечения кабеля перед подключением.

Необходимо использовать плавкие предохранители типа ППН, подходящие по току и классу отключения. Предохранители в комплект не входят - выбираются отдельно. Монтаж выполняется с соблюдением требований ГОСТ Р 50030.3 и ПУЭ: заземление корпуса обязательно, изоляция клемм должна быть надёжной.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.3 (IEC 60947-3) для выключателей-разъединителей. Обеспечивает двойной видимый разрыв - каждый полюс имеет два физических разрыва, что исключает случайное включение при ремонте. Это обязательное условие для работ на оборудовании согласно правилам охраны труда.

Преимущества

• Надёжное механическое отключение - не зависит от электроники, работает даже при аварийных ситуациях
• Высокая коммутационная стойкость - выдерживает до 50 кА КЗ без выхода из строя
• Простота обслуживания - доступ к контактам и возможность замены предохранителей без демонтажа всего аппарата
• Совместимость с типовой конструкцией щитов - габарит 3 позволяет заменить аналогичные модели других производителей
• Чёткая визуальная индикация состояния - рычаг явно показывает “ВКЛ” или “ОТКЛ”, снижает риск ошибки

Ограничения применения

• Не предназначен для частого включения/отключения под нагрузкой - рекомендовано применение только для редких операций (например, при плановом отключении)
• IP30 - нельзя использовать во влажных, запылённых или наружных условиях без дополнительной защиты
• Отсутствуют вспомогательные контакты - невозможно подключить сигналы удалённого контроля состояния
• Требует установки внешних предохранителей - сам по себе не обеспечивает защиту от перегрузки
• Не подходит для автоматизации - не совместим с дистанционным управлением или интерфейсами automation

Примеры использования

• Главный входной рубильник в щите питания цехового конвейера
• Разъединитель перед группой насосов на насосной станции
• Отключающее устройство перед преобразователем частоты в системе вентиляции
• Вводной выключатель-разъединитель в распределительном щите ТП 6(10)/0,4 кВ

Практические советы

• Перед монтажом проверьте, чтобы посадочное отверстие в щите точно соответствовало габариту 3 (185 мм)
• Выбирайте предохранители ППН с током отключения чуть выше 630 А - например, 800 А, чтобы избежать ложных срабатываний
• Обязательно затягивайте болты клемм с моментом, указанным в документации - недотянутые соединения нагреваются
• Не используйте этот выключатель для регулярного включения двигателей - для таких задач выбирайте контакторы
• При работе в помещениях с высокой влажностью - устанавливайте его в закрытом боксе с IP54+
• После монтажа проведите тестовое отключение - убедитесь, что рычаг движется плавно и фиксируется в крайних положениях
