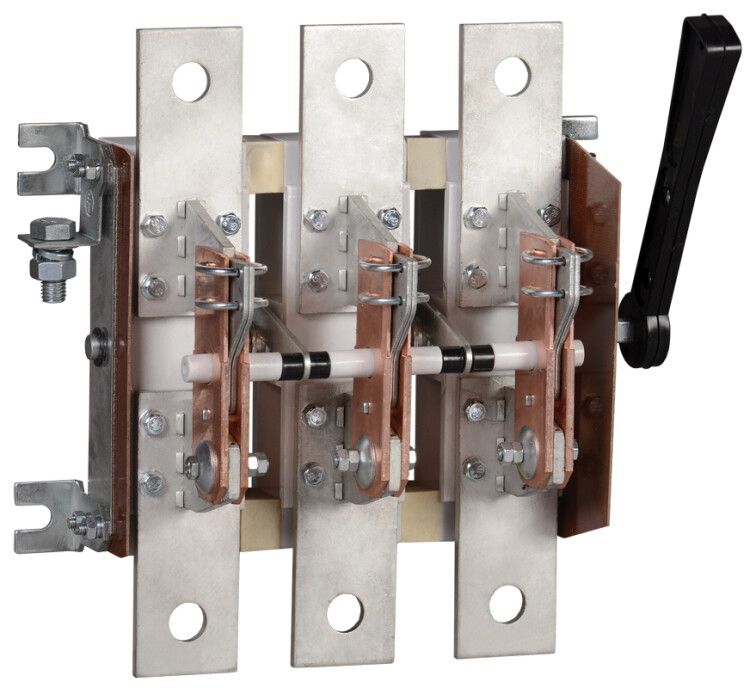

Разъединитель РЕ19-39-31120 630А | PE-31120-0630 GENERICA IEK

Разъединитель РЕ19-39-31120 630А - это ручной рубильник для безопасного отключения электрической цепи без нагрузки, предназначен для установки в распределительных щитах и используется в системах с переменным током до 1000 В. Бренд IEK обеспечивает соответствие изделий ГОСТ Р 50030.3, а артикул РЕ19-39-31120 630А указывает на его основные параметры: три полюса и номинальный ток 630 А.

Назначение и область применения

Разъединитель РЕ19-39-31120 630А применяется исключительно для механического отключения цепи при отсутствии тока - то есть для создания видимого разрыва в проводниках перед обслуживанием оборудования. Он не предназначен для отключения нагрузки под током, в том числе при перегрузках или КЗ. Устройство устанавливается в распределительных щитах, шкафах и ящиках, где требуется физическая изоляция участка сети - например, перед ремонтом, проверкой или плановым отключением питания.

Технические характеристики

• Количество полюсов: 3 - позволяет отключать все фазы одновременно
• Номинальный ток: 630 А - максимальный постоянный ток, который устройство может проводить без нагрева и повреждений
• Номинальное напряжение изоляции: 1000 В - гарантирует надёжную изоляцию при работе в сетях до 1000 В переменного тока
• Условный ток короткого замыкания: 32 кА - способность выдерживать кратковременные импульсы тока КЗ без разрушения, но не отключать их
• Род тока: переменный (AC), 50–60 Гц - совместим с промышленными и бытовыми сетями в России и странах СНГ
• Тип присоединения: болтовое - клеммы для подвода проводов через гайки и шайбы
• Тип элемента управления: поворотная рукоятка - удобна для ручного оперирования, требует доступа к лицевой стороне
• Конструкция: стационарное исполнение - закрепляется жестко на монтажной плате, не является модульным
• Степень защиты: IP00 - нет защиты от пыли и воды; работает только внутри защищённых корпусов
• Способ монтажа: на монтажную плиту - требует предварительного сверления отверстий и крепления болтами
• Срок службы: 10 лет - при соблюдении условий эксплуатации и отсутствии механических повреждений
• Климатическое исполнение: УХЛ3 - рассчитан на работу в помещениях с умеренным климатом, температурой от −40C до +40C, допустима повышенная влажность

Совместимость и монтаж

Разъединитель РЕ19-39-31120 630А совместим с медными и алюминиевыми шинами и кабелями сечением, соответствующим номинальному току 630 А. Для подключения используйте болты M12–M16 - тип и момент затяжки указаны в паспорте изделия. Монтаж выполняется на металлическую или композитную монтажную плату толщиной 2–4 мм. Обязательно обеспечьте свободный доступ к рукоятке для включения/выключения. Установка возможна только в закрытых щитах - из-за IP00 внешняя среда недопустима.

Безопасность и стандарты

Разъединитель РЕ19-39-31120 630А соответствует ГОСТ Р 50030.3, что подтверждает его соответствие требованиям безопасности для аппаратов низкого напряжения. Применяется как главный выключатель - значит, может использоваться в качестве единственного средства отключения всей системы. Однако он не имеет автоматического расцепления - поэтому обязательно сочетайте его с автоматическими выключателями или предохранителями для защиты от перегрузок и КЗ.

Преимущества

• Высокая механическая прочность - рукоятка и контактная система рассчитаны на многократные операции
• Чёткий визуальный контроль положения - при открытом состоянии между контактами виден явный зазор, что важно для работы по технике безопасности
• Подходит для крупных объектов - благодаря току 630 А может использоваться в промышленных распределительных пунктах
• Совместим с сериями других устройств IEK - легко интегрируется в существующие решения

Ограничения применения

• Не отключает ток под нагрузкой - использование при включенном оборудовании вызовет дугу, повредит контакты и опасно для персонала
• IP00 - нельзя использовать вне электрошкафа, даже в помещении с высокой запылённостью
• Только ручное управление - не подходит для автоматизации или удалённого управления
• Не имеет функций защиты - всегда нуждается в паре с автоматическим выключателем
• Не рекомендован для частых коммутаций - более 10–15 раз в день снижает срок службы

Примеры использования

• Главный разъединитель в распределительном щите цеха с мощными станками
• Отключающее устройство перед частотным преобразователем или силовым трансформатором
• Фиксирующий разрыв в системе бесперебойного питания перед техобслуживанием UPS
• Отключение секций в распределительных пунктах ЖКХ и промышленных объектах

Практические советы

• Выбирая разъединитель РЕ19-39-31120 630А, убедитесь, что ваша сеть не превышает 1000 В AC - превышение напряжения нарушит изоляцию
• При монтаже используйте изолирующие прокладки между корпусом и монтажной платой, чтобы избежать случайного замыкания на корпус
• Обозначьте рукоятку этикеткой “ОТКЛЮЧЕНО” - это обязательное требование ПТЭ и ПТБ
• Проверяйте состояние контактов каждые 6–12 месяцев - окисление или подгорание снижают надёжность
• Для систем с несколькими источниками питания используйте этот разъединитель в связке с блокировками - чтобы исключить возможность включения при наличии напряжения с другого входа
