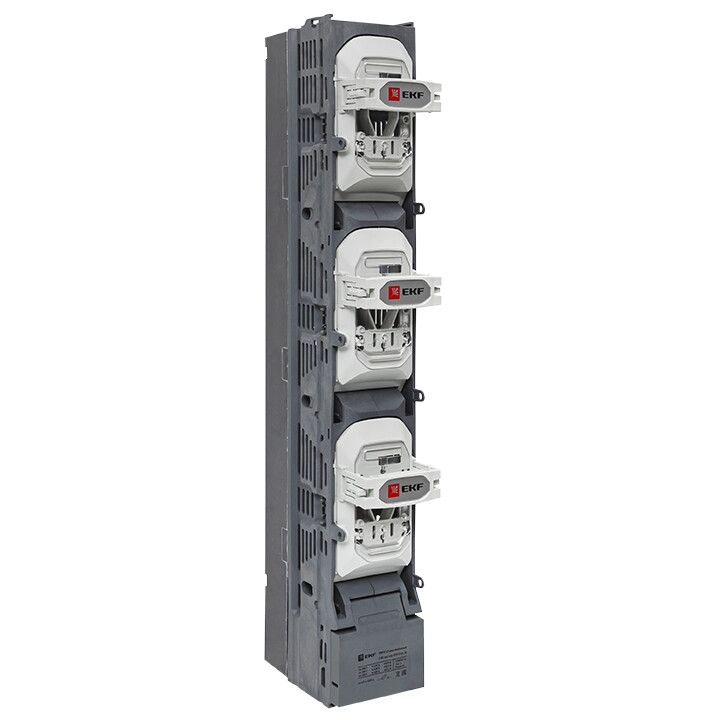

Выключатель-разъединитель УВРЭ v2 верт. (185мм) 630А пофазный под ППН габ.3 PROxima EKF uvre2-v-630-p

Выключатель-разъединитель УВРЭ v2 вертикальный 185мм 630А пофазный под ППН габ.3 от EKF предназначен для ручного отключения и включения трёхфазных цепей переменного тока до 690 В, обеспечивает видимый разрыв цепи и защищает оборудование при коротком замыкании. Артикул UVRÉ2-V-630-P используется в распределительных щитах и шкафах низкого напряжения.

Назначение и область применения

Выключатель-разъединитель УВРЭ v2 вертикальный 185мм 630А пофазный под ППН габ.3 применяется для ручного отключения и включения трёхфазных электрических цепей. Он не автоматически реагирует на перегрузки - защиту обеспечивают внешние плавкие предохранители, которые устанавливаются отдельно. Подходит для установки в вводно-распределительные устройства, шкафы управления, трансформаторные подстанции и другие системы низкого напряжения. Отличается пофазным отключением: каждый полюс размыкается независимо, что повышает надёжность при обслуживании.

Технические характеристики

• Номинальное напряжение: 690 В
• Номинальный ток: 630 А
• Количество полюсов: 3
• Условный номинальный ток короткого замыкания: 50 кА
• Кратковременно выдерживаемый ток: 12,6 кА (до 1 сек)
• Номинальная мощность при 400 В (AC-23): 313 кВт
• Степень защиты: IP30 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Тип присоединения: болтовое соединение
• Тип рукоятки: рычажного типа
• Конструкция: компактное устройство в металлическом корпусе
• Способ монтажа: на монтажную плату
• Габарит: 3 (соответствует стандартному размеру для ППН)
• Количество нормально открытых контактов: 0

Совместимость и монтаж

Выключатель-разъединитель УВРЭ v2 вертикальный 185мм 630А пофазный под ППН габ.3 рассчитан на установку в распределительные щиты с монтажной плитой. Для работы требуется установка плавких предохранителей соответствующего типоразмера - они не входят в комплект. Монтаж выполняется с помощью болтовых зажимов на контактных шинах. Габарит 3 совпадает с размерами стандартных ППН, что позволяет легко интегрировать устройство в существующие сборки. Рукоятка расположена вертикально, удобна для ручного управления из фронтальной стороны щита.

Безопасность и стандарты

При отключённом состоянии выключатель-разъединитель УВРЭ v2 вертикальный 185мм 630А пофазный под ППН габ.3 создаёт двойной видимый разрыв каждого полюса - это требование безопасности для работ по обслуживанию. Степень защиты IP30 исключает случайный доступ к токоведущим частям, но не защищает от пыли и влаги - применение допускается только внутри закрытых щитов. Соответствует требованиям к коммутационной способности для сетей до 690 В, 50 Гц.

Преимущества

• Пофазное отключение - позволяет точно контролировать состояние каждой фазы, снижает риск аварий при частичном отказе
• Видимый разрыв - обеспечивает безопасность при проведении ремонтных работ
• Высокая коммутационная способность (50 кА) - выдерживает значительные токи КЗ
• Совместимость с ППН - упрощает модульную сборку щитов
• Простая механическая конструкция - высокая надёжность и долгий срок службы

Ограничения применения

• Не является автоматическим выключателем - не защищает от перегрузок, требует обязательной установки плавких предохранителей
• IP30 - нельзя использовать во влажных, пыльных или наружных условиях
• Только вертикальный монтаж - горизонтальная установка не предусмотрена конструкцией
• Нет вспомогательных контактов - невозможно подключить сигнализацию состояния
• Не рекомендован для частых коммутаций - предназначен для редкого отключения (не более нескольких раз в день)

Примеры использования

• Вводный рубильник в распределительном щите ТП 0,4 кВ
• Отключающее устройство перед группой двигателей на конвейере
• Разъединитель в шкафе управления насосной станцией
• Центральный выключатель в системе питания сварочного оборудования

Практические советы

• Выбирайте плавкие предохранители с номиналом не выше 630 А и классом отключения не ниже 50 кА - соответствие обязательно для сохранения защиты
• Перед монтажом проверьте посадочные отверстия на монтажной плате - габарит 3 требует точного совпадения с рамкой щита
• Избегайте частых включений/выключений - это сокращает срок службы механических элементов
• Обязательно отключайте питание перед обслуживанием - даже при открытом выключателе возможна индуктивная ЭДС
• Проверяйте затяжку болтов после первого включения - тепловые циклы могут вызвать ослабление контакта
