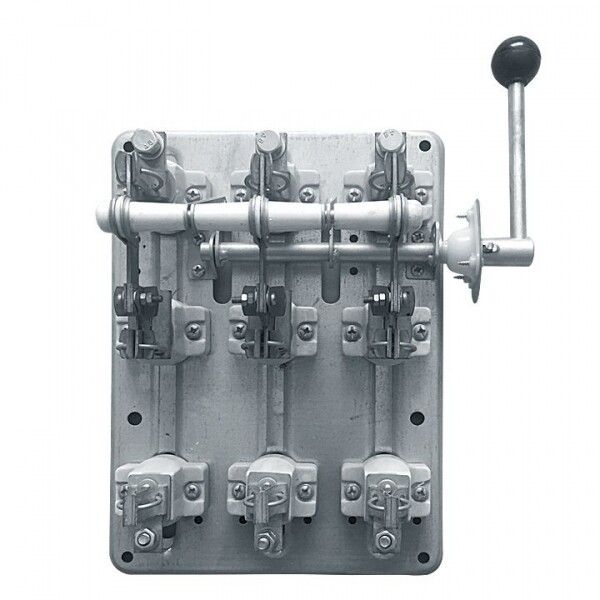

Разъединитель РПБ-6 630А правый привод без ППН EKF PROxima | rpb-630

Разъединитель РПБ-6 630А правый привод без ППН от EKF - стационарный трёхполюсный выключатель-разъединитель нагрузки с номинальным током 630 А и видимым разрывом цепи. Предназначен для безопасного отключения питания в распределительных устройствах при обслуживании и ремонте. Артикул rpb-630 соответствует серии Proxima.

Назначение и область применения

Разъединитель РПБ-6 630А используется для ручного отключения электрической цепи без нагрузки - то есть после отключения автоматического выключателя или контактора. Он не предназначен для переключения тока под нагрузкой. Применяется в щитах распределения электроэнергии на объектах с частотой сети 50 Гц: промышленные станки, конвейеры, насосные станции, системы вентиляции. Является сервисным выключателем: позволяет изолировать участок цепи для проведения работ с соблюдением требований безопасности.

Технические характеристики

• Номинальный ток: 630 А
• Номинальное рабочее напряжение: 380 В
• Количество полюсов: 3
• Условный номинальный ток короткого замыкания (Icu): 32 кА - способен выдерживать кратковременные токи КЗ до этого значения без разрушения
• Номинальная мощность (AC-23, 400 В): 315 кВт - максимальная активная мощность, которую можно отключить при условии отсутствия тока через аппарат
• Степень защиты: IP00 - нет защиты от пыли и воды; требуется установка в закрытые щитовые помещения
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 240 мм2
• Тип рукоятки: рычаг поворотный - обеспечивает четкую визуальную индикацию положения “вкл/выкл”
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −40 C до +40 C и повышенной влажности, подходит для помещений с невзрывоопасной средой
• Конструкция: стационарная, встраиваемая на монтажную плату
• Серия: Proxima
• Соответствие стандарту: ГОСТ Р 50030.3-2012

Совместимость и монтаж

Разъединитель РПБ-6 630А монтируется на металлическую монтажную плиту или DIN-рейку с подходящими креплениями. Для установки необходим доступ к задней части аппарата - провода подключаются снизу или сзади. Подключение выполняется винтовыми зажимами: затяжка должна соответствовать моменту, указанному в руководстве производителя. Диаметр жил кабеля не должен превышать 240 мм2. Монтаж возможен только в защищённом корпусе - из-за отсутствия степени защиты IP00 использование вне шкафа запрещено. Правый привод означает, что рукоятка расположена справа при взгляде спереди - важно согласовывать с другими аппаратами в щите для удобства оператора.

Безопасность и стандарты

Разъединитель РПБ-6 630А соответствует требованиям ГОСТ Р 50030.3-2012, который регламентирует безопасность выключателей-разъединителей. Конструкция обеспечивает видимый разрыв цепи - это обязательное требование для сервисного отключения. Отсутствие плавких вставок (без ППН) делает его исключительно разъединителем, а не комбинированным устройством. Его нельзя использовать для защиты от перегрузок или КЗ - эти функции должны обеспечиваться внешними автоматами или предохранителями.

Преимущества

• Видимый разрыв цепи - гарантирует визуальное подтверждение отключения, что необходимо по нормам безопасности
• Высокая коммутационная стойкость: способен выдерживать токи КЗ до 32 кА
• Надёжная контактная система с пружинным нажатием - снижает риск нагрева и окисления контактов
• Интеграция в серию Proxima - совместимость с другими компонентами EKF, унифицированные габариты и крепления
• Пригоден для использования в качестве сервисного выключателя - соответствует требованиям ПУЭ для отключения оборудования перед обслуживанием

Ограничения применения

• Не предназначен для отключения тока под нагрузкой - попытки коммутировать под нагрузкой вызывают дугу, повреждают контакты и опасны для персонала
• Степень защиты IP00 - запрещается установка в открытых, сырых, пыльных или наружных условиях
• Отсутствуют встроенные предохранители - не обеспечивает защиту от перегрузок и КЗ, требует наличия внешних средств защиты
• Только стационарная установка - не подлежит перемещению или использованию в портативных системах
• Правый привод - неудобен при установке слева от оператора, требует продуманной компоновки щита

Примеры использования

• Отключение питания двигателя насосной станции перед профилактическим осмотром
• Изолирование секции конвейера в цехе для замены привода
• Обеспечение безопасного доступа к шинам распределительного щита при плановых работах
• Функция сервисного отключения в составе комплексной системы управления технологическим оборудованием

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля (до 240 мм2) и момента затяжки винтов - недостаточно плотное соединение вызывает перегрев
• Устанавливайте разъединитель рядом с основным автоматом - так оператор сможет сначала отключить нагрузку, затем разъединить цепь
• При групповой установке нескольких аппаратов используйте одинаковое направление привода (правое/левое) для стандартизации действий персонала
• Не допускайте попадание пыли и влаги внутрь щита - даже при наличии IP00, грязь на контактах снижает надёжность
• Проверяйте состояние контактов каждые 6–12 месяцев: при появлении потемнений, следов дуги или трудного включения - произведите очистку или замену
