Разъединитель РЕ19-39-31110-630А-УХЛ3 | 113010 КЭАЗ

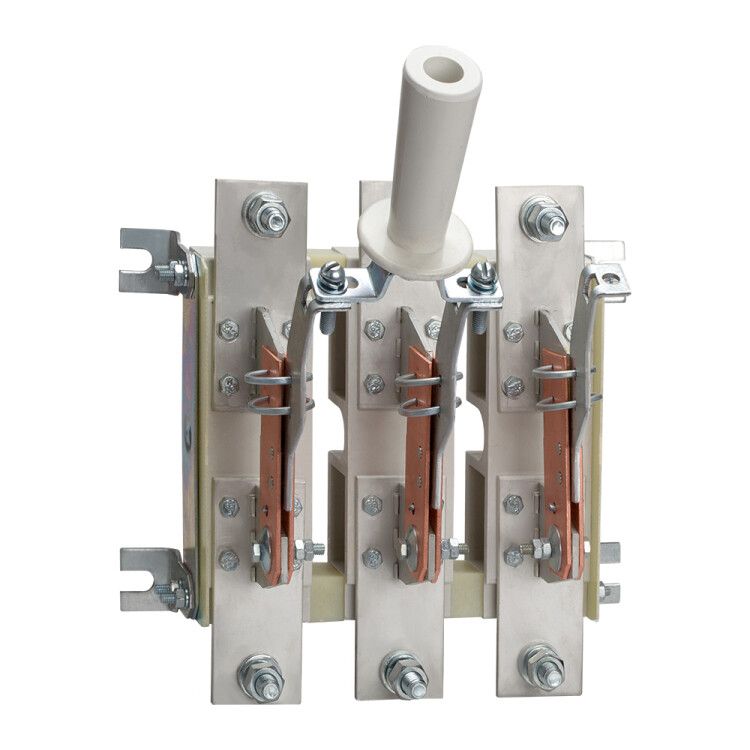

Разъединитель РЕ19-39-31110-630А-УХЛ3 от КЭАЗ - трёхполюсный выключатель-разъединитель с рычажным управлением, предназначенный для безопасного отключения электрической цепи под нагрузкой. Применяется в распределительных щитах промышленных объектов, где требуется надёжное отключение питания для обслуживания и аварийной остановки. Артикул 113010 соответствует сериям РЕ19 и используется там, где важна механическая долговечность и соответствие ГОСТ Р 50030.3.

Назначение и область применения

Разъединитель РЕ19-39-31110-630А-УХЛ3 выполняет функции коммутационного аппарата: позволяет вручную отключить питание под нагрузкой до 630 А, обеспечивая видимый разрыв цепи. Это делает его подходящим для использования в качестве:

• сервисного выключателя - для планового техобслуживания оборудования;
• устройства аварийной остановки - быстрое отключение при ЧП;
• предохранительного выключателя - перед работой с оборудованием, требующим отключения энергии;
• основного рубильника в силовых цепях переменного тока 50/60 Гц.

Изделие рассчитано на работу в распределительных щитах промышленных предприятий: на заводах, в цехах, на конвейерах, насосных станциях и других местах с высокими токовыми нагрузками.

Технические характеристики

• Количество полюсов: 3 - переключает все три фазы одновременно.
• Номинальный ток: 630 А - способен длительно проводить ток такой величины без перегрева.
• Номинальное напряжение изоляции: 1000 В - допустимо применение в сетях до 1000 В переменного тока.
• Условный ток короткого замыкания: 32 кА - способен выдерживать кратковременные сверхтоки без разрушения.
• Номинальная мощность (AC-3, 400 В): 252 кВт - подходит для управления двигателями мощностью до этого значения.
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности и запылённости.
• Механическая износостойкость: 10 000 циклов - гарантированное количество операций включения/отключения без потери герметичности или контакта.
• Тип подключения: винтовые зажимы - удобны для подключения медных кабелей сечением до 480 мм2.
• Степень защиты: IP00 - нет защиты от внешних воздействий; устройство обязательно устанавливается внутри закрытых шкафов.
• Габариты: 210×270×330 мм - компактный размер для монтажа в типовые щиты.
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира.

Совместимость и монтаж

Разъединитель РЕ19-39-31110-630А-УХЛ3 предназначен для монтажа на монтажную плату внутри распределительного щита. Подходит для фронтального монтажа - рукоятка доступна для оператора без вскрытия крышки. Для установки необходима плоская поверхность с отверстием под корпус. Монтаж осуществляется болтами через крепёжные отверстия в корпусе. Несменная рукоятка исключает риск её потери, но требует точного расположения в щите. Подключение кабелей - только винтовое, без возможности быстрого соединения. Максимальное сечение кабеля - 480 мм2, что соответствует многожильным или одножильным медным проводникам.

Безопасность и стандарты

Разъединитель РЕ19-39-31110-630А-УХЛ3 соответствует требованиям ГОСТ Р 50030.3 (эквивалент IEC 60947-3) и техническим условиям ТУ3424-063-05758109-2012. Обеспечивает видимый разрыв цепи - обязательное условие безопасности при работе на оборудовании. Отсутствие степени защиты IP00 означает, что использование вне шкафа недопустимо - контактные части находятся под напряжением даже в отключенном состоянии.

Преимущества

• Высокая механическая прочность - 10 000 циклов работы обеспечивают долгий срок службы даже при частом использовании.
• Надёжное винтовое подключение - минимизирует риск нагрева и окисления контактов при больших токах.
• Фронтальный монтаж - позволяет выполнять операции отключения без открывания щита, повышая скорость реагирования.
• Совместимость с системами автоматизации - может использоваться как ручной интерфейс для аварийного отключения в составе сложных систем управления.
• Сертифицированное исполнение УХЛ3 - гарантирует стабильную работу в суровых климатических условиях.

Ограничения применения

• Не предназначен для работы вне закрытого шкафа - степень защиты IP00 не защищает от пыли, влаги и случайного прикосновения.
• Запрещено использовать для частого включения/отключения под максимальной нагрузкой - хотя механизм выдерживает 10 тыс. циклов, рекомендовано чередовать с автоматическими выключателями для снижения износа.
• Не имеет встроенной защиты от перегрузки или короткого замыкания - применяется только в паре с автоматическим выключателем или предохранителем.
• Не подходит для мобильных или портативных установок - стационарная конструкция требует жёсткой фиксации.

Примеры использования

• Отключение питания крупного станка CNC перед заменой инструмента.
• Автоматическая остановка конвейера при срабатывании датчика аварии.
• Основной рубильник в распределительном щите цеха с несколькими двигателями по 200–250 кВт каждый.
• Ручной выключатель перед проведением профилактики трансформаторной подстанции.

Практические советы

• Перед монтажом проверьте габариты щита - корпус 210×270×330 мм требует свободного места вокруг для теплоотвода и доступа к рукоятке.
• Используйте только медные кабели сечением до 480 мм2 - более толстые невозможно правильно затянуть в винтовые зажимы.
• Обязательно используйте этот разъединитель вместе с автоматическим выключателем - он не защищает от перегрузок!
• Проверяйте плотность затяжки контактов после первых нескольких включений - при тепловом расширении возможна потеря контакта.
• Не используйте в помещениях с постоянными брызгами воды или высокой запылённостью - даже внутри шкафа необходимо соблюдать уровень защиты.
