Разъединитель РПС-6 630А правый привод без ППН EKF PROxima | rps-630

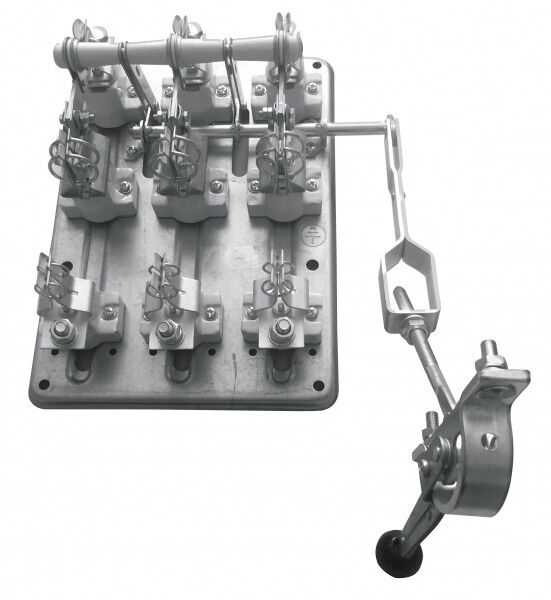

Разъединитель РПС-6 630А правый привод без ППН от EKF (артикул rps-630) - трёхполюсный выключатель-разъединитель нагрузки для ручного отключения силовой цепи в распределительных устройствах. Устройство предназначено для безопасного обслуживания оборудования, когда требуется визуально подтверждённый разрыв цепи, но не требуются функции автоматического отключения.

Назначение и область применения

Разъединитель РПС-6 630А используется для ручного отключения электрической цепи под нагрузкой, когда необходимо обеспечить визуальный разрыв контактов перед проведением работ. Он не предназначен для частых включений/выключений, но надёжно работает при однократном или редком переключении. Применяется в щитах распределения электроэнергии на объектах с переменным током 50 Гц - например, на производствах, в промышленных станциях, насосных пунктах, системах вентиляции.

Технические характеристики

• Номинальный ток: 630 А - способен длительно проводить ток до этой величины без перегрева.
• Номинальное напряжение: 380 В - рассчитан на работу в сетях с линейным напряжением до 380 В переменного тока.
• Количество полюсов: 3 - управление всеми фазами одновременно.
• Условный номинальный ток короткого замыкания: 32 кА - способен выдерживать кратковременные токи КЗ до этого значения без разрушения.
• Номинальная мощность при AC-23, 400 В: 315 кВт - максимальная активная мощность, которую можно отключать под нагрузкой.
• Степень защиты IP00 - нет защиты от пыли и воды; устройство устанавливается внутри закрытых щитов.
• Максимальное сечение кабеля: 240 мм2 - позволяет подключать крупные медные или алюминиевые жилы.
• Тип подключения: винтовые зажимы - надёжное механическое соединение, требует периодической проверки затяжки.
• Тип рукоятки: рычаг поворотный - удобный для ручного управления, фиксируется в положениях “ВКЛ” и “ВЫКЛ”.
• Способ монтажа: монтажная плата - крепится болтами к металлической платформе или DIN-рейке через адаптер (не встроен).
• Климатическое исполнение: УХЛ3 - допускает эксплуатацию в помещениях с температурой от −40C до +40C и повышенной влажностью.
• Серия: Proxima - продукт из линейки EKF с высокой степенью стандартизации комплектующих.
• Соответствие стандарту: ГОСТ Р 50030.3-2012 - соответствует требованиям к выключателям-разъединителям нагрузки.

Совместимость и монтаж

Разъединитель РПС-6 630А монтируется на монтажную плиту или специальную раму, совместимую с габаритами корпуса. Для установки необходим доступ к задней части устройства - клеммы находятся снизу и сзади. Подключение выполняется винтовыми зажимами: каждая фаза подключается отдельно. Монтаж возможен только в защищённых щитах, так как степень защиты IP00 исключает использование на открытом воздухе или во влажных средах. Рекомендуется использовать крепёж M8–M10, согласно размерам отверстий на корпусе. Устройство не требует внешнего питания - полностью механическое.

Безопасность и стандарты

Разъединитель РПС-6 630А соответствует ГОСТ Р 50030.3-2012, что гарантирует соответствие требованиям безопасности при работе с силовыми цепями. Конструкция обеспечивает визуальный разрыв контактов - при переводе рычага в положение “ВЫКЛ” все три ножа явно отходят от контактов, что позволяет гарантировать отсутствие напряжения на оборудовании. Устройство пригодно в качестве сервисного выключателя - то есть может использоваться для изоляции участка сети перед техобслуживанием. Отсутствие плавких вставок (без ППН) делает его неавтоматическим - срабатывает только вручную.

Преимущества

• Высокая коммутационная способность - способен отключать токи до 630 А и выдерживать КЗ до 32 кА.
• Надёжная контактная система - ножевой тип с пружинным нажатием снижает риск нагрева и окисления.
• Простота эксплуатации - один рычаг управляет всеми тремя полюсами, легко визуально определить состояние.
• Совместимость с сериями Proxima - возможность унифицировать монтаж и запчасти в рамках одной системы.
• Долговечность - конструкция без сложной электроники, минимальное количество движущихся деталей.

Ограничения применения

• Не подходит для частых включений - не является автоматическим выключателем и не рассчитан на многократные операции.
• IP00 - нельзя устанавливать вне щита, в сырых, пыльных или открытых местах.
• Отсутствуют встроенные предохранители - не обеспечивает защиту от перегрузок и КЗ, нуждается в сочетании с автоматами или предохранителями в цепи.
• Требуется ручное управление - невозможно удалённое или автоматическое отключение.
• Не поддерживает дистанционное управление или сигнализацию состояния - нет вспомогательных контактов (НО/НЗ).

Примеры использования

• Отключение питания двигателя насосной станции перед ремонтом.
• Изолирование секции конвейера для планового техобслуживания.
• Разъединение входного кабеля в распределительном щите при замене счетчиков или автоматов.
• Обеспечение безопасного доступа к шинам в промышленных щитах с напряжением 380 В.

Практические советы

• Перед монтажом проверьте, чтобы сечение кабеля не превышало 240 мм2 - иначе не получится плотно затянуть зажимы.
• После установки обязательно проверьте затяжку всех винтов - особенно после первых нескольких включений, так как металл может немного осесть.
• Используйте этот разъединитель только в паре с автоматическим выключателем или предохранителем - он не защищает от перегрузок.
• При выборе аналогичных моделей обращайте внимание на направление привода: “правый привод” означает, что рычаг поворачивается вправо при включении - важно для компактной компоновки в щите.
• Не используйте в условиях постоянной вибрации - возможно ослабление контактов. При необходимости применяйте виброизоляцию.
