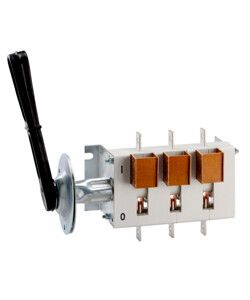

Электротехник ET010237 Выключатель-разъединитель ВР32-39 В 31250-32 УХЛ3 630А съемная боковая смещенная рукоятка 3п на одно направление с дугогасительными камерами IP32

Выключатель-разъединитель ВР32-39 В 31250-32 УХЛ3 630А от компании Электротехник предназначен для безопасного отключения и коммутации мощных электрических цепей в системах распределения энергии. Его конструкция с дугогасительными камерами и съемной смещенной рукояткой обеспечивает надежную работу в условиях промышленного оборудования.

Назначение и область применения

Выключатель-разъединитель ВР32-39 В 31250-32 УХЛ3 630А используется для ручного отключения и включения электрических цепей с нагрузкой. Он применяется в качестве основного средства защиты и изоляции в щитах распределения электроэнергии. Подходит для установки на производствах, где требуется частое отключение цепей - например, на станках, насосных станциях, конвейерах и других объектах с высокими токами.

Технические характеристики

• Номинальный ток: 630 А
• Число полюсов: 3
• Максимальное рабочее напряжение: 660 В переменного тока, 440 В постоянного тока
• Степень защиты: IP32 - защита от предметов больше 2,5 мм и капель воды, падающих вертикально
• Исполнение: УХЛ3 - для работы в умеренном климате с повышенной влажностью и температурой от −40C до +40C
• Тип привода: съемная боковая смещенная рукоятка
• Наличие дугогасительных камер: да - обеспечивают гашение дуги при отключении под нагрузкой
• Контактная система: ножевого типа с двойным видимым разрывом цепи
• Токоведущие части: изготовлены из медного сплава марки М1

Совместимость и монтаж

Установка выключателя-разъединителя ВР32-39 В 31250-32 УХЛ3 630А выполняется на DIN-рейку или жесткую поверхность с помощью крепежных отверстий, предусмотренных в корпусе. Кабельные подводы осуществляются сверху или снизу - в зависимости от исполнения. Благодаря съемной рукоятке, доступ к механизму упрощается при обслуживании. Перед монтажом проверьте соответствие сечения кабелей допустимому току 630 А. Для соединения используйте болты с моментом затяжки, соответствующим требованиям производителя.

Безопасность и стандарты

Выключатель-разъединитель ВР32-39 В 31250-32 УХЛ3 630А соответствует требованиям ГОСТ Р 50030.3 и ГОСТ 12433. Конструкция обеспечивает визуальный контроль положения контактов - при отключенном состоянии между ножами есть явный воздушный зазор, что гарантирует безопасность при проведении ремонтных работ. Дугогасительные камеры предотвращают возгорание и повреждение внутренних компонентов при отключении под нагрузкой.

Преимущества

• Двойной видимый разрыв цепи - позволяет точно определить состояние выключателя без дополнительных приборов
• Съемная рукоятка снижает риск случайного включения во время ремонта
• Медь марки М1 в токоведущих частях обеспечивает минимальные потери и долгий срок службы
• Пластиковые детали не поддерживают горение - повышена пожаробезопасность
• Дугогасительные камеры позволяют отключать цепь даже под значительной нагрузкой, без необходимости предварительного отключения автоматов

Ограничения применения

• Не предназначен для частых операций включения/отключения под максимальной нагрузкой - рекомендовано использовать совместно с автоматическими выключателями для защиты от перегрузок и КЗ
• Защита IP32 не обеспечивает герметичность - не устанавливайте в местах с прямым попаданием воды, струйного орошения или в сырых помещениях без дополнительной защиты
• Не рассчитан на управление дистанционно - исключительно ручное управление
• Не имеет функции автоматического отключения при аварии - требует внешнего аппарата защиты

Примеры использования

• Главный выключатель в распределительном щите промышленного цеха
• Отключающее устройство перед частотным преобразователем на конвейере
• Разъединитель для обслуживания группы двигателей насосной станции
• Точка отключения питания для проведения планового техобслуживания оборудования

Практические советы

• Перед первым включением проверьте свободное движение рукоятки - она должна возвращаться в фиксированное положение без заеданий
• При замене рукоятки обязательно используйте оригинальные запчасти - нестандартные элементы могут нарушить механизм блокировки
• Обязательно отключайте питание перед снятием рукоятки - даже при отключенном положении возможна опасность при наличии остаточных зарядов
• Проверяйте плотность контактов каждые 6–12 месяцев - особенно при работе с токами выше 80% от номинала
• Для помещений с высокой влажностью дополнительно устанавливайте кожух или термостойкий бокс - IP32 недостаточно для длительной эксплуатации в таких условиях
