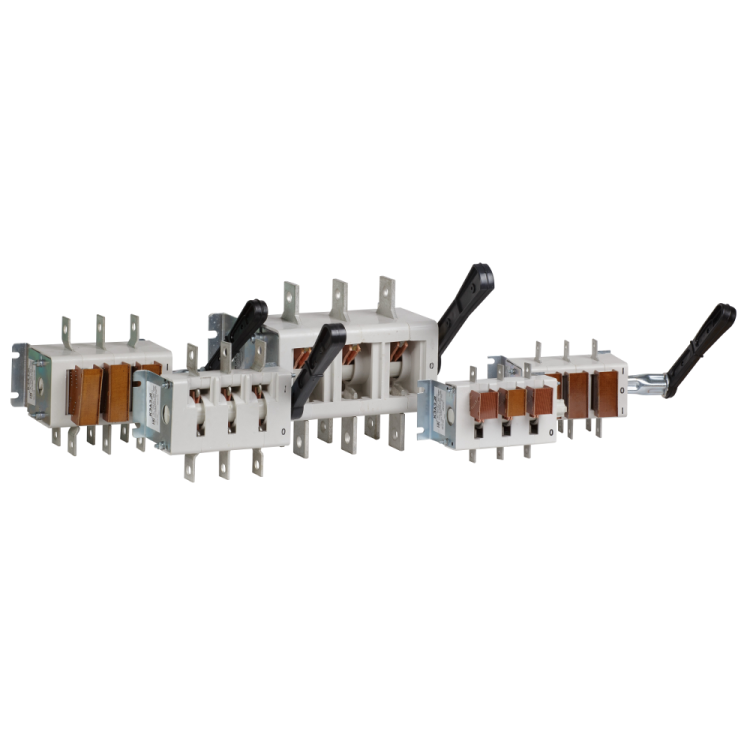

Рубильник ВР32-39 В31251 630А УХЛ3 КЭАЗ 103365

Выключатель-разъединитель ВР32-39-В31251-630А-УХЛ3 от КЭАЗ - трёхполюсное устройство для безопасного отключения и изоляции цепей до 630 А в распределительных щитах. Применяется в промышленных системах с переменным и постоянным током, где требуется надёжная коммутация и возможность ручного обслуживания.

Назначение и область применения

Выключатель-разъединитель ВР32-39-В31251-630А-УХЛ3 выполняет три функции одновременно: отключение нагрузки, создание видимого разрыва цепи и обеспечение безопасности при техобслуживании. Подходит для использования в качестве сервисного, аварийного и предохранительного выключателя. Устройство применяется в силовых цепях промышленного оборудования - станках, конвейерах, насосных станциях, системах автоматизации, где нужна ручная изоляция участка сети перед работой.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 630 А
• Номинальное напряжение изоляции: 660 В
• Условный ток короткого замыкания: 32 кА
• Номинальная мощность (AC-3): 252 кВт
• Частота: 50/60 Гц
• Род тока: Переменный / Постоянный
• Наличие дугогасительной камеры: Да - обеспечивает гашение дуги при отключении под нагрузкой
• Максимальное сечение кабеля: 480 мм2
• Степень защиты: IP00 - без защиты от внешних воздействий, требует установки в закрытый корпус
• Климатическое исполнение: УХЛ3 - рассчитан на работу в условиях умеренного и холодного климата, с возможностью эксплуатации в помещениях с повышенной влажностью
• Конструкция: Стационарная - не предназначено для перемещения после монтажа
• Способ монтажа: Монтажная плата - крепится через отверстия на плате или стенке шита
• Габаритные размеры: 110,5 × 220 × 252,5 мм
• Количество нормально замкнутых (НЗ) контактов: 1
• Тип рукоятки: Рычажный - удобен для ручного управления, съемный
• Цвет управляющего элемента: Черный
• Направление действия: Однонаправленное - переключается только в одном направлении

Совместимость и монтаж

Выключатель-разъединитель ВР32-39-В31251-630А-УХЛ3 предназначен для фронтального монтажа в распределительном щите. Крепление осуществляется через монтажную плиту - необходимо просверлить отверстия под болты согласно габаритам. Для подключения используются винтовые зажимы, совместимые с кабелями до 480 мм2. Съемная рукоятка позволяет легко проводить обслуживание без демонтажа всего аппарата. Убедитесь, что в щите достаточно места для свободного хода рычага (минимум 250 мм в сторону открытия).

Безопасность и стандарты

Выключатель-разъединитель ВР32-39-В31251-630А-УХЛ3 соответствует требованиям ГОСТ Р 50030.3 и ТУ3424-036-05758109-2006. Обладает высокой механической прочностью и способен выдерживать токи короткого замыкания до 32 кА. Благодаря наличию дугогасительной камеры, устройство безопасно отключает нагрузку даже при значительных токах. Однако, из-за степени защиты IP00, использование вне защищённого корпуса запрещено - риск поражения током и повреждения контактов при попадании пыли или влаги.

Преимущества

• Интегрированная дугогасительная камера снижает риск возгорания при отключении под нагрузкой
• Съемная рукоятка упрощает обслуживание и исключает случайное включение при ремонте
• Высокая коммутационная способность (32 кА) делает устройство надёжным в сетях с большими пусковыми токами
• Поддержка постоянного тока расширяет возможности применения - можно использовать в системах с выпрямителями
• Соответствие ГОСТ и ТУ гарантирует соответствие промышленным нормам безопасности

Ограничения применения

• Не допускается установка в открытых или сырых местах - степень защиты IP00 не защищает от пыли, воды и посторонних предметов
• Не подходит для частого включения/выключения - предназначен для редких операций отключения (не более 1–2 раз в день)
• Ограниченная работа с малыми токами: эффективен только при нагрузке выше 10% от номинала (63 А)
• Одностороннее действие рукоятки исключает возможность реверса - нельзя применять там, где требуется двунаправленное управление
• Требуется наличие свободного доступа к рычагу - не устанавливать в плотно забитых шкафах

Примеры использования

• Отключение питания станка перед плановым техобслуживанием
• Автоматическая система аварийной остановки на конвейере
• Разъединение секции преобразователя частоты для проверки
• Центральный выключатель в распределительном щите цеха для быстрого отключения всей линии
• Защита от перегрузки в системах с постоянным током (например, сварочные аппараты)

Практические советы

• При монтаже используйте только кабели сечением до 480 мм2 - большие жилы не войдут в зажимы
• Обязательно проверьте посадочное место в щите: габариты 110,5×220×252,5 мм должны точно соответствовать проёму
• После установки протестируйте рычаг - он должен двигаться свободно без усилия и иметь чёткий фиксированный положения “Вкл” и “Выкл”
• Не затягивайте винтовые зажимы слишком сильно - это повредит медные жилы и вызовет нагрев
• Регулярно осматривайте контакты на окисление - особенно важно при работе в условиях повышенной влажности (УХЛ3)
• Снимайте рукоятку при длительном простоеботе - это предотвращает случайное включение и служит визуальным сигналом “работа запрещена”
