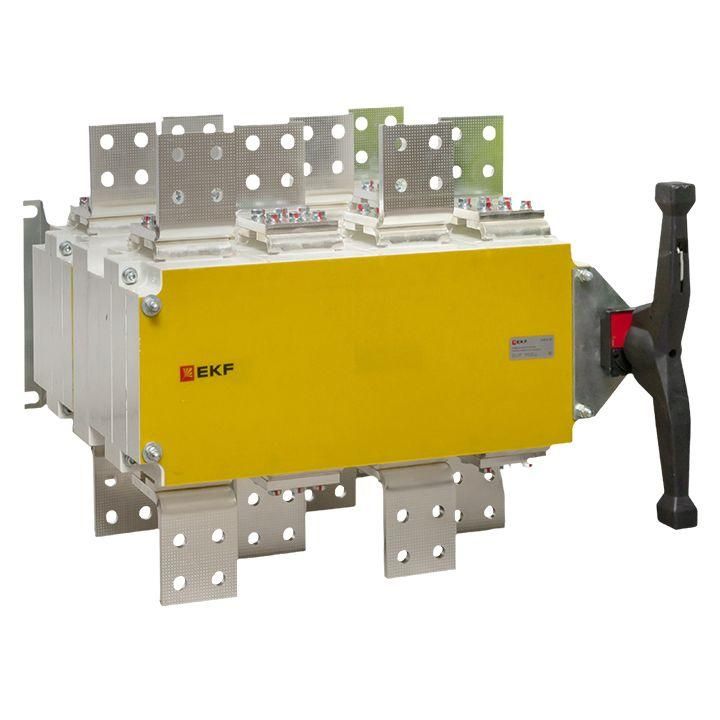

Рубильник-переключатель 2500A 4P c рукояткой управления для прямой установки PowerSwitch EKF - pscs-2500-4

Рубильник-переключатель 4P 2500A 690В 105кА с рукояткой управления для прямой/поворотной установки от EKF предназначен для ручного отключения и включения нагрузки в трёхфазных сетях с высоким током. Артикул PSCS-2500-4 используется там, где требуется надёжное механическое разъединение цепи без автоматического срабатывания.

Назначение и область применения

Этот рубильник применяется в системах распределения электроэнергии для редких ручных операций: отключения оборудования перед обслуживанием, переключения между источниками питания, изоляции участков сети. Подходит для промышленных объектов - цехов, подстанций, насосных станций, конвейерных линий. Не предназначен для частого включения/отключения или защиты от КЗ - для этого нужны автоматические выключатели.

Технические характеристики

• Номинальное напряжение: 690 В - работает в сетях до этой величины, включая системы 400 В и 660 В;
• Номинальный ток: 2500 А - способен коммутировать постоянную нагрузку до этого значения;
• Четыре полюса - управление всеми тремя фазами и нулём одновременно;
• Условный ток короткого замыкания: 105 кА - выдерживает кратковременный импульс КЗ такой силы без разрушения;
• Кратковременно выдерживаемый ток: 50 кА - гарантирует сохранность конструкции при прохождении тока КЗ до 50 кА в течение времени срабатывания защиты;
• Тип рукоятки: поворотный рычаг - позволяет выполнять операции в двух положениях: прямом и поворотном монтаже;
• Блокировка рукоятки - предотвращает случайное включение при работе на оборудовании;
• Способ монтажа: монтажная плата - крепится болтами к жёсткой поверхности, не требует DIN-рейки;
• Тип присоединения: болтовое - провода подводятся через клеммы с зажимами под болты M10–M12;
• Степень защиты IP00 - нет защиты от пыли и воды; устройство устанавливается внутри щита или защищённой камеры;
• Нет нормальных размыкающих контактов - не имеет вспомогательных контактов для сигнализации или управления.

Совместимость и монтаж

Рубильник-переключатель 4P 2500A 690В 105кА с рукояткой управления для прямой/поворотной установки монтируется на металлическую или композитную плату с отверстиями под крепёж. Диаметр отверстий должен соответствовать размерам корпуса - проверьте чертёж перед сверлением. Болтовые соединения требуют точного момента затяжки: переусердствовать нельзя - можно повредить контактные площадки. Учитывайте свободное пространство вокруг аппарата: для безопасного доступа к рукоятке минимум 300 мм спереди. Поскольку степень защиты IP00, все соединения должны находиться внутри закрытого шкафа.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и тепловой стойкости, заявленным производителем. Конструкция выполнена из стеклофибробетона - материал не горит, не распространяет пламя и устойчив к химическим воздействиям. Двойное размыкание каждого полюса снижает риск дугового замыкания. Блокировка рукоятки позволяет использовать устройство в соответствии с правилами безопасности (например, LOTO - Lock Out Tag Out). Однако отсутствие степени защиты IP выше 00 требует соблюдения условий размещения - не допускается установка в сырых, пыльных или открытых помещениях.

Преимущества

• Высокая коммутационная способность - 105 кА позволяет работать даже в мощных промышленных сетях;
• Мгновенное размыкание контактов (13,8 м/с) - исключает длительную дугу при отключении, продлевает срок службы;
• Медные контакты с серебряным покрытием - обеспечивают низкое переходное сопротивление и долговечность;
• Фиксация рукоятки - снижает вероятность человеческой ошибки при техобслуживании;
• Двойное размыкание на полюс - увеличивает надёжность изоляции между входом и выходом;
• Габариты и форма позволяют установить устройство как в прямом, так и в поворотном положении - удобно при ограниченном пространстве.

Ограничения применения

• Не подходит для частого включения/отключения - механизм рассчитан на 1–2 операции в день;
• IP00 - запрещено использование вне герметичных шкафов, в условиях влаги, пыли, агрессивной среды;
• Нет вспомогательных контактов - невозможно подключить сигналы удалённого контроля состояния;
• Требуется внешняя защита от КЗ - сам рубильник не отключает аварийный ток, он лишь создаёт видимый разрыв;
• Не предназначен для работы с постоянным током - только переменный ток 50 Гц.

Примеры использования

• Главный рубильник в распределительном щите цеха с мощными станками (ток 2000–2500 А);
• Переключатель между основным и резервным питанием на насосной станции;
• Разъединитель перед частотным преобразователем для проведения техобслуживания;
• Отключающее устройство в системе электроснабжения производства с высоким уровнем токов КЗ.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и класса болтов - для 2500 А обычно используют кабель 3×(240–300) мм2 + N;
• Обязательно используйте изолирующие колпачки на болтах после затяжки - предотвратите случайное касание;
• При установке в поворотном положении убедитесь, что рукоятка не задевает другие элементы щита;
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при высоких нагрузках;
• Не используйте этот рубильник вместо автоматического выключателя - он не защищает от перегрузки или КЗ, только разъединяет цепь.
