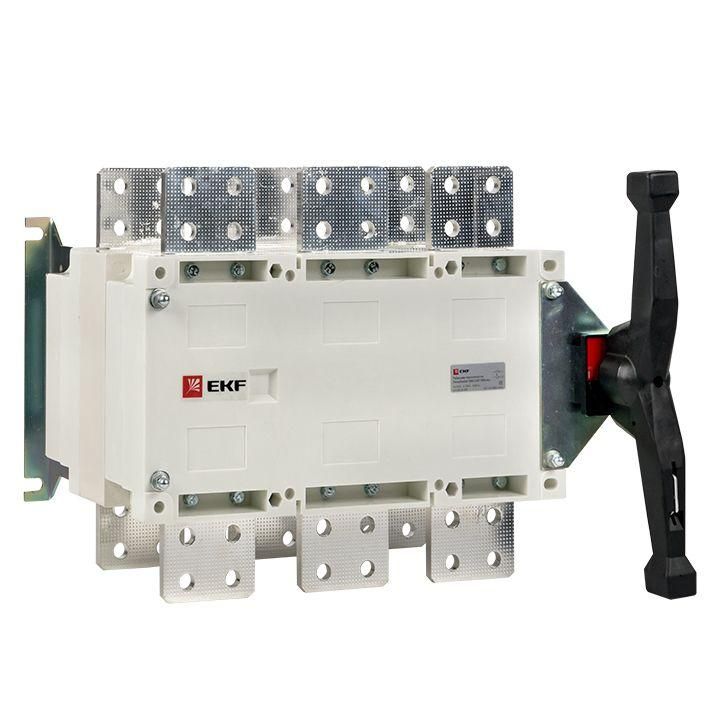

Рубильник-переключатель 1600A 3P c рукояткой управления для прямой установки PowerSwitch EKF PROxima - pscs-1600-3

Рубильник-переключатель PowerSwitch PROxima с артикулом pscs-1600-3 - это надёжное механическое устройство для ручного отключения и переключения трёхфазных нагрузок до 1600 А в распределительных щитах. Он предназначен для нечастых операций включения и отключения, где важна безопасность, жёсткая фиксация положения и быстрое размыкание цепи.

Назначение и область применения

PowerSwitch PROxima используется для ручного отключения электрооборудования в трёхфазных сетях переменного тока 50 Гц с напряжением до 660 В. Подходит для систем распределения энергии, где требуется безопасное отключение нагрузки без автоматического срабатывания - например, перед обслуживанием станков, насосов, нагревательных установок или конвейеров. Устройство можно использовать как устройство аварийной остановки благодаря наличию блокировки рукоятки.

Технические характеристики

• Номинальный ток: 1600 А - способен длительно проводить ток такой величины без перегрева.
• Номинальное напряжение: 660 В - работает в высоковольтных сетях, включая промышленные системы 400–660 В.
• Количество полюсов: 3 - управление всеми фазами одновременно.
• Условный номинальный ток короткого замыкания (Icu): 70 кА - способен выдерживать кратковременные сверхтоки при КЗ без разрушения.
• Кратковременно выдерживаемый ток: 50 кА - гарантирует сохранность конструкции при воздействии тока короткого замыкания продолжительностью до 1 секунды.
• Номинальная мощность (AC-23, 400 В): 560 кВт - максимальная активная мощность, которую можно коммутировать при напряжении 400 В.
• Тип рукоятки: рычажного типа - удобное и интуитивное управление одним движением.
• Способ монтажа: монтажная плата - устанавливается на металлическую платформу внутри шкафа или щита.
• Степень защиты: IP00 - нет защиты от внешних воздействий; требует установки в закрытые корпуса или щиты.
• Тип присоединения: болтовое - провода крепятся через болты на клеммах.
• Реверсивное исполнение: да - позволяет менять направление питания (например, для переключения между источниками).
• С блокировкой: да - рукоятка фиксируется в положении «Выкл» для предотвращения случайного включения.
• Конструкция: комплектное устройство в корпусе - всё собрано и готово к установке.
• Цвет элементов управления: черный - контрастный, легко заметен в условиях освещённости.

Совместимость и монтаж

PowerSwitch PROxima pscs-1600-3 устанавливается на монтажную плиту внутри распределительного щита. Для правильной сборки необходимо соблюдать требования по свободному пространству вокруг аппарата - он не имеет степени защиты, поэтому не допускается установка в открытых местах. Болтовое соединение требует использования подходящих по размеру и материалу кабельных наконечников. Диаметр отверстий под болты соответствует стандартным значениям для оборудования класса 1600 А. Убедитесь, что монтажная плита выполнена из немагнитного материала и имеет достаточную жёсткость для предотвращения деформации при затяжке клемм.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для ручных коммутационных аппаратов. Корпус выполнен из стекловолоконной полиэфирной смолы - материал устойчив к возгоранию, химическим воздействиям и механическим повреждениям. Двойное размыкание на каждом полюсе снижает риск дугового замыкания. Серебряные контакты обеспечивают минимальное переходное сопротивление и долгий срок службы даже при частых операциях. Блокировка рукоятки соответствует принципам LOTO (Lock Out Tag Out) и рекомендована для работ по техобслуживанию.

Преимущества

• Мгновенное размыкание контактов (скорость 13,8 м/с) - минимизирует время действия дуги, увеличивает срок службы.
• Двойная контактная поверхность на каждом полюсе - повышает надёжность разъединения и снижает вероятность залипания.
• Фиксация рукоятки в положении «Выкл» - исключает случайное включение при работе на оборудовании.
• Высокая термостойкость и ударопрочность корпуса - подходит для агрессивных сред и тяжёлых условий эксплуатации.
• Реверсивное исполнение - позволяет использовать устройство как переключатель между двумя источниками питания.

Ограничения применения

• Не предназначен для частых операций включения/отключения - применяется только для нечастых коммутаций (не более нескольких раз в день).
• Степень защиты IP00 - нельзя устанавливать вне герметичных шкафов; запрещено использование в помещениях с повышенной влажностью, пылью или агрессивными газами без дополнительной защиты.
• Не является автоматическим выключателем - не обеспечивает защиту от перегрузки или КЗ; обязательно требуется совмещение с предохранителями или автоматическими выключателями.
• Не подходит для установки в мобильные или портативные устройства - требует жёсткой фиксации на монтажной плате.

Примеры использования

• Главный рубильник в распределительном щите промышленного участка с двигателями 400 В.
• Переключатель между основным и резервным питанием на насосной станции.
• Автоматическая система аварийного отключения на линии конвейера - после срабатывания кнопки аварийной остановки рубильник остаётся заблокированным до ручного сброса.
• Обслуживание тепловых установок - перед проведением ремонта оборудование полностью отключается и фиксируется в выключенном состоянии.

Практические советы

• При монтаже используйте кабельные наконечники сечением, соответствующим 1600 А - обычно это 95–150 мм2. Перед затяжкой проверьте плотность прилегания.
• Избегайте установки рядом с источниками тепла - температура окружающей среды выше +40 C может снизить реальную рабочую нагрузку.
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при наличии вибраций или частых отключений.
• Для работы в условиях повышенной влажности или пыли - устанавливайте рубильник в щит с степенью защиты IP54 или выше.
• Помните: этот рубильник - не замена автомату. Его задача - ручное отключение, а не защита. Комбинируйте его с автоматическими выключателями и предохранителями.
