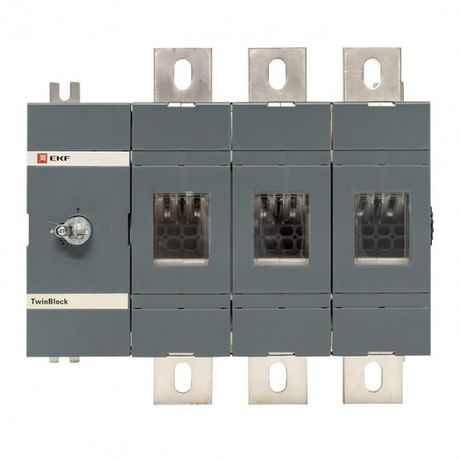

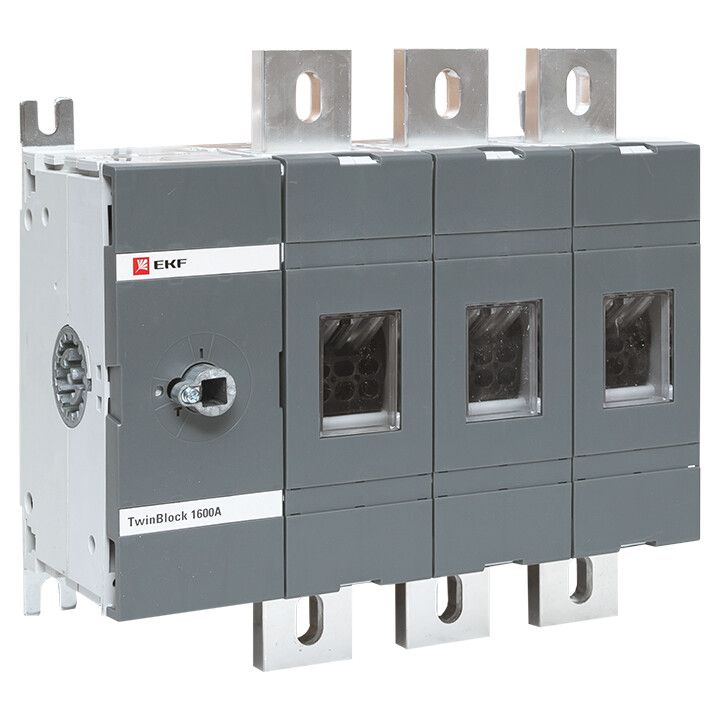

Рубильник 1600A 3P без рукоятки управления TwinBlock EKF PROxima | tb-s-1600-3p

Рубильник 1600 ампер 3 полюса без рукоятки управления TwinBlock - это выключатель-разъединитель нагрузки для коммутации силовых цепей в распределительных щитах. Продукт серии TwinBlock от EKF предназначен для постоянной установки в электроустановках с высокими токовыми нагрузками, где требуется надежное механическое отключение цепи без автоматического отключения.

Назначение и область применения

Рубильник 1600 ампер 3 полюса без рукоятки управления TwinBlock используется исключительно как разъединитель - он не рассчитан на частые операции включения/отключения под нагрузкой. Его основная задача - обеспечить безопасную изоляцию участка сети при обслуживании, ремонте или аварийном отключении. Подходит для установки в распределительных щитах промышленных объектов: заводские линии, насосные станции, системы вентиляции, преобразователи частоты, большие нагревательные установки.

Технические характеристики

• Номинальный ток: 1600 А - способен длительно проводить ток такой величины без перегрева;
• Номинальное напряжение: 400 В переменного тока - работает в сетях с напряжением до 400 В, частотой 50–60 Гц;
• Условный ток короткого замыкания: 50 кА - выдерживает кратковременный импульс КЗ до 50 кА без повреждений;
• Кратковременно выдерживаемый ток: 50 кА - совпадает с условным током КЗ, указывает на термическую и электродинамическую устойчивость;
• Номинальная мощность при 400 В: 797 кВт - максимальная активная мощность, которую можно безопасно отключать;
• Количество полюсов: 3 - управление всеми тремя фазами одновременно;
• Степень защиты: IP00 - нет защиты от пыли и воды; требует установки внутри закрытых корпусов;
• Тип подключения: винтовое - зажимы для медных шин или кабелей сечением до 2×240 мм2 (по нормам ГОСТ);
• Способ монтажа: монтажная плата - крепится болтами к металлической платформе или DIN-рейке с соответствующим креплением;
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с температурой от −25C до +40C и повышенной влажностью;
• Серия: TwinBlock - унифицированная серия от EKF, совместимая с другими компонентами этой линейки;
• Нормативный документ: ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008) - соответствие международному стандарту на выключатели-разъединители.

Совместимость и монтаж

Рубильник 1600 ампер 3 полюса без рукоятки управления TwinBlock не имеет рукоятки - управление осуществляется через внешние механизмы: рычаги, приводы или специальные изолирующие штанги. Для монтажа необходима прочная монтажная плата из стали или алюминия с отверстиями под крепеж. Обязательно соблюдайте посадочные габариты: устройство проектировалось для установки в щиты с минимальным свободным пространством вокруг. Напряжение питания не выше 400 В - нельзя использовать в сетях 690 В, даже если другие модели серии поддерживают такую отметку. Отсутствие вспомогательных контактов означает невозможность подключения сигнализации или блокировок - если нужны такие функции, выбирайте другую модель.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3-2012 и МЭК 60947.3-2008, что гарантирует его безопасность при работе в условиях промышленных электросетей. Однако степень защиты IP00 делает его опасным для открытой установки - запрещено монтировать вне защищённых щитов. Только при наличии корпуса с интерблокировкой и предупредительными знаками возможно обеспечение безопасности персонала. Работа с рубильником возможна только после отключения всех питаний и проверки отсутствия напряжения.

Преимущества

• Высокая коммутационная стойкость - способен выдерживать 50 кА КЗ без выхода из строя;
• Надёжные винтовые зажимы - обеспечивают плотный контакт даже при значительных токах;
• Совместимость с серией TwinBlock - позволяет легко заменить или дополнить систему другими модулями;
• Простая конструкция - минимум деталей снижает вероятность отказа и упрощает диагностику;
• Произведён в соответствии с европейскими стандартами - качество сборки и материалы соответствуют мировому уровню.

Ограничения применения

• Не предназначен для частого включения/отключения под нагрузкой - только для редкого отключения при плановом обслуживании;
• Отсутствует рукоятка - требует внешнего привода или ручного воздействия через изолирующий инструмент;
• IP00 - нельзя использовать во влажных, пыльных или открытым средах - обязательно помещение с классом защиты не ниже IP54;
• Нельзя применять в сетях свыше 400 В - даже если другие модели серии работают при 690 В, эта конкретная модель ограничена 400 В;
• Нет вспомогательных контактов - невозможно подключить сигналы состояния, блокировки или дистанционное управление.

Примеры использования

• Главная секция распределительного щита на заводе - отключает всю линию перед техобслуживанием;
• Входной разъединитель перед частотным преобразователем - обеспечивает изоляцию при ремонте;
• Щитовая группа для крупного теплового оборудования - отключает три фазы при аварийной ситуации;
• Централизованное отключение группы насосов в водоканале - применяется как главный выключатель с ручным управлением.

Практические советы

• Перед монтажом проверьте сечение кабеля - для 1600 А рекомендуются медные жилы не менее 2×240 мм2;
• Обеспечьте доступ к устройству - даже без рукоятки, его необходимо видеть и иметь возможность безопасно задействовать;
• Используйте только изолирующие средства при ручном отключении - никогда не прикасайтесь голыми руками;
• При замене старого рубильника - сравнивайте габариты и положение крепёжных отверстий, чтобы не менять весь щит;
• Если нужна сигнализация состояния - используйте внешний контактор или реле, поскольку этот рубильник не имеет встроенных вспомогательных контактов.
