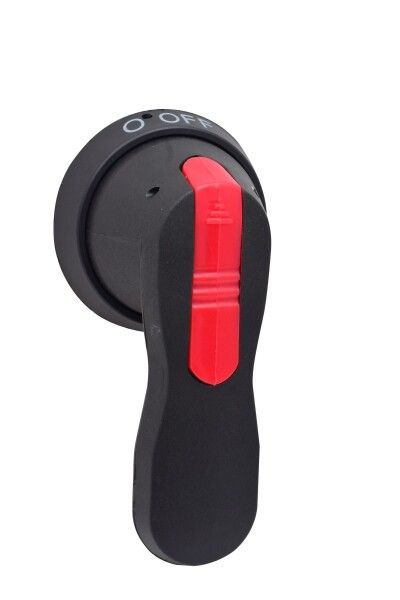

Рукоятка для управления через дверь рубильниками TwinBlock 1000-1250А PROxima EKF tb-1000-1250-dh

Рукоятка для управления через дверь рубильниками TwinBlock 1000-1600А от EKF позволяет управлять выключателем-разъединителем из безопасного удалённого места - например, за закрытой дверью щита. Артикул tb-1000-1250-dh совместим с рубильниками серии TwinBlock мощностью 1000–1600 А и оснащена механическим замком для фиксации положения.

Назначение и область применения

Рукоятка для управления через дверь рубильниками TwinBlock 1000-1600А используется там, где требуется безопасное и удобное управление высокотоковыми выключателями-разъединителями без доступа к самому оборудованию. Подходит для установки в силовые шкафы, распределительные пункты, промышленные щиты. Применяется в системах, где важна защита персонала от контакта с токоведущими частями - например, на производствах, в энергообъектах, на транспорте.

Технические характеристики

• Тип: ручка выносного управления
• Совместимость: выключатели-разъединители TwinBlock 1000–1600 А
• Наличие замка: да, механический фиксатор в положении «вкл/выкл»
• Степень защиты: IP20 - защита от прикосновений пальцами, но не от пыли и воды
• Цвет: черный
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, допустима повышенная влажность
• Гарантийный срок: 84 месяца (7 лет)
• Нормативный документ: ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008)

Совместимость и монтаж

Рукоятка для управления через дверь рубильниками TwinBlock 1000-1600А устанавливается исключительно на модели TwinBlock без предустановленной рукоятки - то есть на те, что требуют её приобретения отдельно. Монтаж выполняется непосредственно на корпус аппарата через специальный крепёжный узел. Не подходит для реверсивных (перекидных) рубильников, если они не поддерживают выносную рукоятку. Перед установкой проверьте наличие соответствующего посадочного места на лицевой панели рубильника. Кабельная часть рукоятки проходит через стенку шкафа - важно обеспечить герметичность отверстия при необходимости.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008), которые регламентируют безопасность выключателей-разъединителей. Наличие замка позволяет заблокировать рукоятку в одном из положений - это предотвращает случайное включение или отключение оборудования во время обслуживания. IP20 означает, что рукоятка не защищена от попадания воды или пыли - поэтому её нельзя использовать вне закрытых щитов или в условиях повышенной запылённости и сырости.

Преимущества

• Фиксирующий замок повышает безопасность при проведении работ - можно заблокировать рубильник в положении «выключено»
• Удобство оперирования: управление происходит издалека, без открывания двери шкафа
• Совместимость с широким спектром моделей TwinBlock 1000–1600 А
• Долгий гарантийный срок - 7 лет - указывает на надёжность конструкции
• Чёрный цвет обеспечивает контрастность и легко сочетается с большинством типов щитового оборудования

Ограничения применения

• Не применяется в открытых помещениях, на улице или в местах с высокой влажностью - степень защиты IP20 недостаточна
• Несовместима с рубильниками TwinBlock, имеющими уже установленную рукоятку (например, модели 80 А и 100 А)
• Не подходит для реверсивных (перекидных) рубильников, если они не поддерживают выносное управление
• Требует наличия отверстия в двери шкафа для вывода механизма - не все шкафы готовы к такой модификации

Примеры использования

• Промышленный станок с автоматизированной системой управления - рукоятка выведена на пульт оператора
• Щитовая камера на заводе: персонал отключает питание через дверь без вскрытия шкафа
• Объекты ЖКХ: распределительные щиты в подвале, где нужен быстрый доступ к отключению без риска поражения током
• Энергетические объекты: секционирование цепей в распределительном устройстве 0,4 кВ

Практические советы

• Перед заказом убедитесь, что ваш рубильник TwinBlock имеет маркировку «без рукоятки» - иначе эта модель не подойдёт
• При монтаже используйте уплотнительные кольца вокруг выхода рукоятки в двери шкафа - это повысит класс защиты всего щита
• Замок рукоятки можно использовать для пломбировки - например, при выполнении работ по технике безопасности
• Не затягивайте крепления слишком сильно - это может повредить пластиковую основу рукоятки
• Проверяйте соответствие артикула tb-1000-1250-dh с номером вашего рубильника - серия TwinBlock имеет несколько вариаций крепления
