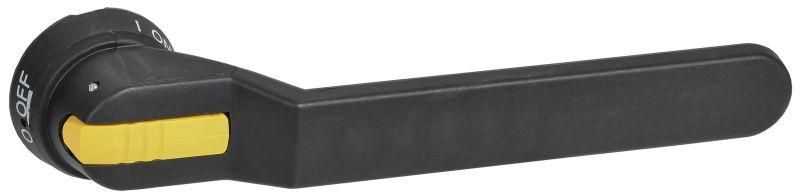

Рукоятка дистанционного управления для ВРК 1000-1600А KARAT - KA-VR10D-RYD-1000-1600 IEK

Рукоятка дистанционного управления ВРК 1000-1600А от IEK позволяет управлять выключателем-разъединителем KARAT из безопасной зоны - например, через закрытую дверь щита. Эта модель рассчитана на токи до 1600 А и оснащена функцией блокировки, что делает её надёжным решением для промышленных и энергетических объектов.

Назначение и область применения

Рукоятка дистанционного управления ВРК 1000-1600А служит для перевода выключателя-разъединителя KARAT в положение «включено» или «выключено» без необходимости открывать дверцу распределительного устройства. Это повышает безопасность персонала и исключает контакт с токоведущими частями во время операций. Применяется в комплекте с выключателями-разъединителями серии KARAT IEK в цепях переменного тока до 1000 В. Подходит для установки в ячейках КРУ, шкафах РУ, силовых пунктах и на производствах с высокой нормой безопасности.

Технические характеристики

• Совместима с выключателями-разъединителями KARAT IEK номиналом 1000–1600 А
• Оснащена механическим замком - предотвращает случайное включение/отключение
• Передаёт вращательное движение на вал, который соединён с механизмом выключателя
• Максимальный крутящий момент: соответствует требованиям KARAT IEK (не более 45 Нм)
• Материал корпуса: ударопрочный пластик, устойчивый к воздействию масел и химикатов
• Степень защиты IP54 - защищена от пыли и брызг воды

Совместимость и монтаж

Рукоятка дистанционного управления ВРК 1000-1600А устанавливается только на выключатели-разъединители серии KARAT IEK. Для работы требуется отдельно приобрести подходящий вал - он передаёт вращение от рукоятки к механизму выключателя. Монтируется на дверь распределительного устройства с помощью фланца и болтов. Диаметр отверстия под вал - 28 мм. Убедитесь, что толщина двери не превышает 8 мм - иначе потребуются удлинители или модификация крепления.

Безопасность и стандарты

Рукоятка ВРК 1000-1600А соответствует ГОСТ Р 50030.3 и IEC 60947-3, применяемым к аппаратам коммутационным для низковольтных систем. Механический замок обеспечивает выполнение требований по блокировке согласно правилам ПУЭ. Использование замка обязательно при работе в условиях, где запрещено включение оборудования без разрешения - например, при проведении работ по обслуживанию.

Преимущества

• Устраняет необходимость открытого доступа к токоведущим элементам - снижает риск поражения током
• Фиксирующее положение замка предотвращает неквалифицированные действия
• Не требует внешнего питания - полностью механическая система
• Выдерживает многократные циклы включения/отключения без потери точности
• Легко интегрируется в существующие системы KARAT без доработки щита

Ограничения применения

• Не применяется с выключателями других серий - даже если они имеют аналогичный ток
• Не предназначена для автоматического управления - только ручная операция
• Не рекомендуется использовать в средах с постоянными температурными колебаниями ниже –25 C и выше +55 C
• Не допускается использование без вала - рукоятка сама по себе не управляет выключателем
• Не подходит для установки на металлические двери толще 8 мм без адаптеров

Примеры использования

• Управление главным выключателем-разъединителем в КРУ на заводе
• Отключение питания на участке конвейера при плановом техобслуживании
• Оперирование разъединителем в распределительном щите на насосной станции
• Комплексная система блокировки в электроустановках с ограниченным доступом

Практические советы

• Выбирайте вал по длине, учитывающей расстояние от двери до механизма выключателя - обычно 150–400 мм
• Проверьте направление вращения: рукоятка работает только в одном направлении - не меняйте местами вход и выход вала
• При первом монтаже проверните рукоятку несколько раз вручную - чтобы убедиться в отсутствии люфта и трения
• Обязательно используйте замок при наличии нескольких обслуживающих групп - это исключит конфликты в доступе
• Регулярно смазывайте ось вала графитовой смазкой - это продлит срок службы всей системы
