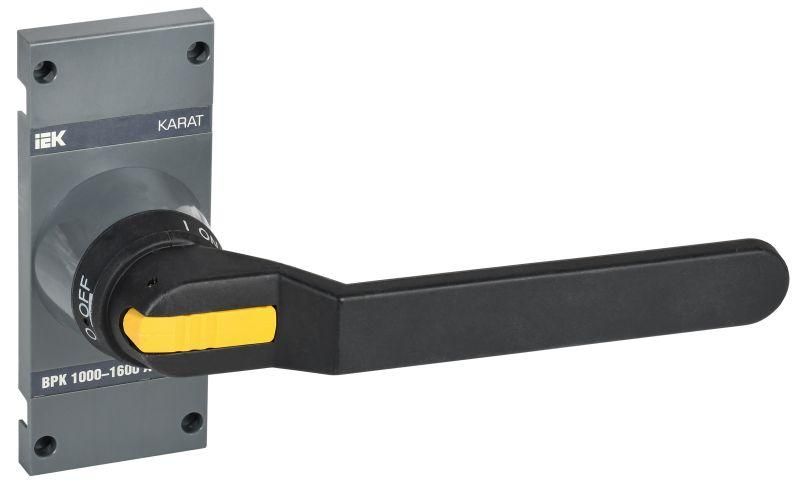

Рукоятка прямого управления для ВРК 1000-1600А KARAT - KA-VR10D-RY-1000-1600 IEK

Рукоятка прямого управления ВРК 1000-1600А от IEK используется для ручного управления выключателем-разъединителем серии KARAT. Она преобразует вращательное движение в поступательное, обеспечивая надёжный и безопасный переключательный процесс. Артикул ka-vr10d-ry-1000-1600 соответствует требованиям для систем до 1600 А.

Назначение и область применения

Рукоятка прямого управления ВРК 1000-1600А применяется исключительно для управления выключателями-разъединителями KARAT IEK. Её задача - передать усилие от оператора к механизму разъединителя, позволяя вручную включать и отключать цепь. Подходит для установки в распределительных устройствах, на трансформаторных подстанциях, в промышленных щитах и на участках с высокой нагрузкой до 1600 А.

Технические характеристики

• Совместима с выключателями-разъединителями серии KARAT IEK
• Поддерживает рабочий ток до 1600 А
• Оснащена механическим замком для фиксации положения «выключено»
• Прямое крепление на модуль управления без дополнительных переходников
• Материал корпуса - прочная пластмасса, устойчивая к механическим воздействиям

Совместимость и монтаж

Рукоятка ВРК 1000-1600А устанавливается напрямую на модуль управления выключателя-разъединителя KARAT. Для монтажа требуется совпадение шлицевого соединения - она не подходит для других серий или брендов. Установка выполняется без инструментов: поворотом рукоятки до щелчка, после чего она зафиксирована. Замок позволяет заблокировать её в положении «выкл», что важно при работах по обслуживанию.

Безопасность и стандарты

Рукоятка прямого управления ВРК 1000-1600А соответствует внутренним техническим условиям IEK и проектировалась для работы в составе системы KARAT. Механический замок обеспечивает выполнение требований безопасности при проведении ремонтных работ - предотвращает случайное включение. Напряжение и класс защиты не указаны производителем - применение допускается только в рамках рекомендованной системы KARAT.

Преимущества

• Устраняет необходимость в удалённом управлении - доступ к рычагу всегда на месте
• Фиксирующий замок снижает риск человеческой ошибки при работе под напряжением
• Простая конструкция - минимум деталей, долгий срок службы без обслуживания
• Чёткая механическая связь между рукояткой и механизмом разъединителя - никаких проскальзываний

Ограничения применения

• Не работает с другими сериями выключателей - даже аналогичными от других брендов
• Не предназначена для автоматического или дистанционного управления
• Не рассчитана на работу вне температурного диапазона, указанного для основного оборудования KARAT
• Не следует использовать при наличии повреждений корпуса или механизма замка

Примеры использования

• Ручное отключение питания на главном вводе промышленного цеха перед плановым ремонтом
• Переключение режима питания на насосной станции с использованием выключателя-разъединителя KARAT
• Обслуживание распределительного пункта в условиях ограниченного доступа к кнопкам управления

Практические советы

• Перед установкой проверьте соответствие модели выключателя-разъединителя - только KARAT IEK
• При частых операциях регулярно осматривайте замок на предмет износа или засорения
• Не используйте силовые инструменты для поворота рукоятки - это может повредить механизм внутри разъединителя
• Если рукоятка ka-vr10d-ry-1000-1600 не фиксируется - возможно, несовпадение посадочного места; проверьте наличие загрязнений или деформаций
