Переходник 280 мм для рукояток управления рубильниками TwinBlock 1000-1600А EKF | tb-a-3-280

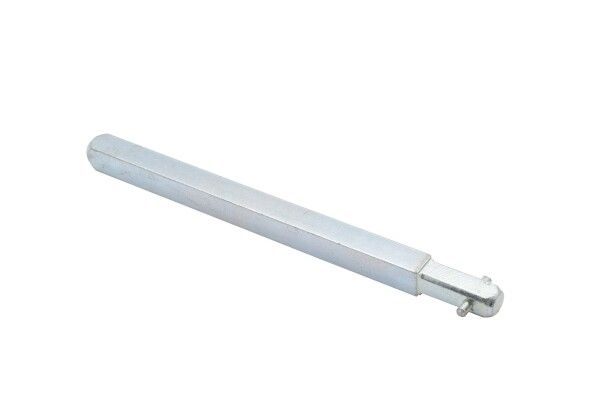

Переходник 280 миллиметров для рукояток управления рубильниками TwinBlock 1000-1600 ампер от EKF предназначен для удлинения рукоятки управления, позволяя управлять рубильником из удалённого места - например, за дверью щита. Этот элемент совместим с рубильниками серии TwinBlock и обеспечивает удобство и безопасность при работе с высокими токами.

Назначение и область применения

Переходник 280 миллиметров для рукояток управления рубильниками TwinBlock 1000-1600 ампер используется в случаях, когда требуется вынести орган управления за пределы электрошкафа - например, для оперативного отключения питания из безопасной зоны. Применяется исключительно с рубильниками TwinBlock номиналом 1000–1600 А, которые не имеют встроенной рукоятки. Подходит для промышленных объектов: заводские линии, распределительные пункты, системы автоматизации, где доступ к самому рубильнику затруднён или опасен.

Технические характеристики

• Длина переходника: 280 мм - позволяет эффективно увеличивать рабочий ход рукоятки;
• Номинальное напряжение: 690 В - соответствует классу напряжения рубильников TwinBlock;
• Степень защиты IP20 - защищает от контакта с пальцами и крупными предметами, но не герметичен, применяется только внутри закрытых шкафов;
• Климатическое исполнение УХЛ3 - рассчитан на работу в помещениях с умеренным и холодным климатом, без воздействия осадков и прямого солнца;
• Поперечное сечение: 22×22 мм - фиксирует переходник в жестком корпусе, не допуская люфтов;
• Гарантийный срок: 84 месяца - подтверждает надёжность конструкции и материалов;
• Соответствие стандарту: ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008) - соблюдены требования к безопасности и механической прочности.

Совместимость и монтаж

Переходник 280 миллиметров для рукояток управления рубильниками TwinBlock 1000-1600 ампер совместим только с рубильниками серии TwinBlock, имеющими выход под внешнюю рукоятку. Монтируется на шток рукоятки, который уже установлен на рубильник. Способ монтажа - частично интегрируемый: переходник крепится к основному механизму, но остаётся видимым и доступным для ручного управления. Не требует инструментов - фиксация осуществляется за счёт точного соединения шлицев. Перед установкой проверьте, что рукоятка, которую вы используете, имеет тип “выносная” - переходник не работает с прямыми рукоятками.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.3-2012, что гарантирует соответствие требованиям к изоляции, механической прочности и предотвращению случайного включения. IP20 не обеспечивает защиту от воды или пыли - поэтому переходник нельзя использовать вне закрытого шкафа. Напряжение 690 В и ток до 1600 А требуют соблюдения правил работы с высоковольтным оборудованием: персонал должен быть обучен, а работа выполняться после отключения питания и проверки отсутствия напряжения.

Преимущества

• Обеспечивает безопасную дистанционную команду отключения - снижает риск поражения током;
• Жёсткая конструкция минимизирует люфт и повышает точность управления;
• Работает с существующими рукоятками TwinBlock - не требует замены всего комплекта;
• Поддерживается долгосрочной гарантией (7 лет) - свидетельствует о качестве сборки и материалов.

Ограничения применения

• Не совместим с рубильниками других серий - даже если они имеют аналогичный ток;
• Не подходит для открытых площадок или сырых помещений - IP20 не защищает от влаги;
• Не работает с прямыми рукоятками - только с выносными;
• Запрещено применять при температуре ниже -40 C или выше +55 C - указано в исполнении УХЛ3;
• Не предназначен для частого включения/отключения - только для ручного отключения в аварийных ситуациях.

Примеры использования

• Промышленный цех: рубильник установлен внутри металлического шкафа, а оператор управляет им через дверь - переходник позволяет достать до рукоятки издалека;
• Административное здание: распределительный пункт находится в техническом помещении, а управление происходит из офиса - переходник даёт возможность отключить питание без входа в комнату;
• Цифровые станции: система автоматики требует ручного вмешательства - переходник обеспечивает быстрый доступ к отключающему устройству.

Практические советы

• Перед установкой убедитесь, что ваш рубильник TwinBlock - именно модель 1000–1600 А, и он не имеет встроенной рукоятки;
• Проверьте посадочный диаметр штока рукоятки - он должен точно соответствовать внутреннему сечению переходника (22×22 мм);
• Не используйте переходник с рукоятками сторонних производителей - возможны проблемы с фиксацией и передачей усилия;
• При длительном использовании периодически проверяйте плотность крепления - вибрации оборудования могут ослабить соединение;
• Если вам нужна рукоятка - выбирайте выносную версию, а не прямую. Переходник 280 миллиметров для рукояток управления рубильниками TwinBlock 1000-1600 ампер не работает без неё.
