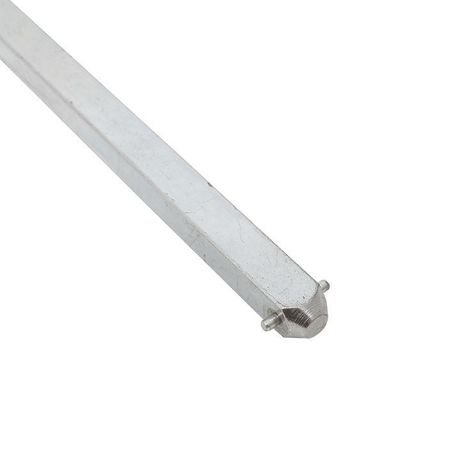

Переходник 400 мм для рукояток управления рубильниками TwinBlock 1000-1600А | tb-a-3-400 EKF

Переходник 400 миллиметров для рукояток управления рубильниками TwinBlock 1000–1600А от EKF позволяет удалённо управлять рубильниками серии TwinBlock, обеспечивая безопасную операцию издалека - например, через дверцу щита. Этот переходник совместим с рукоятками, установленными на модели 1000–1600 А, и используется там, где требуется физическое отделение оператора от силового оборудования.

Назначение и область применения

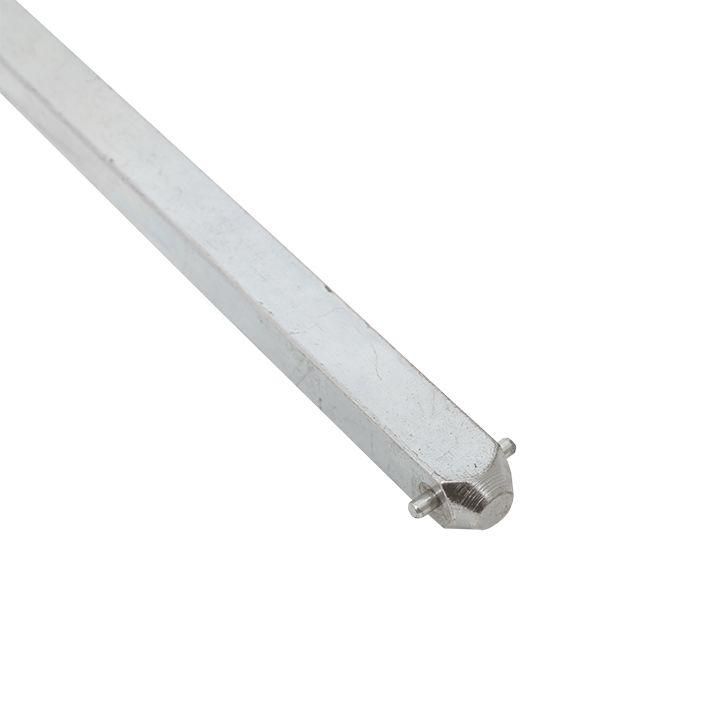

Переходник 400 миллиметров для рукояток управления рубильниками TwinBlock 1000–1600А предназначен для увеличения длины оси рукоятки, чтобы её можно было вывести за пределы корпуса шкафа или щита. Это особенно важно при работе с высокими токами, когда управление требует соблюдения норм безопасности - например, при отключении питания в условиях повышенной опасности. Применяется исключительно с рубильниками TwinBlock 1000–1600 А, которые не имеют встроенной рукоятки.

Технические характеристики

• Тип изделия: ось удлинительная
• Длина: 400 мм
• Сечение оси: 22 × 22 мм
• Материал: металлический сплав, покрытый антикоррозийным слоем
• Рабочая температура: от –25 C до +60 C (соответствует условиям эксплуатации серии TwinBlock)
• Совместима с: рукоятками управления для моделей TwinBlock 1000–1600 А

Совместимость и монтаж

Переходник 400 миллиметров для рукояток управления рубильниками TwinBlock 1000–1600А устанавливается между основанием рубильника и рукояткой. Он подходит только для рукояток, предназначенных для прямой установки - несовместим с выносными рукоятками, имеющими собственный механизм передачи движения. Монтаж выполняется вручную: рукоятка надевается на ось переходника, после чего фиксируется болтом. Убедитесь, что посадочный диаметр рукоятки соответствует 22×22 мм - иначе возможен люфт или повреждение детали.

Преимущества

• Увеличивает зону доступа к рукоятке, снижая риск поражения током при отключении
• Изготовлен из прочного материала, устойчивого к механическим нагрузкам
• Не требует дополнительных инструментов для установки
• Сохраняет жесткую связь между рукояткой и контактом - минимизирует вероятность некорректного положения переключателя

Ограничения применения

• Не применяется с рубильниками ниже 1000 А - не подходит для моделей 160–800 А
• Не совместим с реверсивными (перекидными) рубильниками, если они используют специальные рычаги вместо стандартной рукоятки
• Не предназначен для работы в средах с постоянным воздействием воды, масла или химически активных веществ - не имеет защиты IP выше IP20
• Запрещено использовать в качестве самостоятельного элемента управления - всегда должен применяться вместе с официально рекомендованной рукояткой TwinBlock

Примеры использования

• Щитовые помещения на заводах, где рубильник расположен внутри закрытого бокса, а оператор управляет им снаружи
• Энергообъекты с высоким уровнем шума - позволяют отключить питание без необходимости входа в помещение
• Оборудование с автоматическими системами контроля, где ручное отключение остаётся резервным способом

Практические советы

• Проверьте, что рукоятка, которую вы используете, действительно предназначена для прямой установки - иначе переходник не будет работать
• После монтажа проверните рукоятку несколько раз - убедитесь, что движение плавное, без заеданий
• При длительной эксплуатации периодически осматривайте соединение: окисление или деформация оси могут привести к потере связи
• Артикул tb-a-3-400 - единственный подходящий переходник для этой группы рубильников. Не заменяйте его аналогами без проверки геометрии и нагрузочных характеристик
