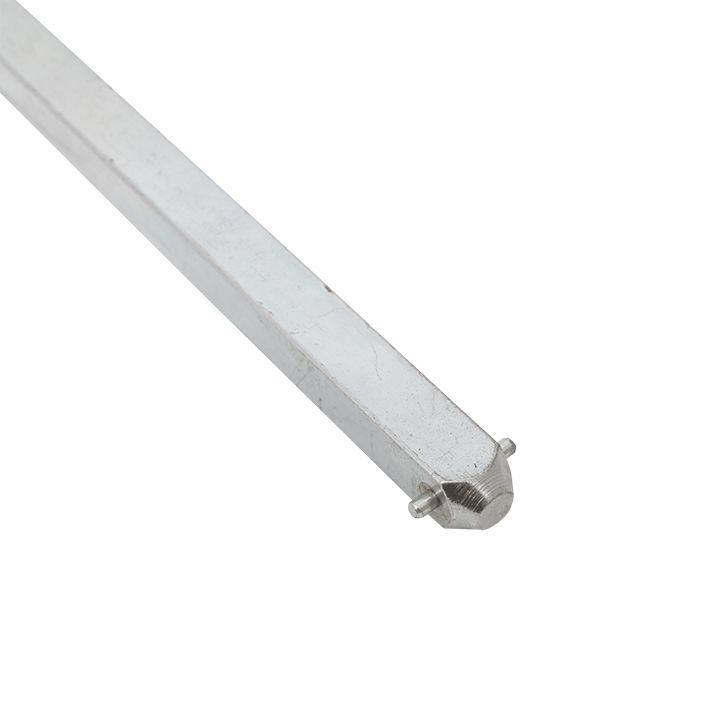

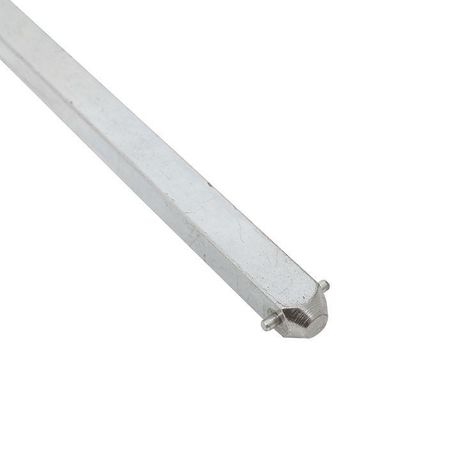

Переходник 400 мм для рукояток управления TwinBlock 315-800А | tb-a-2-400 EKF

Переходник 400 мм для рукояток управления TwinBlock 315–800А от EKF позволяет увеличить расстояние между выключателем-разъединителем и точкой управления, обеспечивая удобный и безопасный доступ к рукоятке даже при установке в закрытых щитах. Этот элемент совместим с сериями TwinBlock PROxima и EKF, применяется там, где требуется управление издалека.

Назначение и область применения

Переходник 400 мм для рукояток управления TwinBlock 315–800А предназначен для соединения выключателя-разъединителя с выносной рукояткой управления. Он используется в случаях, когда сам аппарат установлен внутри электрошкафа, а управлять им нужно снаружи - например, через дверцу щита. Это особенно актуально для объектов с высокими требованиями к безопасности: производственные участки, насосные станции, системы автоматизации.

Технические характеристики

• Тип изделия: ось удлинительная
• Длина: 400 мм
• Совместима с выключателями-разъединителями TwinBlock 315–800 А
• Максимальное рабочее напряжение: до 690 В AC (соответствует классу TwinBlock)
• Рабочий ток: до 800 А (при использовании с подходящим устройством)
• Габариты: 12×12 мм (диаметр оси)

Совместимость и монтаж

Переходник 400 мм для рукояток управления TwinBlock 315–800А устанавливается вместо штатной оси рукоятки на выключатель-разъединитель серии TwinBlock. Подходит только для моделей без предустановленной рукоятки - то есть для тех, где рукоятка приобретается отдельно.

Установка выполняется в три этапа:

1. Отсоедините старую рукоятку (если она есть) и демонтируйте оригинальную ось.
2. Закрепите переходник на валу механизма выключателя - он фиксируется механически, без крепежа.
3. Подключите выносную рукоятку к свободному концу переходника. Убедитесь, что ось вращается свободно без перекосов.

Не используйте переходник с реверсивными (перекидными) моделями - они требуют специальных рукояток с другим типом передачи движения.

Безопасность и стандарты

Переходник соответствует требованиям к механической прочности и надежности, предъявляемым к комплектующим серии TwinBlock EKF PROxima. Продукция прошла внутреннюю проверку EKF на соответствие нормам IEC 60947-3 для выключателей-разъединителей. Сам переходник не имеет собственной защиты IP - он работает только в защищённом корпусе.

Преимущества

• Обеспечивает удалённое управление без необходимости открывать дверцу щита - снижает риск поражения током.
• Изготовлен из прочного металла, устойчив к нагрузкам при многократных операциях включения/отключения.
• Простая замена: не требует доработки оборудования или сверления.
• Совместим с основными моделями TwinBlock 315–800 А - легко найти аналог при ремонте.

Ограничения применения

• Не подходит для реверсивных (перекидных) выключателей - механизм передачи движения отличается.
• Не предназначен для работы вне закрытого корпуса - не имеет защиты от пыли и влаги.
• Не используется с предустановленными рукоятками - только с моделями, где рукоятка крепится отдельно.
• Максимальная длина - 400 мм; более длинные решения не поддерживаются конструкцией.

Примеры использования

• Щитовые помещения на заводах - управление рубильником через дверцу без доступа к токоведущим частям.
• Автоматизированные линии - рукоятка расположена на пульте оператора, а выключатель - в зоне силового оборудования.
• Жилые дома с крупными вводными щитами - удобство обслуживания при наличии нескольких групп потребителей.

Практические советы

• Проверьте посадочный диаметр вала выключателя - он должен точно соответствовать 12 мм, иначе возникнет люфт или невозможность монтажа.
• При сборке убедитесь, что ось не перегнута и не деформирована - даже малый изгиб вызывает затруднения при повороте рукоятки.
• Не допускайте попадания воды или масла в место соединения - это может привести к заклиниванию механизма.
• Если планируете использовать несколько переходников - учитывайте суммарную длину и возможный люфт в системе.
• Для долговечности рекомендуется периодически смазывать ось графитовой смазкой - не используйте жидкие масла!
