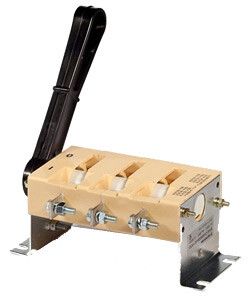

Электротехник ET006531 Выключатель-разъединитель ВР32-31 В 71250-32 УХЛ3 100А съемная боковая смещенная рукоятка 3п на два направления с дугогасительными камерами IP32

Выключатель-разъединитель ВР32-31 В 71250-32 УХЛ3 100А 3-х полюсный на два направления с дугогасительными камерами IP32 от бренда Электротехник предназначен для безопасного отключения и переключения силовых цепей в системах распределения электроэнергии. Его конструкция обеспечивает надёжную работу в условиях повышенной влажности и температурных колебаний.

Назначение и область применения

Выключатель-разъединитель ВР32-31 В 71250-32 УХЛ3 используется для ручного отключения и переключения электрических цепей под нагрузкой. Он применяется в щитах распределения энергии на объектах промышленного, жилищного и коммерческого назначения. Подходит для работы с оборудованием, требующим частых операций отключения: насосы, компрессоры, конвейеры, тепловые установки.

Технические характеристики

• Номинальный ток: 100 А
• Число полюсов: 3
• Направление переключения: два (двухпозиционный)
• Максимальное рабочее напряжение: 660 В переменного тока / 440 В постоянного тока
• Степень защиты: IP32 - защита от предметов более 2,5 мм и капель воды, падающих вертикально
• Исполнение: УХЛ3 - устойчив к умеренно холодному и влажному климату
• Наличие дугогасительных камер - обеспечивают гашение электрической дуги при отключении под нагрузкой
• Контактная система: ножевого типа с двойным видимым разрывом цепи
• Токоведущие части: изготовлены из медного проводника марки М1

Совместимость и монтаж

Устройство монтируется на DIN-рейку или плоскую поверхность с помощью крепёжных отверстий, предусмотренных в корпусе. Для соединения используются болты с зажимами под шины или кабели сечением до 35 мм2. Обязательно соблюдать порядок фаз при подключении трёхполюсного выключателя. Перед первым включением проверить плотность затяжки клемм и отсутствие механических препятствий для движения рычага.

Безопасность и стандарты

Выключатель-разъединитель ВР32-31 соответствует требованиям ГОСТ Р 50030.3–99 (IEC 60947-3) для аппаратов управления и коммутационных устройств. Двойной видимый разрыв гарантирует полную изоляцию цепи при положении “off”, что необходимо для проведения ремонтных работ. Каждый полюс имеет свою дугогасительную камеру, снижающую риск возгорания при отключении.

Преимущества

• Двойной видимый разрыв - позволяет наглядно определить состояние цепи, исключает случайное включение
• Дугогасительные камеры - позволяют отключать цепь даже под значительной нагрузкой, продлевают срок службы контактов
• Контакты из меди М1 - обеспечивают минимальные потери и высокую долговечность
• Не поддерживающие горение материалы корпуса - повышают пожаробезопасность
• Гибкая конфигурация - совместим с различными типами приводов и схемами подключения

Ограничения применения

• Не предназначен для автоматического отключения - требуется внешнее управление (например, через реле или кнопочные посты)
• Запрещено использовать в средах с взрывоопасными газами, паром или пылью - степень защиты IP32 недостаточна
• Не рассчитан на частые включения/отключения свыше 1000 раз в год - возможен быстрый износ контактов
• Не следует применять в качестве замены автономного автомата - не имеет функции защиты от перегрузок и КЗ

Примеры использования

• Отключение питания двигателя насосной станции перед обслуживанием
• Переключение между основным и резервным источником питания в щите АВР
• Ручное отключение конвейера на линии производства для планового ремонта
• Подключение испытательного оборудования к сети через временный разъединитель

Практические советы

• Выбирая выключатель-разъединитель ВР32-31 В 71250-32 УХЛ3, убедитесь, что ваша сеть не превышает 660 В AC / 440 V DC - превышение вызывает пробой дугогасителей
• При использовании в помещениях с высокой запылённостью рекомендовано периодически осматривать контакты и очищать их от пыли
• Для удобства монтажа используйте рукоятку с передним приводом - она проще доступна при установленном щите в стеновой нише
• Обращайте внимание на номер артикула et006531 - он однозначно идентифицирует именно эту модификацию среди других вариантов серии ВР32
• Проверьте соответствие толщины шин и сечения кабелей заявленным параметрам - некорректное подключение может привести к перегреву
