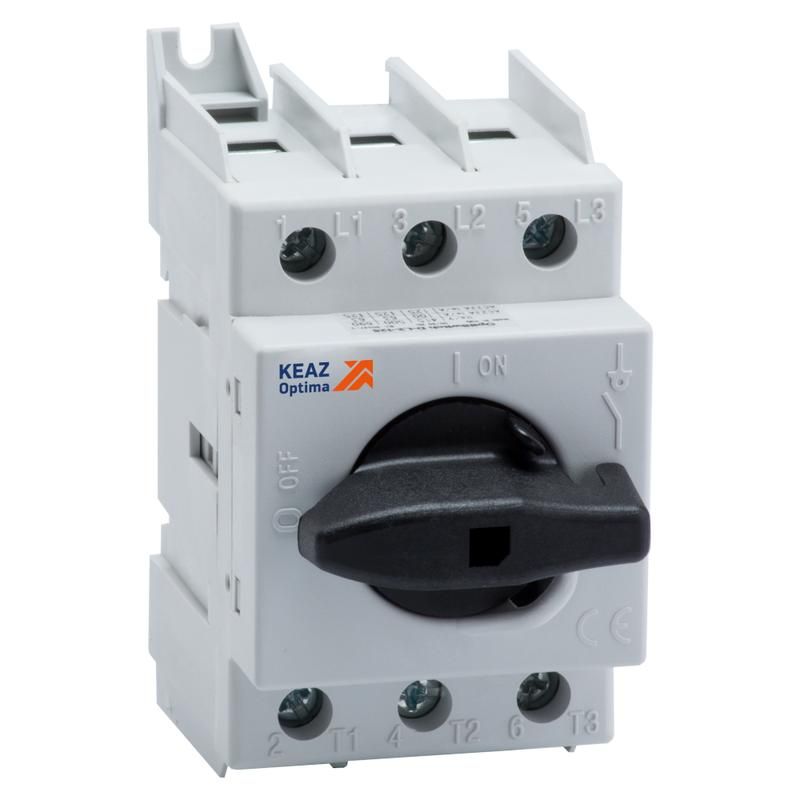

Выключатель-разъединитель OptiSwitch DI-100-3 | 332069 КЭАЗ

Выключатель-разъединитель OptiSwitch DI-100-3 от КЭАЗ предназначен для безопасного отключения и изоляции трёхфазных электрических цепей до 100 А. Этот аппарат сочетает функции коммутации и разъединения, что делает его надёжным решением для распределительных щитов в промышленных системах. Артикул 332069 соответствует модели с номинальным током 100 А и напряжением до 690 В.

Назначение и область применения

Выключатель-разъединитель OptiSwitch DI-100-3 используется для ручного отключения электрической цепи перед обслуживанием, ремонтом или проверкой оборудования. Он обеспечивает физическое размыкание всех трёх фаз одновременно, гарантируя полную изоляцию нагрузки от источника питания. Применяется в распределительных щитах промышленных объектов: на станках, конвейерах, насосных станциях, вентиляционных системах и других устройствах с трёхфазным питанием. Подходит для установки в шкафы управления, где требуется явное визуальное подтверждение отключения.

Технические характеристики

• Номинальное напряжение: 690 В
• Номинальный ток: 100 А
• Количество полюсов: 3
• Номинальная мощность при AC-3, 400 В: 69 кВт
• Тип управления: ручка-переключатель с положениями ВКЛ / ОТКЛ
• Количество нормально открытых (НО) контактов: 2
• Количество нормально закрытых (НЗ) контактов: 2
• Степень защиты: IP00 - без защиты от внешних воздействий, рассчитан на установку внутри корпуса
• Способ монтажа: на DIN-рейку или монтажную плату
• Тип подключения: болтовое соединение
• Гарантийный срок: 5 лет (60 месяцев)

Совместимость и монтаж

OptiSwitch DI-100-3 устанавливается на стандартную DIN-рейку типа TS35 без необходимости использования инструментов - достаточно защёлкнуть устройство и проверить фиксацию. Для подключения силовых проводов используются болтовые зажимы - рекомендуется использовать медные жилы сечением до 25 мм2. Контакты сигнализации (2 НО + 2 НЗ) позволяют подключить цепи контроля состояния (например, индикация “включен” или блокировку другого оборудования). Монтаж возможен как в компактных щитах, так и в крупногабаритных распределительных устройствах. Обратите внимание: устройство не имеет собственной оболочки - обязательно используйте его только внутри закрытого щита.

Безопасность и стандарты

Выключатель-разъединитель OptiSwitch DI-100-3 реализует принцип двойного разрыва: каждый полюс размыкает две точки контакта, что исключает возможность частичного замыкания и повышает надёжность изоляции. Это соответствует требованиям безопасности при проведении работ по техобслуживанию. Эргономичная рукоятка с фиксированной конструкцией предотвращает случайное переключение и позволяет легко определить текущее состояние (ВКЛ/ОТКЛ) даже через прозрачную крышку щита. Гарантия 60 месяцев подтверждает соответствие изделий стандартам качества КЭАЗ.

Преимущества

• Двойной разрыв каждого полюса - повышенная безопасность при отключении
• Быстрый монтаж и демонтаж без инструментов - экономия времени при сборке щитов
• Удобная рукоятка с чёткой визуальной индикацией состояния
• Наличие вспомогательных контактов (2 НО + 2 НЗ) - возможность интеграции в системы автоматизации
• Компактные габариты - занимает меньше места, чем аналоги с тем же током

Ограничения применения

OptiSwitch DI-100-3 не предназначен для частого включения/выключения под нагрузкой - он не рассчитан на работу как обычный рубильник. Его основная задача - изоляция цепи, а не регулярная коммутация. Также устройство не имеет защиты от пыли и влаги (IP00), поэтому запрещено устанавливать его вне герметичных щитов. Не применяйте в условиях высокой влажности, пыли или агрессивной среды без дополнительной защиты. Не допускается использование в качестве единственного средства защиты от короткого замыкания - всегда совмещайте с автоматическим выключателем или предохранителем.

Примеры использования

• Отключение трёхфазного двигателя насоса перед техническим осмотром
• Физическая изоляция участка конвейера при плановом ремонте
• Разъединение цепи нагревателей в термической камере
• Обеспечение безопасного доступа к шкафу управления в цехе

Практические советы

• Перед монтажом проверьте, чтобы болтовые зажимы были чистыми и затянуты моментом, указанным в документации - недостаточное усилие вызывает перегрев.
• Используйте вспомогательные контакты для подключения индикаторов состояния - это снижает риск ошибочного включения при работе на оборудовании.
• Не забудьте, что OptiSwitch DI-100-3 - это разъединитель, а не автоматический выключатель. Для защиты от перегрузок и КЗ обязательна установка автомата или предохранителя перед этим устройством.
• При замене старого аппарата учтите посадочные размеры - новый OptiSwitch DI-100-3 совместим с большинством существующих щитов, но проверьте ширину свободного места на рейке.
• Для удобства обслуживания выбирайте расположение рукоятки так, чтобы она была видна и доступна без открывания крышки щита.
