Выключатель нагрузки SWN 3P 100А | AR-SWN-3-100 IEK ARMAT

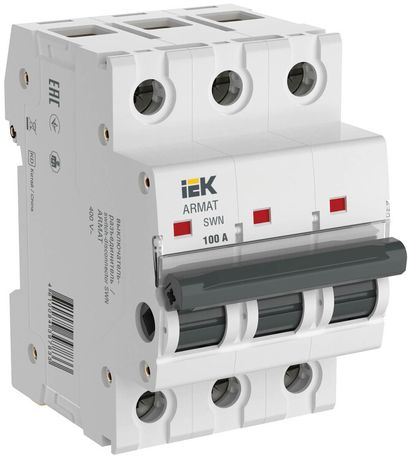

Выключатель нагрузки модульный 3 полюса 100 А от бренда IEK (ИЭК), артикул ar-swn-3-100, предназначен для безопасного отключения силовых цепей под нагрузкой. Отличается повышенной надёжностью контактов и компактным модульным исполнением, что делает его удобным решением для распределительных щитов на объектах промышленного и коммерческого назначения.

Назначение и область применения

Выключатель нагрузки модульный 3 полюса 100 А используется для ручного включения и отключения электрических цепей, когда через них проходит рабочий ток. Он не обеспечивает защиту от перегрузок или КЗ - эти функции возложены на автоматы или предохранители. Применяется там, где требуется частое механическое управление питанием: на станках, насосных группах, системах вентиляции, конвейерах, вводных участках щитов.

Технические характеристики

• Номинальный ток: 100 А - способен длительно проводить ток до этого значения без перегрева;
• Номинальное напряжение: 400 В - рассчитан на работу в трёхфазных сетях переменного тока 380–400 В;
• Количество полюсов: 3 - одновременно размыкает все три фазы;
• Тип напряжения: AC - работает только с переменным током, не постоянным;
• Степень защиты IP20 - защищён от доступа пальцами и твёрдыми предметами более 12,5 мм, но не герметичен - устанавливается внутри закрытых щитов;
• Модульная ширина: 3 модуля - занимает 54 мм по стандарту DIN 43880, легко монтируется на рейку;
• Срок службы: 15 лет - при соблюдении условий эксплуатации и нечастых операциях включения/выключения;
• Функция: Выключатель-разъединитель нагрузки - выполняет только коммутацию под током, не имеет встроенной защиты;
• Контакты: Нормально замкнутые и переключающие контакты отсутствуют - устройство является простым двухпозиционным переключателем.

Совместимость и монтаж

Выключатель нагрузки модульный 3 полюса 100 А совместим со всеми стандартными Din-рейками шириной 35 мм. Установка осуществляется путём защёлкивания на рейку - никаких болтов или креплений не требует. Подключение проводов - зажимы с винтами, допускают сечение жил до 50 мм2. Для правильного монтажа важно сохранить равномерную затяжку всех фазных и нулевых проводов, чтобы избежать нагрева контактных площадок. Монтаж возможен только в сухих помещениях, так как степень защиты IP20 исключает использование во влажной среде или на улице.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для аппаратов управления нагрузкой. Конструкция предусматривает двойной разрыв каждого полюса - это гарантированно отключает цепь полностью, снижая риск дугового замыкания. Индикация положения ("ON/OFF") выполнена визуально - рычаг перемещается между крайними положениями, позволяя сразу определить состояние аппарата. Цвет колпачка нестандартизирован - не используйте его как индикатор состояния сети.

Преимущества

• Усиленные контакты - значительно долговечнее, чем у обычных автоматических выключателей, особенно при частых операциях;
• Двойной разрыв контакта - повышает безопасность при обслуживании, обеспечивая видимый воздушный зазор;
• Компактность - всего 3 модуля занимают мало места в щите;
• Работа под нагрузкой - позволяет отключать оборудование без предварительного отключения автомата;
• Совместимость с серией ARMAT - можно использовать в составе унифицированных щитов IEK.

Ограничения применения

• Не предназначено для защиты от сверхтоков - обязательно нужен автоматический выключатель перед этим устройством;
• Не применяется в цепях постоянного тока - только переменный ток (AC);
• IP20 запрещает установку вне помещений, в сырых, пыльных или взрывоопасных зонах;
• Не рекомендовано для частого включения/отключения более 10–15 раз в день - это сокращает срок службы контактов;
• Отсутствие сигнализирующих контактов - нельзя подключить удалённую индикацию или блокировку.

Примеры использования

• Отключение питания станка перед техобслуживанием;
• Ручное управление вводом в работу группы насосов в системе водоснабжения;
• Аппарат отключения в главном распределительном щите перед счетчиком;
• Локальный рубильник для конвейерной линии в цехе.

Практические советы

• Выбирая выключатель нагрузки модульный 3 полюса 100 А, проверьте соответствие номинала вашей нагрузке - не стоит применять его на ток ниже 30 А, так как это неэффективно;
• Обязательно сочетайте его с автоматическим выключателем на тот же ток - он будет выполнять защитную роль;
• При монтаже следите, чтобы провода были правильно зафиксированы - слабый контакт вызывает нагрев даже при номинальном токе;
• Не используйте этот аппарат вместо разъединителя высокой мощности - он не предназначен для работы при аварийных режимах;
• Проверяйте целостность корпуса и свободу движения рычага каждые 6 месяцев - особенно в условиях пыли или вибраций.
