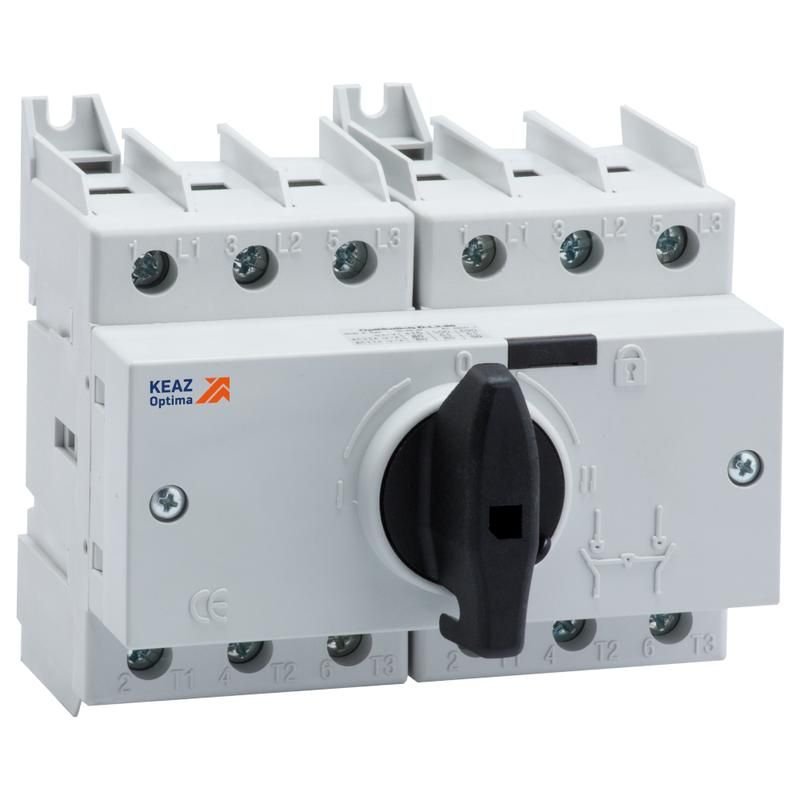

Выключатель-разъединитель реверсивный OptiSwitch DI-100-3C - устройство для коммутации и отключения трёхфазной электрической сети с возможностью изменения направления вращения двигателя. Применяется в системах управления промышленным оборудованием, где требуется надёжное механическое отключение и реверс. Бренд КЭАЗ, артикул 332083.

Назначение и область применения

Выключатель-разъединитель реверсивный OptiSwitch DI-100-3C предназначен для безопасного отключения трёхфазной цепи и переключения между двумя направлениями вращения электродвигателя. Подходит для использования в системах управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием, где требуется реверс. Обеспечивает физическое разрывание цепи - это необходимо для проведения техобслуживания, ремонта или проверки оборудования.

Технические характеристики

• Номинальное напряжение: 690 В - работает в сетях до 690 В переменного тока, включая стандартные 400 В и 480 В.
• Номинальный ток: 100 А - способен длительно проводить ток до 100 ампер без перегрева.
• Количество полюсов: 3 - управляет всеми тремя фазами одновременно.
• Мощность при AC-3, 400 В: 69 кВт - рассчитан на запуск и остановку двигателей мощностью до 69 киловатт.
• Количество нормально открытых (НО) контактов: 3 - используются для сигнализации состояния (например, в цепях управления).
• Тип подключения: болтовое - провода крепятся гайками на клеммах, обеспечивая прочную и долговечную связь.
• Степень защиты: IP00 - не имеет внешней защиты от пыли и воды; используется только внутри щитов или защищённых корпусов.
• Способ монтажа: на панель - устанавливается через отверстие в передней стенке шкафа или панели.
• Рукоятка: передняя смещённая - удобна для ручного управления из фронтальной стороны, не требует доступа сбоку.
• Гарантия: 60 месяцев - 5 лет гарантии от производителя КЭАЗ.

Совместимость и монтаж

OptiSwitch DI-100-3C монтируется на панель через круглое отверстие. Для установки достаточно продеть механизм через отверстие и зафиксировать его сзади с помощью двух контргаек. На лицевую панель можно дополнительно установить защитный кожух или декоративную рамку. Устройство не предназначено для крепления на DIN-рейку - указанное в описании производителя применительно к другой модели. Подключение силовых проводов осуществляется болтовым методом: используйте кабели с жилами подходящего сечения (до 35 мм2), затягивайте клеммы моментом 1,5–2,0 Нм. Не допускается использование адаптеров или переходников для монтажа на рейку.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-3 и IEC 60947-3. Отличается высокой механической надёжностью: реверсивный механизм предотвращает одновременное замыкание противоположных положений. Однако из-за степени защиты IP00 не применяется в условиях повышенной влажности, пыли или на открытом воздухе. Перед обслуживанием обязательно отключите питание и заблокируйте рукоятку в положении “Off”.

Преимущества

• Компактный дизайн - занимает мало места в распределительном щите.
• Лёгкая модификация - возможность добавить или удалить полюс нейтрали/заземления без инструментов.
• Чёткий механический фиксатор положений - исключает случайное переключение.
• Долгий срок службы - металлические детали и качественные контакты обеспечивают работу более 10 000 циклов.
• Гарантия 5 лет - один из самых длинных сроков среди аналогичных устройств.

Ограничения применения

• Не использовать вне закрытых щитов - степень защиты IP00 не защищает от пыли, влаги и посторонних предметов.
• Не подходит для частого включения/выключения - не предназначен для работы в режиме частого пуска (для этого нужны контакторы).
• Требуется ручное управление - автоматизация невозможна без внешнего привода.
• Запрещена установка в местах с риском механических повреждений - рукоятка и механизмы чувствительны к ударным нагрузкам.

Примеры использования

• Реверсивный пуск конвейера в пищевой промышленности - позволяет менять направление движения для устранения jams.
• Управление насосом в системе охлаждения - переключение между циркуляцией и обратным потоком.
• Привод станка с ЧПУ - изменение направления вращения шпинделя при смене инструмента.
• Система вентиляции с реверсом - очистка фильтров путём обратного потока воздуха.

Практические советы

• При монтаже убедитесь, что отверстие в панели точно совпадает с габаритами OptiSwitch DI-100-3C - диаметр отверстия должен быть 52 мм.
• Проверьте соответствие сечения кабеля и момента затяжки клемм - недостаточная затяжка вызывает нагрев, избыточная - деформацию контактных пластин.
• Для безопасности рекомендуется установить механическую блокировку или замок на рукоятку при проведении работ.
• Если нужна защита от пыли и влаги - поместите весь выключатель внутрь корпуса с классом защиты IP54 или выше.
• При необходимости увеличить число полюсов - добавьте модуль нейтрали или заземления. Это делается без инструментов всего за пару минут.
