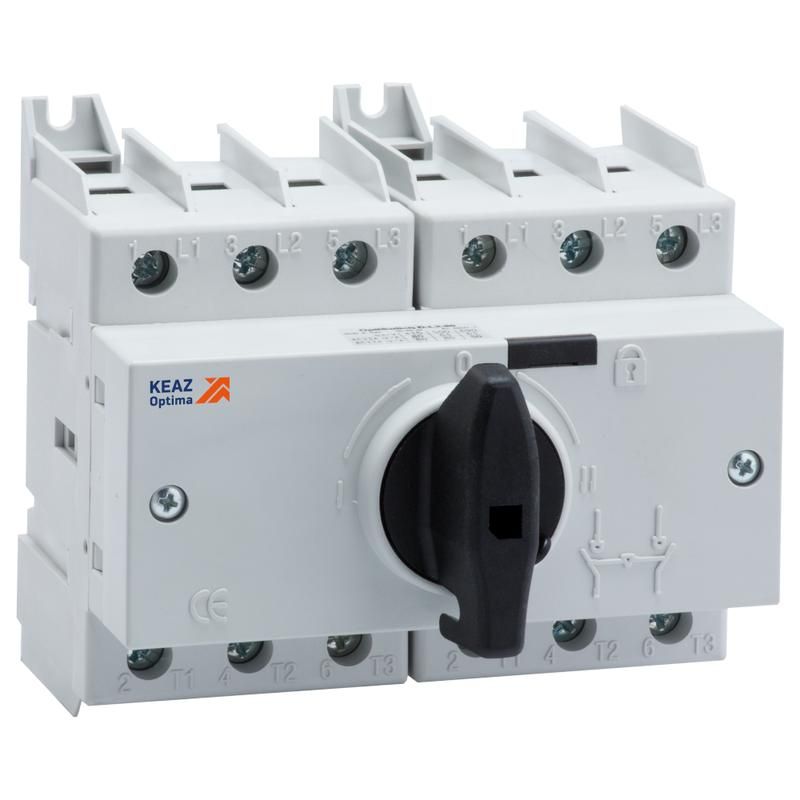

Выключатель-разъединитель реверсивный OptiSwitch DI-80-4C | 332089 КЭАЗ

Выключатель-разъединитель реверсивный OptiSwitch DI-80-4C от КЭАЗ предназначен для коммутации и безопасного отключения четырёхполюсных электрических цепей переменного тока до 690 В и 80 А. Он применяется в распределительных щитах для управления двигателями, где требуется реверс направления вращения и физическое отключение питания. Артикул 332089 соответствует модели с передней смещённой рукояткой и болтовым подключением.

Назначение и область применения

Выключатель-разъединитель реверсивный OptiSwitch DI-80-4C используется для ручного переключения направления вращения трёхфазных двигателей и последующего полного отключения цепи. Подходит для установки в силовые шкафы на объектах с частыми запусками и реверсами: насосы, вентиляторы, конвейеры, станки с ЧПУ. Обеспечивает видимый разрыв цепи - необходимое условие для обслуживания и ремонта согласно нормам безопасности.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока
• Номинальный ток: 80 А
• Число полюсов: 4
• Число переключающих контактов: 4
• Мощность при AC-3, 400 В: 55 кВт
• Степень защиты: IP00 (без внешней защиты - требует установки в закрытом шкафу)
• Способ монтажа: На панель (крепление через отверстия в корпусе)
• Тип подключения: Болтовое (для медных проводников сечением до 25 мм2)
• Рукоятка: Передняя, смещённая, несъёмная, эргономичная
• Гарантия: 60 месяцев

Совместимость и монтаж

OptiSwitch DI-80-4C устанавливается на жёсткую металлическую панель с помощью четырёх отверстий в корпусе. Монтаж не предполагает использование DIN-рейки - устройство крепится болтами. Для подключения используйте провода сечением до 25 мм2. Болтовые зажимы рассчитаны на момент затяжки 1,8–2,2 Нм. После монтажа проверьте надёжность соединений - отсутствие люфта и нагрева при нагрузке.

Безопасность и стандарты

Выключатель-разъединитель OptiSwitch DI-80-4C обеспечивает двойной разрыв каждой фазы - контакт размыкается в двух точках, что гарантирует полное отсутствие напряжения между выводами. Это соответствует требованиям ГОСТ IEC 60947-3. Отсутствие степени защиты IP00 означает, что устройство нельзя использовать вне защищённого шкафа - открытые токоведущие части опасны при доступе человека.

Преимущества

• Двойной разрыв контактов - повышает надёжность отключения и снижает риск дугового замыкания
• Фиксированная эргономичная рукоятка - исключает потерю или неправильную установку, удобна для работы в перчатках
• Высокая механическая износостойкость - рассчитана на многократные реверсы и отключения
• Долгий срок службы - 60 месяцев гарантии подтверждают качество сборки и материалов

Ограничения применения

• Не предназначена для автоматического управления - только ручное управление
• IP00 - нельзя устанавливать в условиях повышенной влажности, пыли или на открытом воздухе
• Не имеет встроенной защиты от перегрузки или короткого замыкания - обязательно применять с автоматическим выключателем или предохранителем
• Запрещено переключать под нагрузкой выше 55 кВт при 400 В - возможен выход из строя контактов

Примеры использования

• Шкаф управления насосной станцией - реверс для продувки трубопроводов
• Линия конвейера с обратным ходом - переключение направления движения
• Цеховая система вентиляции с регулировкой потока
• Оборудование для обработки металла - реверсивные шпиндели

Практические советы

• При монтаже убедитесь, что панель имеет достаточную жёсткость - вибрация может ослабить болты
• Проверяйте температуру контактов после первых 10–15 рабочих циклов - перегрев указывает на плохой контакт
• Не используйте этот выключатель вместо рубильника с IP54/IP65 - он не защищён от внешних воздействий
• Для систем с частыми реверсами рекомендуется контролировать состояние контактов каждые 500 циклов
• При замене устройства сохраните оригинальную рукоятку - она совпадает с другими моделями серии OptiSwitch
