Выключатель-разъединитель OptiSwitch DI-80-3 | 332068 КЭАЗ

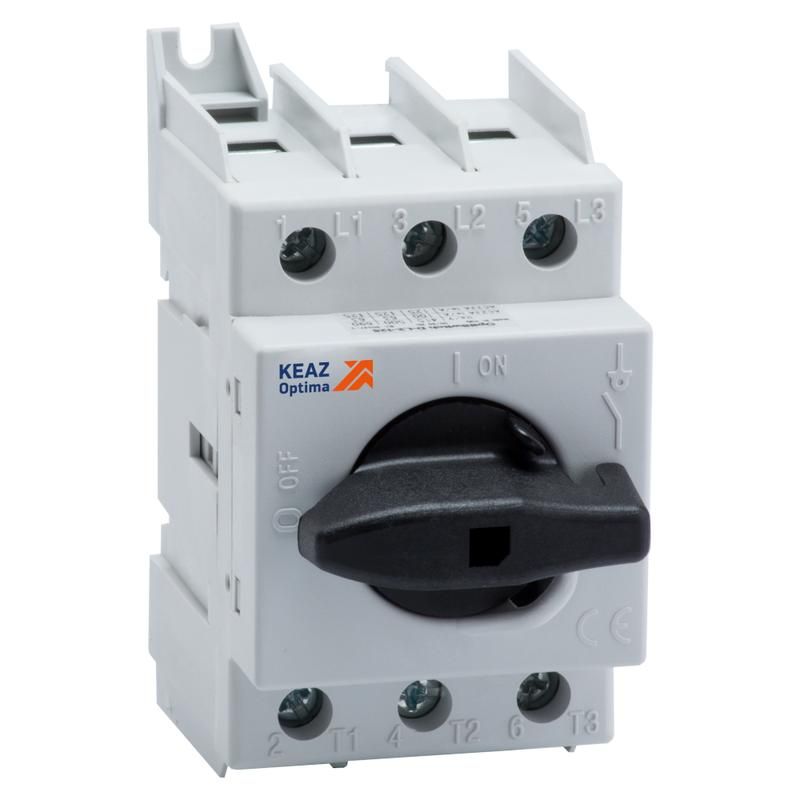

Выключатель-разъединитель OptiSwitch DI-80-3 - трёхполюсное устройство для безопасного отключения электрической цепи при обслуживании оборудования. Произведён КЭАЗ, артикул 332068. Подходит для монтажа на DIN-рейку и используется в распределительных щитах промышленных объектов.

Назначение и область применения

Выключатель-разъединитель OptiSwitch DI-80-3 предназначен для ручного отключения и изоляции электрической цепи перед проведением техобслуживания, ремонта или проверки. Он обеспечивает физическое разрывание всех трёх фаз одновременно, гарантируя полную безопасность персонала. Применяется в силовых щитах на предприятиях: для управления двигателями, нагревательными элементами, конвейерами и другим оборудованием с нагрузкой до 55 кВт при напряжении 400 В.

Технические характеристики

• Номинальное напряжение: 690 В - позволяет использовать в сетях до 690 В переменного тока, включая промышленные системы 400 В и 690 В.
• Номинальный ток: 80 А - способен коммутировать и удерживать ток до 80 ампер без перегрева.
• Количество полюсов: 3 - размыкает все три фазы одновременно.
• Номинальная мощность при AC-3, 400 В: 55 кВт - оптимальна для управления асинхронными двигателями этой мощности.
• Способ монтажа: DIN-рейка / монтажная плата - легко крепится на стандартную рейку типа TS35, либо болтами на плату.
• Количество переключающих контактов: 5 - включает 3 основных полюса и два дополнительных вспомогательных контакта для сигнализации или блокировок.
• Степень защиты: IP00 - не имеет внешней защиты от пыли и воды; требуется установка внутри закрытых шкафов.
• Тип подключения: болтовое - провода фиксируются гайками на клеммах, надёжно и долговечно.
• Рукоятка: поворотная - удобна для ручного управления, расположена спереди для доступа через дверцу шкафа.
• Гарантийный срок: 60 месяцев - 5 лет официальной гарантии от производителя.

Совместимость и монтаж

OptiSwitch DI-80-3 совместим с любой стандартной DIN-рейкой типа TS35. Монтаж осуществляется без инструментов: достаточно защёлкнуть устройство на рейке и слегка надавить до характерного щелчка. Для демонтажа потяните рычаг снизу корпуса - механизм автоматически освобождает контакт. Болтовые клеммы рассчитаны на провода сечением до 25 мм2. Два дополнительных контакта позволяют подключить сигналы состояния (например, “вкл” или “откл”) к системам контроля или аварийной сигнализации.

Безопасность и стандарты

Устройство соответствует требованиям международных норм IEC 60947-3 для выключателей-разъединителей. Обеспечивает двойной разрыв каждой фазы - каждая точка контакта размыкается в двух местах, что исключает риск частичного замыкания. Рукоятка имеет механическую блокировку в положении “выключено”, предотвращая случайное включение. Нельзя применять вне электрического шкафа - степень защиты IP00 требует герметичной среды.

Преимущества

• Компактность - занимает всего два модуля на DIN-рейке, несмотря на три полюса.
• Быстрая сборка и замена - возможность установки дополнительных полюсов (нейтраль, заземление) без инструментов.
• Надёжный двойной разрыв - минимизирует риск возникновения дуги и сохраняет целостность изоляции.
• Фиксированная эргономичная рукоятка - снижает вероятность ошибочного действия, не требует регулярной замены.
• Долгий срок службы - 60 месяцев гарантии подтверждают высокую прочность материалов и качество сборки.

Ограничения применения

• Не допускается использование вне закрытых электрических шкафов - IP00 не защищает от пыли, влаги и внешнего воздействия.
• Не предназначен для частого включения/отключения под нагрузкой - применяется только для изоляции, а не для регулярной коммутации двигателей.
• Не работает в условиях повышенной запылённости, влажности или агрессивной среды без дополнительной защиты шкафа.
• Не подходит для автоматических систем - требует ручного управления.

Примеры использования

• Отключение питания насоса на водопроводной станции перед ремонтными работами.
• Разъединение цепи конвейера на пищевом производстве для планового ТО.
• Обесточивание печи сопротивления в термическом цехе.
• Изолирование группы двигателей в распределительном щите завода.

Практические советы

• Перед монтажом проверьте соответствие сечения проводов и момента затяжки болтов - рекомендовано 1–1,5 Нм.
• Убедитесь, что дверца шкафа открывается так, чтобы рукоятка была полностью доступна - она должна свободно поворачиваться без препятствий.
• Если нужна защита от случайного включения - используйте замок или бирку на рукоятке (не предусмотрена конструкцией, но возможна внешняя блокировка).
• Для систем с автоматическим управлением добавьте вспомогательные контакты (их 2 шт.) к контроллеру - они дают сигнал о текущем состоянии устройства.
• Не путайте с автоматическими выключателями - OptiSwitch DI-80-3 не имеет тепловой или электромагнитной защиты, он лишь разъединяет цепь.
