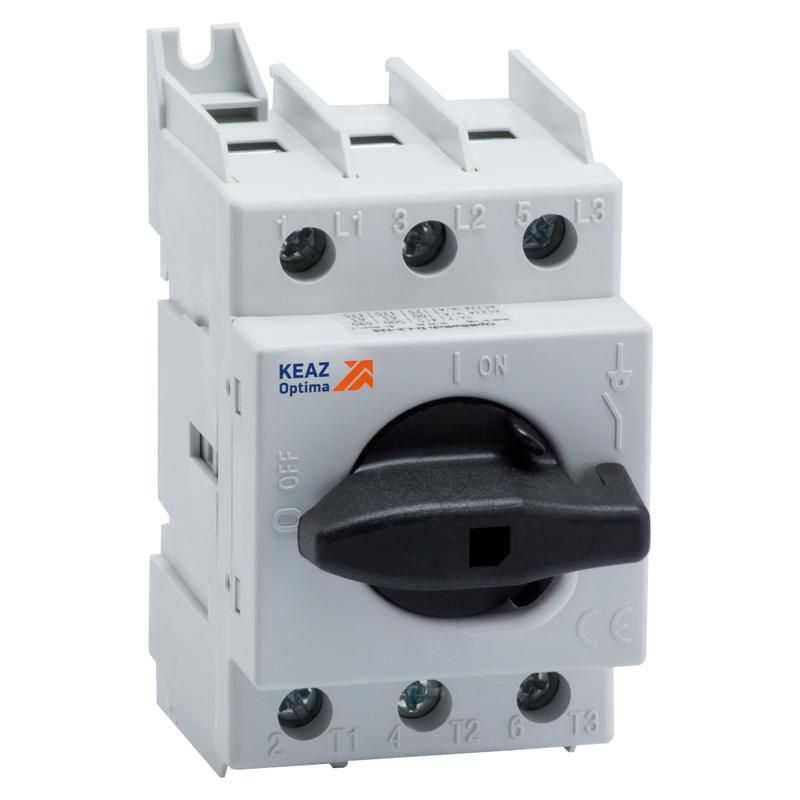

Выключатель-разъединитель OptiSwitch DI-125-3 | 332070 КЭАЗ

Выключатель-разъединитель OptiSwitch DI-125-3 от КЭАЗ предназначен для безопасного отключения и изоляции трёхфазных электрических цепей в распределительных щитах. Этот аппарат сочетает функции коммутации и физического разрыва цепи, обеспечивая надёжную изоляцию при обслуживании. Артикул 332070 соответствует модели с номинальным током 125 А и напряжением до 690 В.

Назначение и область применения

Выключатель-разъединитель OptiSwitch DI-125-3 используется для ручного отключения трёхфазных нагрузок в целях безопасности при техобслуживании, ремонте или аварийном отключении. Применяется в распределительных щитах промышленных объектов: на станках, конвейерах, насосных станциях, системах вентиляции и других устройствах с мощностью до 86 кВт при 400 В. Подходит для установки в шкафы, где требуется явное визуальное подтверждение разрыва цепи.

Технические характеристики

• Номинальный ток: 125 А
• Номинальное напряжение: 690 В
• Количество полюсов: 3
• Номинальная мощность при AC-3, 400 В: 86 кВт
• Тип управления: ручка-переключатель с положениями ВКЛ/ОТКЛ
• Способ подключения: болтовое соединение
• Степень защиты: IP00 (без защиты от пыли и воды - требует установки внутри закрытых щитов)
• Контакты вспомогательной цепи: 2 нормально открытых (НО), 2 нормально замкнутых (НЗ)
• Способ монтажа: на DIN-рейку или монтажную плату
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

OptiSwitch DI-125-3 устанавливается на стандартную DIN-рейку типа TS35 без инструментов - достаточно приложить усилие до характерного щелчка. Для снятия - аналогично, нажимом на фиксатор. Монтаж на монтажную плиту возможен через отверстия в корпусе. Болтовые клеммы рассчитаны на провода сечением до 50 мм2. Вспомогательные контакты (2 НО + 2 НЗ) позволяют подключить сигнализацию состояния (например, “выключен” или “в работе”) к автоматическим системам контроля. Устройство совместимо с другими модулями серии OptiSwitch, что позволяет компактно собирать щиты.

Безопасность и стандарты

Выключатель-разъединитель OptiSwitch DI-125-3 обеспечивает двойной разрыв каждого полюса - это гарантирует полное отключение всех фаз и исключает риск частичного питания нагрузки. Конструкция не допускает случайного включения: рукоятка жёстко зафиксирована и не снимается, предотвращая неквалифицированное вмешательство. Соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для устройств отключения. IP00 означает, что устройство не имеет внешней защиты - его нельзя использовать вне закрытого щита.

Преимущества

• Двухкратный разрыв контактов - повышает безопасность при обслуживании
• Удобная фиксация на DIN-рейке - монтаж и демонтаж без инструментов
• Жёсткая, несъёмная рукоятка - снижает риск неверного действия персоналом
• Встроенные вспомогательные контакты - позволяют интегрировать сигналы в системы автоматизации
• Длительная гарантия - 5 лет, что свидетельствует о высокой надёжности

Ограничения применения

OptiSwitch DI-125-3 не предназначен для частого включения/отключения под нагрузкой - он не рассчитан на частую коммутацию, как контактор. Его задача - изоляция, а не управление. Не применяется во влажных, пыльных или наружных условиях из-за степени защиты IP00. Не следует использовать в качестве основного выключателя для двигателей с частым пуском - для этого нужны контакторы или магнитные пускатели. Также не подходит для цепей с током выше 125 А - превышение может вызвать перегрев и выход из строя.

Примеры использования

• Отключение трёхфазного станка перед техническим осмотром
• Физическое отсоединение нагревательного блока в термической печи
• Разъединение ввода в распределительный щит для планового отключения
• Изоляция насосной группы в системе водоснабжения
• Обеспечение “энергоизоляции” согласно правилам OSHA / ПТЭ при работах на оборудовании

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и момента затяжки болтов - рекомендовано 1–1,5 Нм
• Не используйте этот выключатель для регулярного запуска оборудования - он не предназначен для частой коммутации под нагрузкой
• Убедитесь, что щит, куда устанавливается OptiSwitch DI-125-3, герметичен и защищён от попадания влаги и пыли
• Вспомогательные контакты можно задействовать для индикации состояния через LED-индикаторы или PLC
• При сборке щита учтите, что устройство занимает 3 модуля (54 мм) на DIN-рейке - планируйте свободное пространство рядом для доступа к рукоятке
