Выключатель-разъединитель NH40-125/3 ,3P ,125А, стандартная рукоятка управления | 393261 CHINT

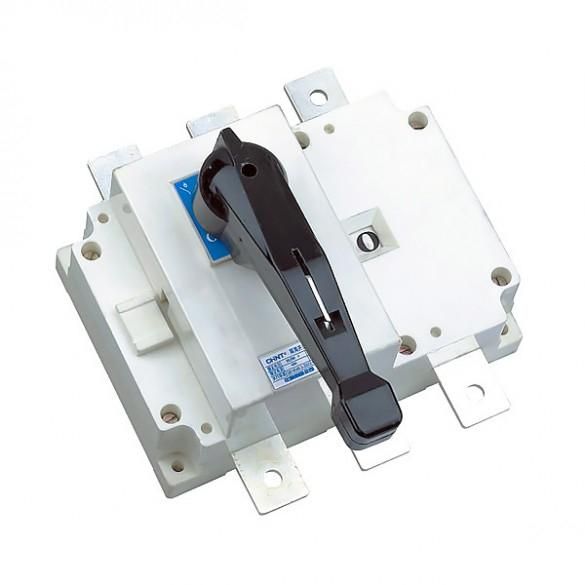

Выключатель-разъединитель 3-полюсный 125А с стандартной рукояткой управления NH40-125/3 от бренда CHINT предназначен для безопасного отключения и изоляции электрических цепей в распределительных системах. Этот аппарат сочетает функции коммутации и разъединения, что делает его надежным решением для промышленных и жилищных объектов.

Назначение и область применения

Выключатель-разъединитель NH40-125/3 используется для ручного отключения электрической цепи под нагрузкой и последующего создания видимого воздушного зазора - это необходимо для проведения обслуживания, ремонта или проверки оборудования. Применяется в составе низковольтных комплектных устройств: ВРУ, распределительных щитов, ящиков управления, станционных пультов. Подходит для сетей переменного тока до 690 В / 50 Гц и постоянного тока до 440 В. Часто устанавливается как главный выключатель ввода в здание или на участке.

Технические характеристики

• Номинальный ток: 125 А - способен долговременно проводить ток этой величины без перегрева
• Номинальное напряжение: 690 В переменного тока, 440 В постоянного тока
• Количество полюсов: 3 - управление всеми фазами одновременно
• Коммутируемая мощность при AC-3, 400 В: 63 кВт - позволяет отключать двигатели и другую активную нагрузку
• Условный номинальный ток короткого замыкания (Icu): 10 кА - обеспечивает сохранность при аварийном токе до 10 тысяч ампер
• Номинальный кратковременно выдерживаемый ток: 10 кА - выдерживает КЗ без разрушения в течение времени срабатывания автоматического выключателя
• Степень защиты IP20 - защищен от прикосновений пальцев и твердых предметов, но не герметичен; требует установки внутри закрытого шкафа
• Тип управления: поворотная удлинённая рукоятка - удобна для дистанционного оперирования через дверцу шкафа
• Цвет рукоятки: черный - контрастный, легко различим
• Конструкция: комплектное устройство в прочном корпусе - готов к монтажу без сборки
• Вспомогательные контакты: отсутствуют - не имеет сигнализационных выходов

Совместимость и монтаж

Выключатель-разъединитель NH40-125/3 совместим со стандартными DIN-рейками и монтажными платформами, используемыми в комплектных устройствах серии NH40. Установка осуществляется на плоскую поверхность с помощью болтов или специальных креплений, предусмотренных конструкцией корпуса. Для работы требуется свободное пространство вокруг аппарата - минимум 50 мм с каждой стороны для теплоотвода и доступа к рукоятке. Монтаж допускается только в сухих помещениях, где температура не выходит за пределы -25C…+40C. Обязательно соблюдение правил электромонтажа: питание должно быть полностью отключено перед работой, а после установки - проверена механическая целостность и плавность хода рукоятки.

Безопасность и стандарты

Выключатель-разъединитель NH40-125/3 соответствует требованиям международных стандартов IEC 60947-3 и ГОСТ Р 50030.3. Конструкция гарантирует четкое положение “включен”/“выключен”, исключающее случайное включение. Наличие видимого разрыва при отключении обеспечивает выполнение норм безопасности при проведении ремонтных работ. Исполнение как главного выключателя подтверждает соответствие требованиям к вводному оборудованию в соответствии с ПУЭ.

Преимущества

• Максимальная надежность при высоких токах короткого замыкания благодаря прочной контактной системе
• Удобная длинная рукоятка - возможность удаленного управления без открывания шкафа
• Жесткий металлический корпус - устойчив к механическим воздействиям и вибрациям
• Совместимость с другими модулями серии NH40 - можно использовать в единой системе с автоматическими выключателями и предохранителями
• Не требует техобслуживания в процессе эксплуатации - срок службы ограничен только количеством операций (до 10 000 циклов)

Ограничения применения

• Не предназначен для частого включения/отключения под нагрузкой - не является выключателем для регулярного управления двигателем
• IP20 не допускает использование во влажных, пыльных или наружных условиях - обязательно помещение с контролируемой средой
• Отсутствие вспомогательных контактов - нельзя подключить сигналы состояния к системе автоматизации без внешних реле
• Не работает в режиме автоматического отключения - всегда требует ручного действия
• Не рекомендован для цепей с высокой индуктивностью выше 63 кВт без согласования с защитными устройствами

Примеры использования

• Главный рубильник в ВРУ многоквартирного дома
• Отключающий элемент перед частотным преобразователем на производстве
• Разъединитель в распределительном щите станочного парка
• Входной выключатель в шкафе управления насосной станцией
• Обеспечение изоляции цепи при плановом техобслуживании системы освещения

Практические советы

• Перед установкой проверьте, чтобы номинальный ток нагрузки не превышал 125 А - перегрузка снижает срок службы контактов
• При использовании в качестве главного выключателя убедитесь, что он установлен перед счетчиком и основными автоматами
• Не затягивайте кабельные зажимы слишком сильно - это может повредить медные жилы и вызвать нагрев
• Регулярно проверяйте состояние рукоятки: если она стала туго поворачиваться - возможно, нужна смазка механизмов (только специальной термостойкой смазкой)
• При замене старого рубильника - сверьте габариты и тип крепления. Выключатель-разъединитель NH40-125/3 имеет стандартизированные размеры, совместимые с большинством шкафов производства CHINT
