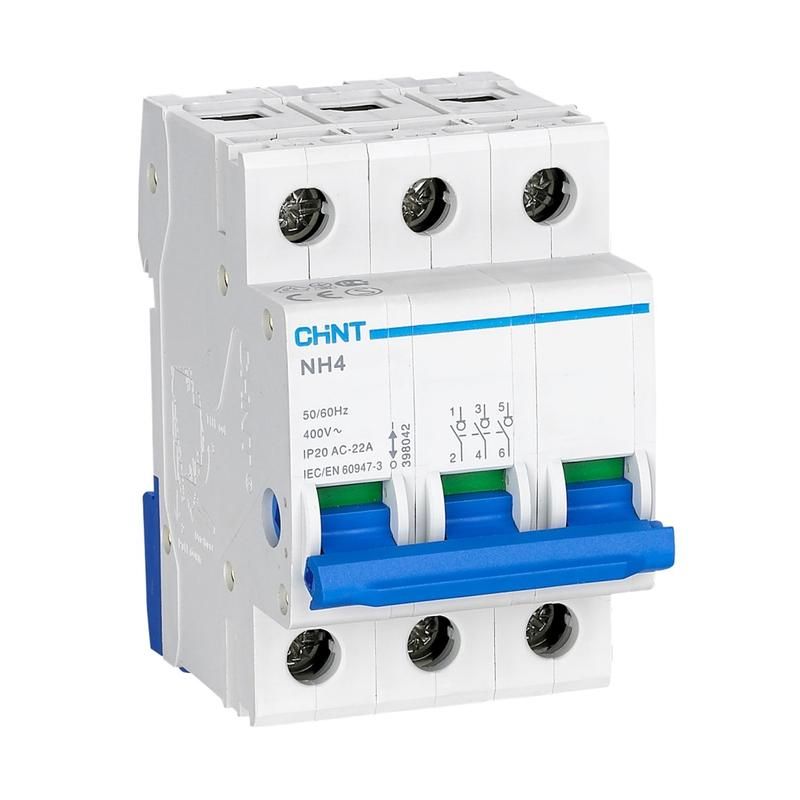

Выключатель нагрузки NH4 3P 125A (DB) (R) | 398034 CHINT

Выключатель нагрузки трехполюсный 125А NH4 (R) от CHINT - надёжный аппарат для коммутации трёхфазных нагрузок до 50 кВт в распределительных щитах. Артикул 398034 обеспечивает безопасное отключение питания при обслуживании оборудования.

Назначение и область применения

Выключатель нагрузки трехполюсный 125А NH4 (R) предназначен для ручного включения и отключения трёхфазных электрических нагрузок в нормальных условиях работы. Применяется в качестве вводного аппарата в конечных распределительных щитах жилых, общественных и промышленных зданий. Подходит для отключения двигателей, нагревательных элементов, освещения и другого оборудования, работающего при напряжении до 415 В и частоте 50/60 Гц. Не предназначен для автоматического отключения при аварийных ситуациях - для этого требуются автоматы или контакторы.

Технические характеристики

• Номинальный ток: 125 А (AC-3, 400 В) - способен управлять нагрузкой до 50 кВт
• Число полюсов: 3 - управление всеми фазами одновременно
• Напряжение: до 415 В переменного тока, 50/60 Гц
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и воды
• Тип управления: рычажный переключатель - удобен для ручного оперирования
• Тип подключения: винтовые зажимы - совместим с кабелями, шинами типов PIN и FORK
• Материал корпуса: пластик - легкий, не проводящий, устойчив к внешним воздействиям
• Монтаж: на DIN-рейку 35 мм - стандартная установка в щитах
• Ширина одного полюса: 18 мм - компактная сборка в щите
• Механическая износостойкость: 8500 циклов включения/отключения
• Электрическая износостойкость: 1500 циклов при номинальной нагрузке
• Категория применения: AC22A - для управления двигателями и аналогичными нагрузками
• Кратковременный ток: 12·Ie / 1 сек - выдерживает кратковременные перегрузки
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренной запылённостью

Совместимость и монтаж

Выключатель нагрузки трехполюсный 125А NH4 (R) легко монтируется на стандартную DIN-рейку 35 мм. Для подключения используются винтовые зажимы - подходят медные кабели сечением до 50 мм2, а также шины типа PIN и FORK. Устройство совместимо с другими аппаратами серии NH4, что позволяет собирать модульные щиты. Обеспечивается плотное прилегание к контактам при правильном затягивании винтов - не допускается перетягивание, чтобы не повредить изоляцию.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-3 для выключателей нагрузки. Категория применения AC22A гарантирует надёжную работу при коммутации индуктивных нагрузок, таких как электродвигатели. Наличие видимого разрыва при отключении обеспечивает безопасность при техобслуживании - можно визуально подтвердить отсутствие напряжения. Однако IP20 не защищает от брызг и пыли - применение возможно только внутри закрытых щитов.

Преимущества

• Удобный рычаг с чётким положением “ВКЛ”/“ОТКЛ” - исключает случайное включение
• Видимый разрыв контактов - важен для безопасности при работах по техобслуживанию
• Компактная конструкция - три полюса занимают всего 54 мм (3×18 мм)
• Высокая механическая долговечность - 8500 циклов - подходит для частого ручного управления
• Готов к использованию без дополнительных устройств - просто монтируется и подключается

Ограничения применения

• Не является автоматическим выключателем - не защищает от перегрузок и коротких замыканий
• IP20 - нельзя использовать вне закрытых щитов, в сырых или пыльных средах
• Не рассчитан на частую коммутацию при высоких токах - более 1500 циклов под нагрузкой снижают срок службы
• Только ручное управление - не подходит для автоматических систем управления
• Не применяется в сетях постоянного тока

Примеры использования

• Вводной выключатель в распределительном щите торгового центра
• Отключающее устройство перед группой насосов на промышленном участке
• Ручной разъединитель для обслуживания системы кондиционирования
• Коммутирующий аппарат в щите холодильного оборудования

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и номинала винтовых зажимов - используйте кабель не менее 16 мм2 для 125 А
• Обязательно отключите питание перед установкой - даже при отключенном выключателе возможен контакт с фазами выше
• При сборке щита учитывайте ширину устройства - три полюса займут 54 мм, плюс зазоры между соседними аппаратами
• Не используйте этот выключатель вместо автомата - всегда сочетайте его с защитными устройствами (например, автоматическими выключателями)
• Проверяйте состояние контактов каждые 6–12 месяцев при активном использовании - окисление может вызвать перегрев
• Артикул 398034 - это именно трёхполюсная версия; если нужен один или два полюса - выбирайте другие модели серии NH4
