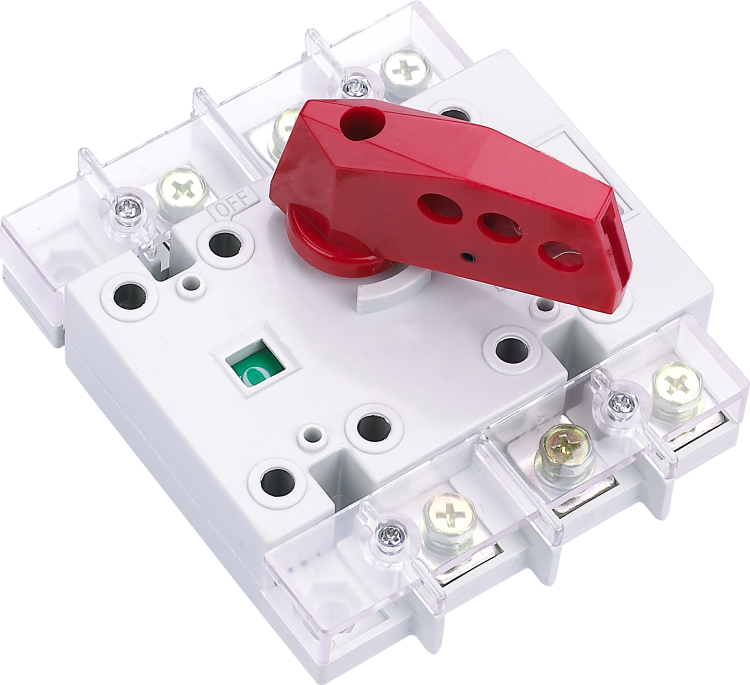

Выключатель-разъединитель ВР-101 3Р 125A с видимым разрывом задний доступ | 40051DEK DEKraft APC

Выключатель-разъединитель серии ВР-101, артикул 40051dek, предназначен для безопасного отключения электроцепей с видимым разрывом. Этот аппарат сочетает функции коммутации и изоляции, что делает его незаменимым в распределительных щитах промышленного оборудования. Бренд DEKRAFT реализует проверенную временем конструкцию, ориентированную на надежность и простоту обслуживания.

Назначение и область применения

Выключатель-разъединитель ВР-101 используется для ручного отключения цепей постоянного или переменного тока с частотой 50 Гц. Он применяется там, где требуется физически видимый разрыв цепи - например, перед техобслуживанием, ремонтом или аварийным отключением. Подходит для установки в силовые щиты станков, насосных систем, конвейеров и других устройств с смешанными активными и индуктивными нагрузками (категория применения AC-22B).

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 125 А
• Номинальное напряжение изоляции: 690 В
• Условный ток короткого замыкания: 12 кА
• Тип управления: тумблер с механической фиксацией положений «ВКЛ/ВЫКЛ»
• Тип присоединения: винтовые медные клеммы
• Габариты: 120×135×140 мм
• Степень защиты: IP00 - без защиты от внешних воздействий
• Способ монтажа: на монтажную плату (панель)
• Подключение питания: сверху или снизу
• Конструкция: стационарная, компактная версия
• Цвет корпуса: черный

Совместимость и монтаж

Выключатель-разъединитель ВР-101 устанавливается на DIN-рейку через монтажную плату, совместимую с типоразмером 160. Для монтажа необходима подготовленная панель с отверстием соответствующих размеров. Клеммы рассчитаны на подключение однопроволочных и многожильных проводников сечением до 35 мм2. Убедитесь, что момент затяжки винтов соответствует рекомендациям производителя - перетягивание может повредить контактную группу. Обратите внимание: выключатель не имеет собственной защиты от пыли и влаги - он требует установки внутри закрытого щита.

Безопасность и стандарты

Изделие соответствует требованиям к категории применения AC-22B - то есть способно коммутировать смешанные нагрузки, включающие двигатели и нагревательные элементы. Двойной разрыв каждого полюса обеспечивает эффективное гашение электрической дуги, снижая риск оплавления контактов. Наличие блокировки предотвращает случайное включение при проведении работ. Однако, поскольку степень защиты IP00, использование вне защищённого шкафа запрещено.

Преимущества

• Видимый разрыв - позволяет визуально подтвердить отсутствие напряжения на оборудовании
• Двойной разрыв контактов - увеличивает срок службы и снижает вероятность отказа при коммутации
• Медные клеммы - обеспечивают минимальные потери и стабильный контакт даже при длительной нагрузке
• Гибкий подвод питания - можно подключать сверху или снизу, что упрощает сборку щитов
• Компактные габариты - экономят место в распределительном щите

Ограничения применения

• Не предназначен для работы на открытом воздухе - отсутствует защита от пыли и влаги (IP00)
• Не является автоматическим выключателем - не обеспечивает защиту от перегрузок и КЗ
• Не допускается применение в качестве основного средства защиты - только как изолирующий разъединитель
• Требуется обязательная установка в закрытый металлический или пластиковый щит
• Не подходит для частых операций включения/выключения - не рассчитан на интенсивную коммутацию

Примеры использования

• Отключение питания станка CNC перед техническим осмотром
• Разъединение цепи конвейера при плановом обслуживании
• Физическое отключение группы мощных нагревателей в термической печи
• Изоляция участка сети в распределительном щите промышленного объекта

Практические советы

• Перед монтажом проверьте соответствие сечения провода и зажима - максимальное сечение - 35 мм2
• Обязательно используйте блокировочные устройства (например, замки) при работе в режиме “Отключен” - это требование норм безопасности
• При установке в щит учтите посадочное отверстие 120×135 мм - точное совпадение необходимо для герметичности
• Не используйте этот выключатель в качестве замены автоматического выключателя - он не отключает при перегрузке
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации - окисление может вызвать перегрев
