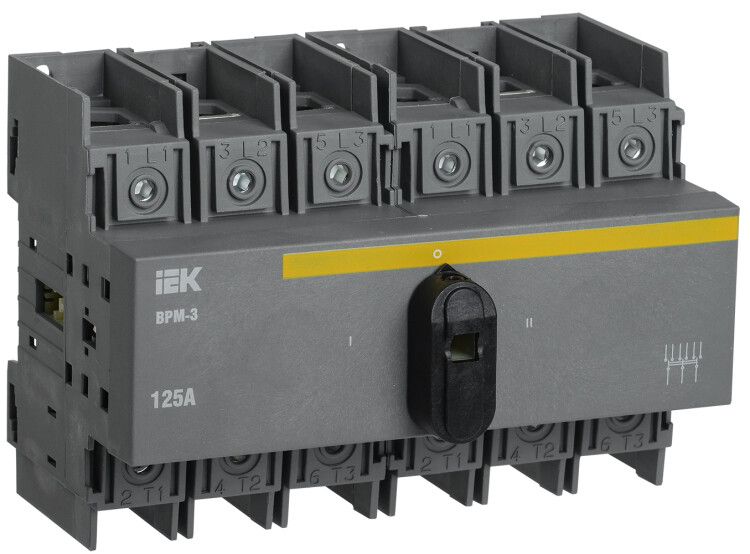

Выключатель-разъединитель модульный 3п 125А ВРМ-3 KARAT IEK MVR30-3-125

Выключатель-разъединитель модульный 3-полюсный 125А ВРМ-3 от бренда IEK предназначен для безопасного отключения и переключения электрических цепей переменного тока. Этот аппарат сочетает функции выключателя и разъединителя, обеспечивая механическую изоляцию цепи - важную особенность для обслуживания и ремонта. Артикул mvr30-3-125 входит в серию KARAT и рассчитан на работу в распределительных щитах с DIN-рейкой.

Назначение и область применения

Выключатель-разъединитель модульный 3-полюсный 125А ВРМ-3 используется для ручного отключения и переключения трёхфазных цепей переменного тока. Он применяется там, где требуется физическая изоляция участка сети - например, перед техобслуживанием оборудования. Также он подходит для переключения между основным и резервным источником питания, когда важно гарантированно отключить одну цепь до включения другой.

Подходит для установки в силовые щиты промышленных объектов: станки, насосы, компрессоры, системы вентиляции, конвейеры. Не предназначен для частых операций включения/выключения - это не автоматический выключатель, а устройство для редких, плановых операций.

Технические характеристики

• Номинальный ток: 125 А - максимальный постоянный ток, который может проходить через контактную систему без перегрева.
• Номинальное напряжение: 690 В - допустимое рабочее напряжение в цепях переменного тока (AC); также работает при DC, но без гарантии отключающей способности.
• Количество полюсов: 3 - все три фазы отключаются одновременно, исключая риск работы на одной или двух фазах.
• Способ монтажа: DIN-рейка 35 мм - устанавливается в стандартные распределительные щиты без дополнительных креплений.
• Модульная ширина: 7.8 модулей - занимает место в щите, эквивалентное семи с половиной стандартным модулям (по 17,5 мм каждый).
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям пальцами, но не от пыли и влаги; требует установки внутри закрытого щита.
• Тип рукоятки: рычаг поворотный - удобен для ручного управления, позволяет легко определить положение «вкл/выкл» по ориентации.
• Срок службы: 15 лет - при условии соблюдения режимов эксплуатации и отсутствия сверхтоков.
• Номинальная отключающая способность: 0 кА - не имеет встроенной защиты от КЗ. Отключение происходит только при ручном воздействии, без гашения дуги.

Совместимость и монтаж

Выключатель-разъединитель модульный 3-полюсный 125А ВРМ-3 совместим со всеми стандартными DIN-рейками 35 мм. Установка выполняется путём защёлкивания на рейку - никаких болтов или инструментов не требуется. Подключение проводов осуществляется зажимами на входе и выходе каждого полюса. Максимальное сечение жил - 50 мм2 (проверьте документацию производителя для точной информации).

Убедитесь, что свободное пространство вокруг аппарата позволяет свободно повернуть рычаг - минимальный радиус действия составляет около 40–50 мм. Не устанавливайте рядом с нагреваемыми элементами - температура окружающей среды не должна превышать +40 C.

Безопасность и стандарты

Выключатель-разъединитель модульный 3-полюсный 125А ВРМ-3 соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Его конструкция обеспечивает видимый разрыв цепи - это обязательное требование для безопасности при работах на оборудовании. Наличие фиксированного положения «выключено» предотвращает случайное включение.

При работе с этим устройством всегда используйте средства индивидуальной защиты: диэлектрические перчатки, очки, отключайте питание перед доступом к клеммам. Не пытайтесь использовать его как замену автоматическому выключателю - он не отключит цепь при перегрузке или коротком замыкании.

Преимущества

• Механическая надёжность: простая конструкция без электроники снижает вероятность отказа.
• Видимый разрыв: можно визуально убедиться, что цепь полностью отключена - критично для ремонтных работ.
• Удобная форма рукоятки: поворотный рычаг легко управляем даже в перчатках, хорошо заметен в щите.
• Совместимость с серией KARAT: одинаковый стиль и размеры позволяют компактно собирать щиты с другими элементами этой серии.
• Долгий срок службы: 15 лет при правильной эксплуатации - меньше необходимости в замене.

Ограничения применения

• Не предназначен для защиты от коротких замыканий - обязательно устанавливайте в паре с автоматическим выключателем или предохранителем.
• Не работает в условиях повышенной запылённости или влажности - IP20 требует герметичного щита.
• Не рекомендован для частого включения/выключения - более 10–15 раз в день может снизить срок службы контактов.
• Не поддерживает дистанционное управление - только ручное переключение.
• Не имеет сигнализации состояния - нельзя подключить индикацию включения без внешних решений.

Примеры использования

• Переключение питания станка с основной сети на автономный генератор во время отключения электроэнергии.
• Отключение трёхфазного двигателя перед проведением технического осмотра.
• Разделение секций в распределительном щите для изоляции одного контура при ремонте другого.
• Обеспечение безопасного доступа к кабельным каналам в промышленных помещениях.

Практические советы

• Выбирайте этот выключатель-разъединитель только тогда, когда вам нужна именно механическая изоляция, а не защита от перегрузок. Для защиты используйте автоматические выключатели.
• При сборке щита учтите ширину 7.8 модуля - планируйте место заранее, особенно если щит уже занят.
• После монтажа проверните рычаг несколько раз - убедитесь, что движение плавное, без заеданий.
• Не затягивайте клеммы слишком сильно - это может повредить пластиковые корпуса или деформировать контакты.
• Помечайте положение «вкл/выкл» на лицевой панели щита - это повысит безопасность при работе персонала.
