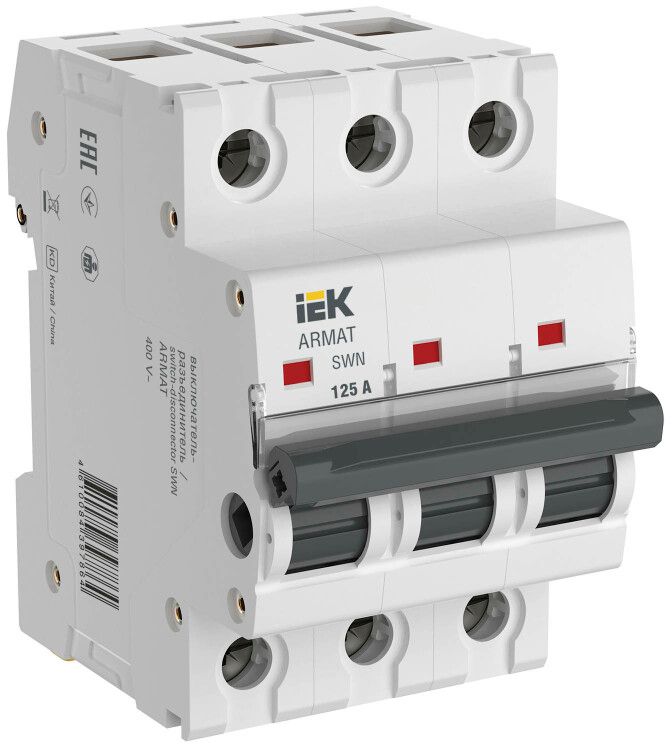

Выключатель нагрузки SWN 3P 125А | AR-SWN-3-125 IEK ARMAT

Выключатель-разъединитель нагрузки 3P 125А SWN от IEK предназначен для безопасного отключения электрических цепей под нагрузкой. Этот аппарат из серии ARMAT обеспечивает надёжную коммутацию в распределительных щитах промышленных объектов и используется там, где требуется физическое размыкание цепи с видимым зазором.

Назначение и область применения

Выключатель-разъединитель нагрузки 3P 125А SWN применяется для ручного отключения трёхфазных цепей под рабочей нагрузкой. Он не защищает от перегрузок или КЗ - эти функции возложены на автоматы или предохранители. Устройство удобно использовать перед обслуживанием оборудования, чтобы гарантированно обесточить участок сети. Подходит для установки в силовые щиты на заводах, в насосных станциях, на конвейерах и других промышленных системах, где нужен явный разрыв цепи.

Технические характеристики

• Номинальный ток: 125 А - способен длительно проводить ток до этого значения без перегрева;
• Номинальное напряжение: 400 В - рассчитан на работу в сетях переменного тока до 400 В между фазами;
• Количество полюсов: 3 - управляет всеми тремя фазами одновременно;
• Тип тока: AC - работает только с переменным током, не постоянным;
• Степень защиты IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды; требует установки внутри закрытого щита;
• Модульная ширина: 3 модуля - занимает 54 мм в DIN-рейке (стандарт 18 мм/модуль);
• Срок службы: 15 лет - при соблюдении условий эксплуатации и частоты операций;
• Контакты: нет НЗ-контактов и переключающих контактов - устройство выполняет только функцию разъединения.

Совместимость и монтаж

Выключатель-разъединитель нагрузки 3P 125А SWN устанавливается на DIN-рейку типа TS35 в распределительном щите. Для подключения используются болтовые зажимы - рекомендуется затягивать их моментом 1–1,5 Нм. Максимальное сечение жил: 25 мм2 (медные). Обязательно отключайте питание перед монтажом. Устройство совместимо со всеми типами автоматов и рубильниками, установленными рядом по стандарту IEC 60947-3.

Безопасность и стандарты

Выключатель-разъединитель нагрузки 3P 125А SWN соответствует требованиям стандарта IEC 60947-3 для аппаратов управления. Конструкция обеспечивает двойной разрыв каждого полюса - это гарантирует полное отключение цепи и исключает случайное восстановление питания. Отличается повышенной механической прочностью контактов по сравнению с обычными автоматическими выключателями.

Преимущества

• Усиленные контактные группы - выдерживают больше циклов включения/выключения, чем стандартные автоматы;
• Чёткий визуальный индикационный положение - легко определить, включен или отключен прибор;
• Долгий срок службы - до 15 лет при регулярном использовании;
• Работает под нагрузкой - можно отключать оборудование без потери времени на снижение мощности;
• Простая конструкция - мало деталей, высокая отказоустойчивость.

Ограничения применения

• Не имеет встроенной защиты от перегрузок и коротких замыканий - обязательно используйте вместе с автоматическим выключателем;
• IP20 - нельзя применять во влажных помещениях, на улице или в местах с пылью без дополнительной защиты;
• Не предназначена для частого включения/отключения более 10 раз в час - это снизит срок службы контактов;
• Подходит только для переменного тока - не работает в DC-сетях.

Примеры использования

• Отключение трехфазного двигателя перед ремонтом станка;
• Обеспечение безопасности при техобслуживании конвейерной системы;
• Разъединение входящего питания в распределительном щите предприятия;
• Автономное отключение нагревательных элементов в термокамере.

Практические советы

• Выбирайте этот выключатель, когда вам нужен именно разъединитель, а не автомат - он не спасёт от аварии, но сделает ремонт безопаснее;
• Проверьте посадочные габариты: ширина 54 мм, глубина около 80 мм - убедитесь, что есть место в щите;
• Не используйте для управления частотными преобразователями или чувствительной электроникой - возможны скачки напряжения при отключении;
• При сборке щита располагайте его ближе к источникам питания - так проще контролировать целостность цепи;
• Помните: после отключения устройства цепь остаётся обесточенной только до следующего включения - не доверяйте ему роль “замка” без внешнего запирания.
