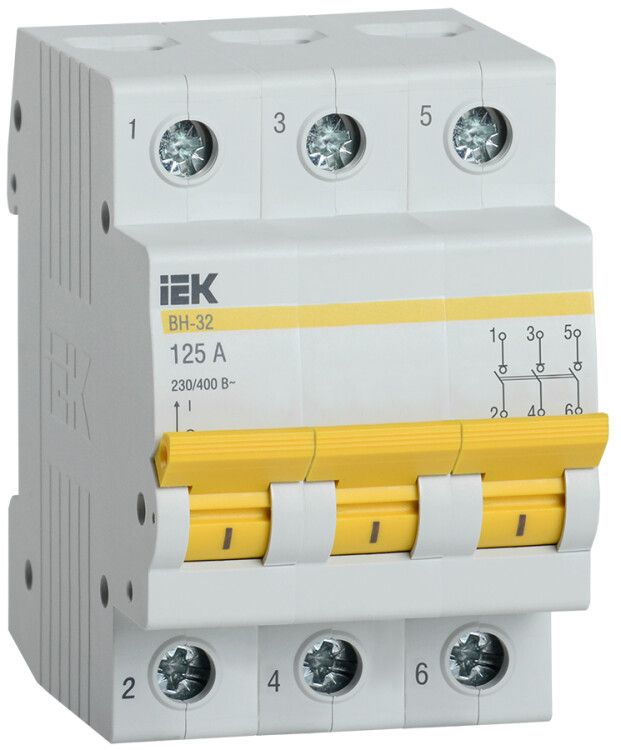

Выключатель нагрузки модульный (мини-рубильник) ВН-32 3Р 125А | MNV10-3-125 IEK

Выключатель нагрузки (мини-рубильник) ВН-32 3Р 125А модульный от бренда IEK (ИЭК) предназначен для безопасного коммутирования трёхфазных цепей до 125 А в распределительных щитах на DIN-рейке. Этот аппарат сочетает функции выключателя и разъединителя, обеспечивая надёжное отключение питания для обслуживания и ремонта оборудования.

Назначение и область применения

Выключатель нагрузки ВН-32 3Р 125А модульный используется для ручного включения, отключения и разъединения электрической цепи при рабочих токах до 125 А. Он не рассчитан на автоматическое отключение при КЗ - для этого требуются автоматы. Применяется в качестве главного рубильника перед группой автоматических выключателей, в системах управления насосами, компрессорами, нагревательными установками и другим промышленным оборудованием.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальный ток: 125 А
• Количество полюсов: 3
• Способ монтажа: на DIN-рейку (3 модуля шириной)
• Функция: выключатель-разъединитель нагрузки (не имеет защиты от КЗ)
• Количество нормально открытых (НО) контактов: 3
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не герметичен
• Тип рукоятки: рычаг перекидной, серого цвета
• Срок службы: 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Устройство устанавливается на стандартную DIN-рейку типа TS35. Ширина 3 модуля позволяет разместить его в типовых распределительных щитах без необходимости увеличивать габариты корпуса. Для подключения используются винтовые зажимы - рекомендуется использовать провода сечением до 50 мм2. Монтаж выполняется при отключенном питании. Убедитесь, что все фазы отключены перед работой.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Сертифицирован для работы в помещениях с нормальной влажностью и температурой от -25C до +40C. Отсутствие защиты от сверхтоков делает обязательным использование в паре с автоматическими выключателями или предохранителями.

Преимущества

• Чёткая визуальная индикация положения (рукоятка вверх - включено, вниз - отключено)
• Простая механическая конструкция - высокая надёжность и долгий срок службы
• Модульный формат совместим со всеми популярными щитами IEK KARAT и аналогичными
• Отсутствие сложной электроники снижает риск отказа при скачках напряжения

Ограничения применения

• Не предназначена для отключения токов короткого замыкания - обязательно используйте с автоматическим выключателем
• IP20 не допускает установку во влажных, пыльных или наружных условиях
• Не поддерживает дистанционное управление - только ручное переключение
• Не работает с постоянным током (DC) - только переменный ток AC

Примеры использования

• Главный рубильник перед группой автоматов в щите насосной станции
• Разъединитель для обслуживания теплового оборудования (печи, ТЭНы)
• Отключающее устройство в цепях конвейеров и приводов на заводе
• Резервный выключатель в системах бесперебойного питания (до UPS)

Практические советы

• Выбирайте этот выключатель только как элемент разъединения, а не защиты - всегда ставьте перед ним автоматический выключатель нужного номинала
• Проверяйте соответствие сечения кабеля и зажимов: максимальное сечение - 50 мм2
• При сборке щита учтите, что ВН-32 занимает 3 модуля - планируйте место заранее
• Не используйте в местах с возможным попаданием воды, пыли или химически активных сред - IP20 недостаточно
• При длительной работе под нагрузкой проверяйте температуру зажимов - перегрев указывает на плохой контакт
