Выключатель нагрузки AVN 3P 125A AVERES | avn-3-125-av EKF

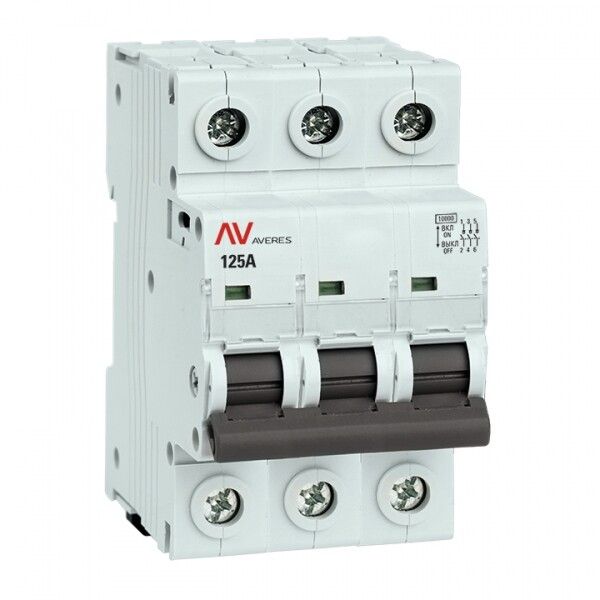

Выключатель нагрузки 3-полюсный 125A AVN от бренда EKF (серии Averes, артикул avn-3-125-av) предназначен для безопасного ручного включения и отключения электрических цепей переменного тока до 125 А. Простой, надежный и удобный для установки на DIN-рейку, он используется там, где требуется частое управление нагрузкой без необходимости автоматической защиты.

Назначение и область применения

Выключатель нагрузки 3-полюсный 125A AVN служит для ручной коммутации электрических цепей - то есть его используют, чтобы вручную включить или выключить оборудование. Он не обеспечивает защиту от коротких замыканий, поэтому всегда устанавливается после автоматического выключателя или предохранителей. Подходит для управления активными нагрузками (например, нагревателями) и индуктивными - такими как электродвигатели, насосы, компрессоры, которые уже имеют свою защиту.

Технические характеристики

• Номинальный ток: 125 А - максимальный постоянный ток, который устройство может проводить длительно без повреждений;
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока (до 500 В);
• Количество полюсов: 3 - позволяет одновременно разрывать все три фазы трёхфазной сети;
• Отключающая способность при КЗ: 10 кА - способность выдерживать кратковременную высокую токовую нагрузку во время аварийного режима без разрушения (не является функцией защиты!);
• Тип включения: механический - положение “OFF” фиксируется рукой; никаких автоматических расцепителей;
• Степень защиты IP20 - защита от прикосновения к опасным частям пальцами и от предметов больше 12 мм, но не защищен от воды и пыли;
• Ширина: 3 модуля (17,5 мм × 3 = 52,5 мм) - занимает место на DIN-рейке шириной около 53 мм;
• Глубина монтажа: 50 мм - требует свободного места за щитом;
• Управление: ручная рычажная рукоятка - легко видеть состояние (“ON/OFF”) издалека;
• Контакты: один нормально открытый контакт (НО) - можно использовать для сигнализации состояния включения через внешнее устройство (например, индикацию на панели).

Совместимость и монтаж

Выключатель нагрузки 3-полюсный 125A AVN монтируется исключительно на стандартную DIN-рейку типа TS35. Установка происходит путём защёлкивания - никаких болтов или сверления не требуется. Для подключения используйте медные жилы сечением до 25 мм2. Обязательно соблюдайте порядок подвода питания: входные клеммы расположены слева, выходные - справа. Перед работой обязательно отключите питание!

Безопасность и стандарты

Выключатель нагрузки 3-полюсный 125A AVN соответствует требованиям ГОСТ Р 50030.3-2012, что эквивалентно международному стандарту МЭК 60947-3:2008. Это гарантирует соответствие безопасности, долговечности и испытанию на механическую прочность. Однако важно помнить: этот аппарат не имеет тепловой или электромагнитной защиты - он лишь коммутирует ток, но не отключает его при перегрузках или КЗ.

Преимущества

• Чёткая визуальная индикация состояния благодаря крупной рукоятке - сразу видно, включен ли прибор;
• Функциональный контакт NO - позволяет подключить сигнал включения к системе контроля или пульту управления;
• Изготовлен из самозатухающего материала - снижает риск распространения пламени;
• Подтверждённая надёжность серийного производства EKF Averes - проверено тысячами установок в промышленных щитах;
• Лёгкий доступ к клеммам - удобно обслуживать даже при плотном монтаже.

Ограничения применения

• Не применять без устройства защиты (Автоматический выключатель или предохранители)! Без них возможен выход оборудования из строя при КЗ;
• Не использовать в условиях повышенной запылённости, сырости или воздействия жидкостей - степень защиты IP20 недостаточна;
• Не рассчитан на частые включения/выключения более 60 раз в час - это может снизить срок службы контактов;
• Не подходящий для регулярного управления двигателем без дополнительного магнитного пускателя - слишком большой износ контактов при пусковых токах;
• Не допускается использование вне температурного диапазона +5C…+40C - указано в документации производителя.

Примеры использования

• Ручное отключение трехфазного станка перед техобслуживанием;
• Управление группой освещения или нагревательных элементов в производственной зоне;
• Коммутация воздушных компрессоров или насосов в системах давления, когда основная защита реализована другим аппаратом;
• Обеспечение точки отключения для проведения ремонтных работ в силовом щите.

Практические советы

• Выбирая выключатель нагрузки 3-полюсный 125A AVN, убедитесь, что ваша нагрузка не превышает 125 А - лучше иметь запас 10–15%, особенно при работе с двигателями;
• Проверьте глубину вашего электрошкафа: минимум 50 мм необходимо для беспрепятственного закрытия крышки;
• Если нужна индикация работы - используйте имеющийся контакт NO для подключения светового индикатора или PLC;
• Никогда не устанавливайте его первым в цепи - всегда ставьте его после автомата или предохранителя;
• При сборке щита следите, чтобы соседние автоматы не задевали рукоятку - она должна двигаться свободно.
