Выключатель нагрузки NXHB-125 3P 125A(R) | 193186 CHINT

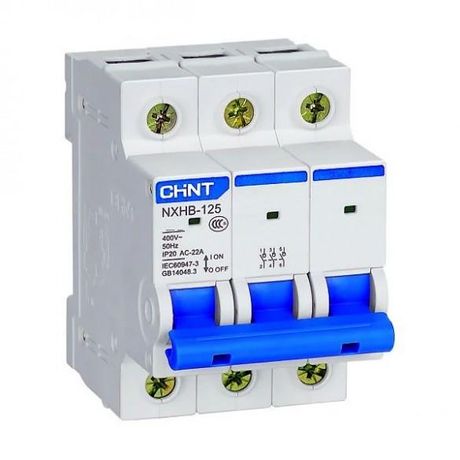

Выключатель нагрузки 3-полюсный 125А NXHB-125 (R) - устройство для безопасного включения и отключения электрической нагрузки в распределительных щитах. Бренд CHINT предлагает эту модель как надежный вариант для промышленных и бытовых объектов, где требуется четкое механическое отключение цепи. Артикул 193186 соответствует серийному решению NXHB-125, рассчитанному на работу с током до 125 А.

Назначение и область применения

Выключатель нагрузки NXHB-125 (R) предназначен для ручного включения и отключения электрической нагрузки при рабочем токе до 125 А. Он используется в качестве вводного аппарата в конечных распределительных щитах, обеспечивая физическое отсоединение цепи для проведения техобслуживания, ремонта или замены оборудования. Подходит для установки в жилых, коммерческих и промышленных зданиях. Применяется в системах с переменным током до 415 В и частотой 50/60 Гц.

Технические характеристики

• Номинальный ток длительной нагрузки: 125 А
• Количество полюсов: 3
• Напряжение: до 415 В AC
• Частота: 50/60 Гц
• Степень защиты: IP20 - защищает от доступа пальцев и крупных предметов, но не от пыли и воды
• Кратковременная перегрузка: выдерживает ток 12×125 А (1500 А) в течение 1 секунды
• Механическая износостойкость: 8500 циклов включения/отключения
• Электрическая износостойкость: 1500 циклов при номинальном токе
• Категория применения: AC21B, AC22A - для управления двигателями и нагревательными нагрузками
• Ширина одного полюса: 18 мм
• Монтаж: на DIN-рейку 35 мм (стандартная симметричная)
• Подключение: гибкий кабель, шины типов PIN и FORK
• Степень загрязнения: 2 - допустимо наличие умеренной проводящей пыли и конденсата

Совместимость и монтаж

Выключатель NXHB-125 (R) совместим со всеми стандартными DIN-рейками 35 мм. Устанавливается в распределительных щитах с достаточным свободным местом - три полюса занимают 54 мм (3 × 18 мм). Для подключения используйте кабели сечением, соответствующим току 125 А (обычно 25–35 мм2 медный). Шины типа PIN и FORK должны иметь подходящую форму и размер контактов - проверьте соответствие спецификациям производителя. Монтаж выполняйте при отключенном питании. После установки убедитесь, что все контакты затянуты моментом, указанным в руководстве (не более 2,5 Нм).

Безопасность и стандарты

Выключатель нагрузки NXHB-125 (R) соответствует требованиям международных стандартов IEC 60947-3 и ГОСТ Р 50030.3. Категории применения AC21B и AC22A гарантируют надежное отключение активных и индуктивных нагрузок, включая электродвигатели. Отсутствие автоматического расцепления делает его исключительно ручным разъединителем - он не защищает от перегрузок или коротких замыканий. Для полноценной защиты необходимо использовать в паре с автоматическим выключателем или предохранителем.

Преимущества

• Устойчивость к механическому износу - 8500 циклов работы обеспечивают долгий срок службы даже при частом использовании
• Гибкость подключения - поддерживаются как кабели, так и шины PIN/FORK, что удобно при модульной сборке щитов
• Фиксированное положение “ВКЛ” / “ОТКЛ” - визуально определяемое состояние цепи, повышает безопасность при работах
• Компактная конструкция - каждый полюс занимает всего 18 мм, позволяет экономить место в щите
• Совместимость с другими изделиями серии NXHB-125 - легко формировать комплекты из 1P, 2P, 3P, 4P версий

Ограничения применения

• Не является защитным аппаратом - не отключает при перегрузке или КЗ; требует обязательной защиты с помощью автомата или предохранителя
• IP20 - не подходит для установки во влажных, пыльных или наружных условиях
• Работает только при номинальном токе до 125 А - превышение вызывает перегрев и выход из строя
• Не предназначен для частого оперирования под нагрузкой свыше 1500 циклов - для таких задач лучше применять контакторы
• Не имеет функции дистанционного управления - управление только ручное

Примеры использования

• Вводной выключатель в щите питания станка с асинхронным двигателем
• Отключающее устройство перед группой освещения в офисном помещении
• Разъединитель для обслуживания системы теплого пола в многоквартирном доме
• Конечный рубильник перед распределительной группой кондиционеров
• Отключение цепи насосной группы в промышленном водоснабжении

Практические советы

• Перед монтажом проверьте, что номинальный ток нагрузки не превышает 125 А - особенно важно при запуске двигателей с высоким пусковым током
• При подключении шин PIN/FORK убедитесь, что контактная поверхность чистая и плотно прилегает - плохой контакт вызывает нагрев
• Для удобства обслуживания устанавливайте выключатель в видимом месте щита - положение “ВКЛ”/“ОТКЛ” должно быть хорошо заметно
• Не используйте NXHB-125 (R) вместо автоматического выключателя - он не спасёт от аварийных ситуаций
• При необходимости замены - можно заменить на другую версию серии NXHB-125 (например, 4P), если есть свободное место и нужна нулевая жила
