Выключатель нагрузки модульный OptiDin BM63PL-3125-УХЛ3 (BM63PL) | 328173 КЭАЗ

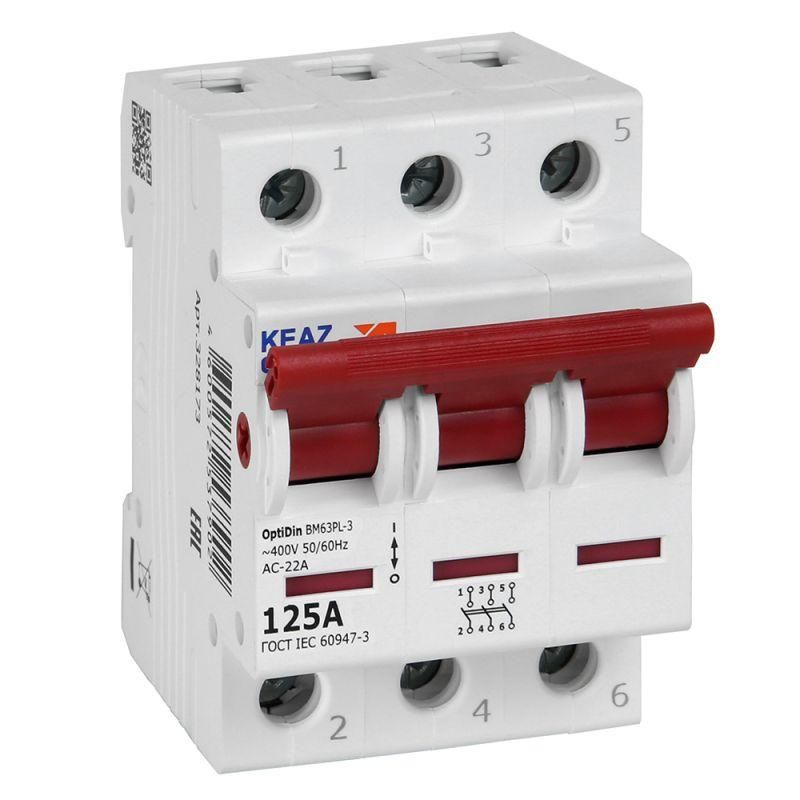

Выключатель нагрузки модульный 3П 125А 400В BM63PL-3125-УХЛ3 (ВМ63PL, BM63PL) от КЭАЗ предназначен для безопасного отключения электрической цепи в распределительных щитах при отсутствии аварийных токов. Это устройство не заменяет автоматический выключатель, но обеспечивает надёжный механический разрыв цепи для обслуживания и ремонта.

Назначение и область применения

Выключатель нагрузки модульный 3П 125А 400В BM63PL-3125-УХЛ3 используется исключительно для ручного отключения нагрузки в вводно-распределительных щитах. Он применяется как главный рубильник для полного отключения питания в квартире, помещении или на участке цепи. Устройство не предназначено для защиты от перегрузок или коротких замыканий - для этого требуются автоматические выключатели. Применяется в жилых, офисных и промышленных щитах, где нужен явный визуальный разрыв цепи.

Технические характеристики

• Номинальное напряжение: 400 В AC
• Номинальный ток: 125 А
• Количество полюсов: 3
• Тип тока: переменный (AC)
• Способ монтажа: на DIN-рейку 35 мм
• Ширина: 3 модуля (54 мм)
• Тип рукоятки: рычаг поворотный - позволяет легко определить положение «вкл/выкл»
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и влаги
• Производитель: КЭАЗ (Курский электроаппаратный завод)
• Серия: OptiDin BM63

Совместимость и монтаж

Выключатель нагрузки модульный 3П 125А 400В BM63PL-3125-УХЛ3 устанавливается на стандартную DIN-рейку шириной 35 мм. Его ширина - 3 модуля, что соответствует типичному шагу компонентов в щитах. Для монтажа достаточно зафиксировать устройство на рейке с помощью фиксирующего зажима. Подключение проводов осуществляется к верхним и нижним клеммам - соблюдайте полярность фаз. Нельзя использовать для подключения нулевых или защитных проводников, так как он разрывает только фазы. Все соединения должны быть затянуты моментом до 2,5 Нм.

Безопасность и стандарты

Выключатель нагрузки модульный 3П 125А 400В BM63PL-3125-УХЛ3 соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Обеспечивает видимый разрыв цепи, что необходимо для выполнения правил безопасности при работах под напряжением. IP20 не предусматривает защиту от брызг и пыли - применение допускается только внутри закрытых щитов с классом защиты не ниже IP54.

Преимущества

• Надёжный механический разрыв цепи - гарантирует полное отсутствие напряжения после отключения
• Яркая визуальная индикация состояния через положение рычага
• Интеграция в стандартные щиты благодаря компактной форме 3 модуля
• Высокая долговечность контактов - рассчитан на многократные операции в условиях нормальной нагрузки
• Произведён в России (КЭАЗ) - совместим с другими изделиями серии OptiDin

Ограничения применения

• Не предназначен для защиты от перегрузок и коротких замыканий - обязательно используйте с автоматическим выключателем
• Запрещена установка вне закрытых щитов из-за низкой степени защиты IP20
• Не работает при частоте выше 50–60 Гц - только для сетей 50 Гц
• Не рекомендован для частого включения/отключения (более 10 раз в день) - это снижает срок службы контактов
• Не поддерживает управление дистанционно - только ручная операция

Примеры использования

• Главный выключатель в этажном щите многоквартирного дома
• Общий рубильник перед группой автоматических выключателей в квартире
• Отключающее устройство для ремонтных работ на станке или конвейере
• Рубильник в распределительном щите производственного помещения

Практические советы

• Перед монтажом проверьте соответствие номинала тока (125 А) нагрузке - не превышайте этот предел
• Используйте только медные провода сечением 16–35 мм2 - согласно таблице КЭАЗ для данного устройства
• При сборке щита располагайте выключатель нагрузки модульный 3П 125А 400В BM63PL-3125-УХЛ3 сверху - удобнее для управления и контроля
• Не забудьте пометить его ярлыком: «ГЛАВНОЕ ОТКЛЮЧЕНИЕ» - это требуется по ПУЭ
• Проверяйте состояние контактов каждые 1–2 года - особенно при высоких токах или частых операциях
