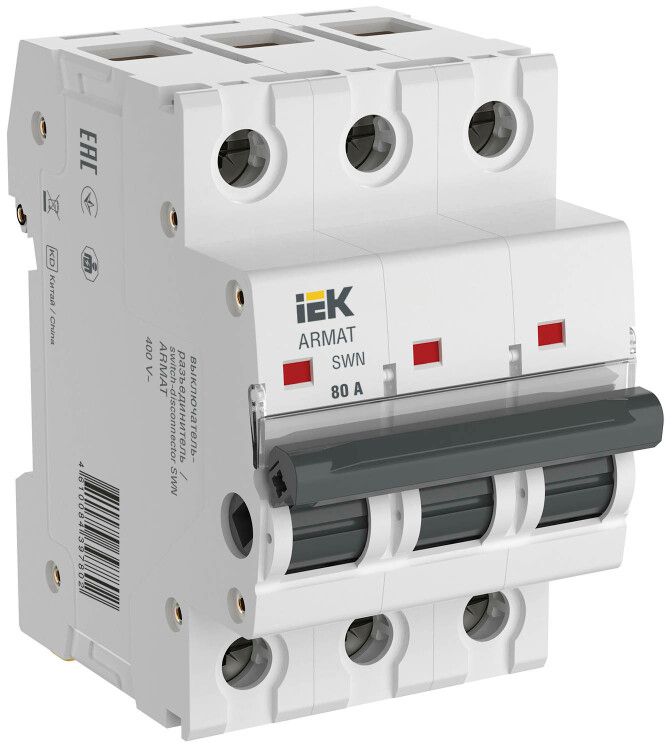

Выключатель нагрузки SWN 3P 80А | AR-SWN-3-080 IEK ARMAT

Выключатель нагрузки модульный 3 полюса 80 А от IEK (ИЭК), артикул ar-swn-3-080, предназначен для безопасного отключения электрических цепей под нагрузкой. Этот аппарат из серии ARMAT сочетает надёжную механическую прочность и долгий срок службы, что делает его подходящим решением для распределительных щитов на объектах с высокими требованиями к коммутационной износостойкости.

Назначение и область применения

Выключатель нагрузки модульный 3 полюса 80 А используется для ручного включения и отключения трёхфазных электрических цепей, когда они находятся под рабочей нагрузкой. Отличается от обычных автоматических выключателей тем, что не имеет функции защиты от перегрузок и КЗ - он лишь обеспечивает физическое размыкание цепи. Применяется там, где требуется частое оперативное управление питанием: на станках, насосных группах, системах вентиляции, конвейерах, вводных участках щитов, а также в качестве разъединителя перед обслуживанием оборудования.

Технические характеристики

• Номинальный ток: 80 А - способен длительно проводить ток до этого значения без перегрева;
• Номинальное напряжение: 400 В - рассчитан на работу в трёхфазных сетях переменного тока с напряжением до 400 В между фазами;
• Количество полюсов: 3 - разрывает все три фазы одновременно, исключая риск работы однофазным режимом;
• Тип напряжения: AC - работает только с переменным током, не постоянным;
• Степень защиты IP20 - защищён от доступа пальцами и крупными предметами, но не герметичен; подходит только для установки внутри закрытых щитов;
• Модульная ширина: 3 М - занимает 3 модуля (54 мм) на DIN-рейке, совместим со стандартными распределительными щитами;
• Срок службы: 15 лет - гарантированный ресурс при соблюдении условий эксплуатации и числа операций;
• Функция переключения: Выключатель-разъединитель нагрузки - выполняет только коммутацию под нагрузкой, не является защитным устройством;
• Контакты: Нормально замкнутые и переключающие контакты отсутствуют - управляющий сигнал не реализован, только ручное воздействие.

Совместимость и монтаж

Выключатель нагрузки модульный 3 полюса 80 А монтируется на стандартную DIN-рейку типа TS35. Для подключения используются винтовые зажимы - рекомендуется использовать жилы сечением до 25 мм2 медных проводов. Подключение осуществляется сверху и снизу - важно соблюдать полярность фаз, чтобы избежать перекоса нагрузки. Установка возможна только в сухих помещениях, внутри металлических или пластиковых щитов класса защиты не ниже IP54. Обязательно отключите питание перед работой - даже при отключенном положении устройства есть опасность поражения током при наличии напряжения на входе.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 60947-3 и прошло сертификацию в рамках ЕАЭС. Конструкция предусматривает двойной разрыв каждого контактного элемента - это снижает вероятность возникновения дуги и повышает надёжность отключения. Однако сам по себе выключатель не защищает от перегрузок, коротких замыканий или скачков напряжения - для этих целей необходимо применять автоматы или предохранители в связке с этим устройством.

Преимущества

• Усиленные силовые контакты - обеспечивают более чем в два раза больший ресурс по сравнению с контактами типовых автоматов;
• Гарантированный срок службы 15 лет - экономически выгодно при частом использовании;
• Чёткая визуальная индикация состояния - рычаг легко определить: вверх - включено, вниз - отключено;
• Работа под нагрузкой - позволяет отключать оборудование без потери времени на ожидание спада тока;
• Компактная модульная форма - удобно компонуется в щитах с другими устройствами.

Ограничения применения

• Не предназначена для защиты от перегрузок и коротких замыканий - обязательно используйте в паре с автоматическим выключателем;
• IP20 - нельзя устанавливать во влажных, пыльных или открытых местах;
• Подходит только для переменного тока - не применяйте в цепях постоянного тока;
• Не имеет дистанционного управления - требует ручного действия;
• Не допускается использование в цепях с импульсными нагрузками выше 10 % от номинала без согласования с производителем.

Примеры использования

• Главный разъединитель перед частотным преобразователем на промышленном станке;
• Отключающее устройство для группы тепловых завес в торговом центре;
• Разъединитель питания насосной группы в системе водоснабжения;
• Обеспечение безопасности при плановом техобслуживании - после отключения можно запирать щит.

Практические советы

• Выбирая этот выключатель нагрузки модульный 3 полюса 80 А, проверьте, что ваша нагрузка не превышает 80 А - лучше иметь запас 10–15 %;
• При сборке щита располагайте его рядом с автоматом защиты - так будет легче контролировать состояние всей цепи;
• Не затягивайте выводы слишком сильно - это может повредить корпус и вызвать нагрев;
• Если планируете часто включать/выключать - регулярно осматривайте контакты на наличие следов дуги или окисления;
• Для помещений с повышенной влажностью выбирайте модели с IP65 или выше - данный вариант ar-swn-3-080 не подходит.
